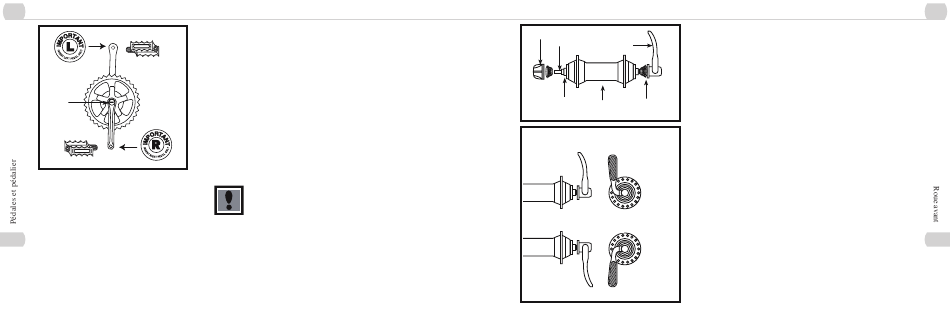

Pédales et pédalier
Cherchez les lettres « R » pour droite, et « L » pour gauche, indiquées sur
chaque axe de pédale. Commencez chaque axe de pédale à la main pour
éviter d'endommager les filetages. Serrez avec une clé à fourche étroite de
15 mm. Notez que la pédale droite se fixe à la manivelle du côté du plateau
avec un filetage dans le sens horaire. La pédale gauche se fixe à l'autre
manivelle et possède un filetage dans le sens antihoraire. Il est très
important de vérifier que le pédalier est correctement ajusté et serré avant
d'utiliser votre vélo. Les nouvelles manivelles peuvent se desserrer lors de
l'utilisation initiale; consultez les p. 74 à 77 pour l'ajustement et l'entretien
appropriés du pédalier. Une fois les pédales installées, retirez les
capuchons anti-poussière de chaque manivelle. À l'aide d'une clé à douille
de 14 mm, serrez solidement les écrous des axes (environ 350 po L) et
replacez les capuchons anti-poussière.
Attacher la mauvaise pédale dans une manivelle
causera des dommages irréparables.
Roue avant
Écrou de
Axe de
réglage
déclenchement
Levier de
rapide
Vérifiez le moyeu de la roue avant de l'attacher à la fourche en tournant l'axe
déclenchement
rapide
fileté. Il devrait tourner facilement sans mouvement latéral. Insérez la roue
avant dans les pattes de fourche. Serrez les écrous de la roue avec une clé
appropriée de 14 ou 15 mm. Tournez la roue pour vérifier son centrage.
Certains vélos ont des axes de roue tournant l'écrou de réglage de façon à
ce que le levier de verrouillage soit placé en position fermée avec une action
ferme. Quand le levier de déclenchement rapide est en position à moitié
Axe de moyeu
Ressort
Moyeu
fermée, vous devriez commencer à sentir une certaine résistance à ce
mouvement. Ne resserrez pas le levier de déclenchement rapide. S'il est
placé en position fermée sans résistance, la force de serrage est
insuffisante. Placez le levier de déclenchement rapide en position ouverte,
Position fermée
serrez l'écrou de réglage du déclenchement rapide, et ramenez le levier de
déclenchement rapide en position fermée.
Réglage approprié de l'axe de déclenchement rapide
1. Pour régler, tournez le levier en position ouverte de façon à ce que les
pièces courbées soient tournées vers l'extérieur par rapport au vélo.
2. En tenant le levier d'une main, serrez l'écrou de réglage jusqu'à l'arrêt.
3. Pivotez le levier vers la position fermée. Quand le levier est à moitié
fermé, il doit y avoir une ferme résistance pour le tourner davantage. Si
Position ouverte
la résistance n'est pas ferme, ouvrez le levier et serrez l'écrou de réglage
dans le sens horaire.
4. Continuez à pivoter le levier jusqu'à la position fermée de façon à ce que
la partie courbée du levier soit tournée vers le vélo.
