19. Moteur et
pales du
ventilateur de
l'extracteur
Suivre ces instructions en
remplaçant le moteur et
les pales du ventilateur de
l'extracteur.
3. Enlever l'ensemble ventilateur.

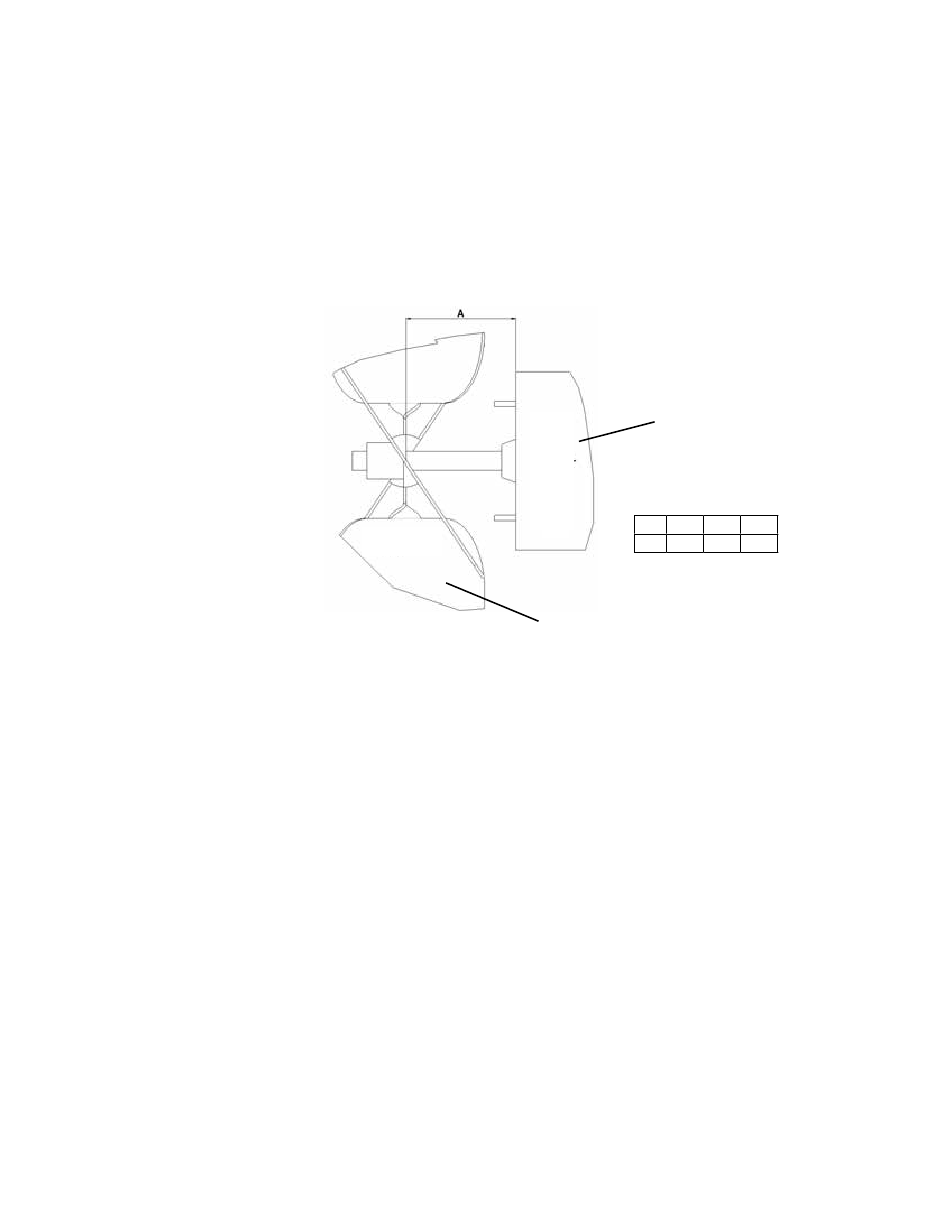

4. Demonter et remplacer les composants nécessaires et remonter après. Consulter
figure et table ci-dessous pour les types 008 jusqu'au 020 afin de s'assurer du
positionnement correct de la roue du ventilateur. Laisser tourner les pales du
ventilateur avec la main pour vérifier qu'il y ait assez d'espace. Lorsqu'il est
nécessaire de régler, enlever les vis de fixation, changer la position et reserrer les
vis. Laisser tourner les pales du ventilateur et vérifier de nouveau qu'il y ait assez
d'espace. Répéter cela jusqu'à ce que l'ensemble ventilateur soit à sa juste place.
5. Reconnecter le câblage selon le schéma électrique et fermer le panneau de service.
6. Enclencher l'électricité et ouvrir le robinet de gaz. Laisser démarrer l'appareil
selon les instructions et vérifier le bon fonctionnement.
Fan blade
Enlever toute la saleté et la graisse du moteur, du caisson et des pales de
l'extracteur des gaz brûlés. Les roulements du moteur du ventilateur de l'extracteur
sont lubrifiés à vie.
1. Couper l'alimentation de gaz et l'alimentation électrique.
2. Ouvrir le panneau de service de l'appareil.
3. Déconnecter les 3 câbles de raccordement du moteur ventilateur de l'extracteur
au relais d'allumage et à la vis de terre (sur le panneau des contrôles).
4. Enlever les vis qui attachent la plaque moteur au caisson ventilateur, en tenant le
moteur. Enlever l'ensemble moteur et pales de l'appareil.
5. Remonter à nouveau moteur du ventilateur et extracteur avec pales.
6. Consulter le schéma électrique afin de bien connecter les câbles.
7. Enclencher l'électricité et ouvrir le robinet de gaz. Laisser démarrer l'appareil selon
les instructions et vérifier le bon fonctionnement. Fermer le panneau de service.
Moteur ventilateur
Dimensions A
Type 011 015
mm 23 50
Hélice du ventilateur
