Régler la pression gaz
au brûleur

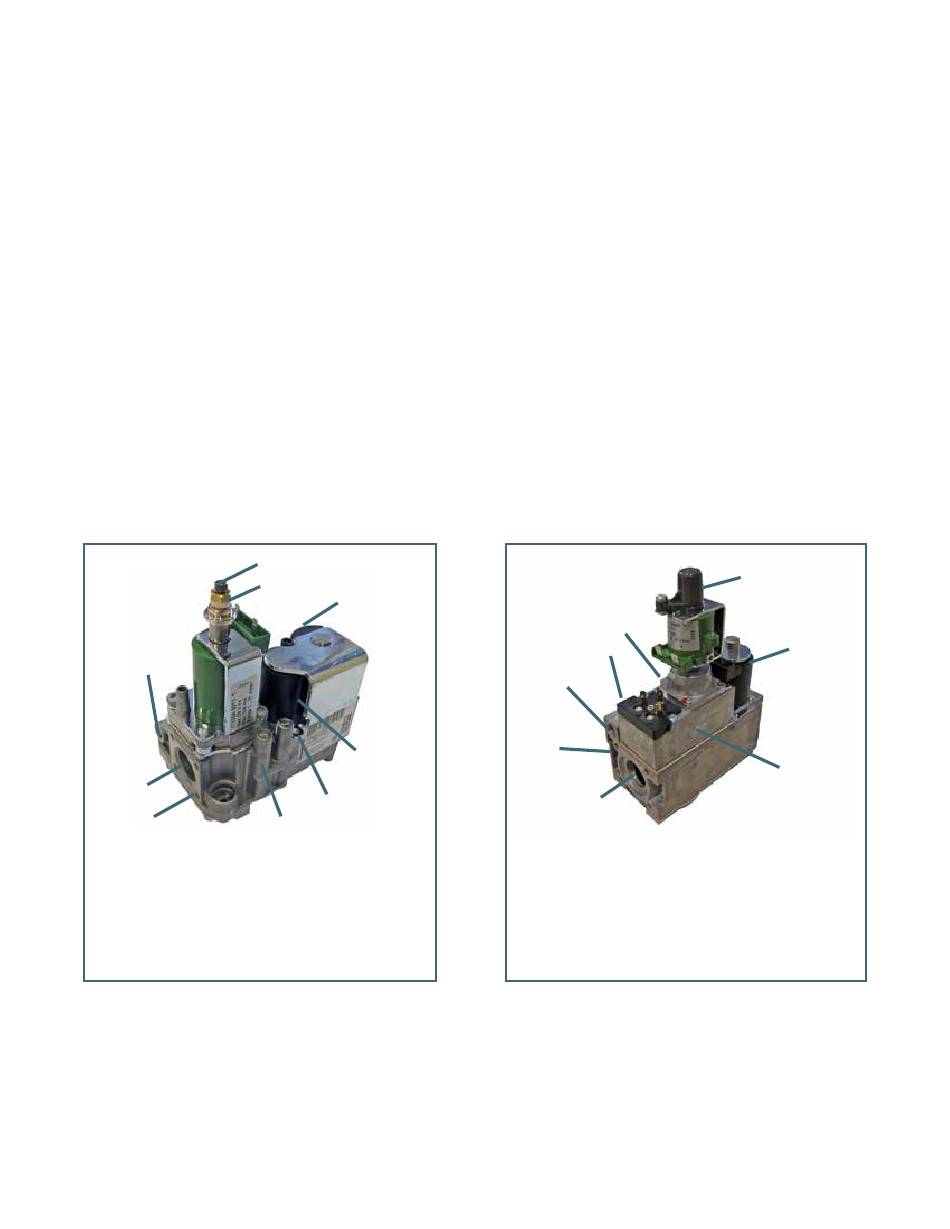

Figure 9: Vanne gaz types 011-4E
2b
2a
6
7
8
1) Bobine de vanne EV1
2a) Régulateur feu haut (écrou dim. grande)
2b) Régulateur feu bas (écrou dim. petite)
3) Point de mesure pression d'entrée
4) Point de mesure pression sortie
5) Bobine de vanne EV2
6) Sortie veilleuse
7) Sortie vanne gaz
8) Trous (M5 fixation brides
Avant l'expédition, la pression au brûleur est réglée selon les spécifications de la com-
mande (qui sont aussi mentionnées sur la plaque signalétique). Si la pression locale
et la nature du gaz correspondent au réglage de l'appareil, la pression de travail ne
doit pas être modifiée. Suivre la procédure suivante pour contrôler la pression de gaz.
* Vérifier que le gaz utilisé et sa catégorie soit conforme aux données indiquées sur
la plaque signalétique de l'aérotherme.
* Placer le thermostat d'ambiance sur la position la plus basse.
* Enlever la vis du point de mesure pression de gaz de la vanne de gaz. Ensuite
connecter un manomètre au point de mesure .
* Placer le thermostat sur la position 'on' (le réglage doit être supérieur à la tem-
pérature ambiante) de sorte que l'appareil commence à fonctionner.
* Lire la pression de gaz obtenue sur le manomètre et comparer avec ce qui est
indiqué sur la plaque signalétique.
* Si nécessaire (seulement gaz naturel), modifier le réglage de la pression de gaz (non
autorisé en Belgique). Enlever la protection de la vis de réglage. Pour diminuer
la pression, tourner la vis de régulateur dans le sens inverse des aiguilles d'une
montre ou dans le sens des aiguilles pour augmenter la pression.
* Placer le thermostat d'ambiance sur la position la plus basse pour éteindre le
brûleur. Remonter la vis du point de mesure de la pression de gaz. Maintenant que
le brûleur principal est éteint, vérifier l'étanchéité avec une solution savoneuse.
Régler le thermostat d'ambiance à la température désirée.
→
043-4E
1
5
3
4
Figure 10: Vanne gaz types 050-4E
3
4
6
8
7
1) Bobine de vanne EV1
2a) Régulateur feu bas (écrou dim. grande)
2b) Régulateur feu haut (écrou dim. petite)
3) Point de mesure pression d'entrée (non visible)
4) Point de mesure pression sortie (non visible)
5) Bobine de vanne EV2
6) Sortie veilleuse
7) Sortie vanne gaz
8) Trous (M5 fixation brides
I-UDSA-FR (02-19) PN1021049R5, page 16
→
145-4E
2a/2b
1
5
