Démontage brûleur

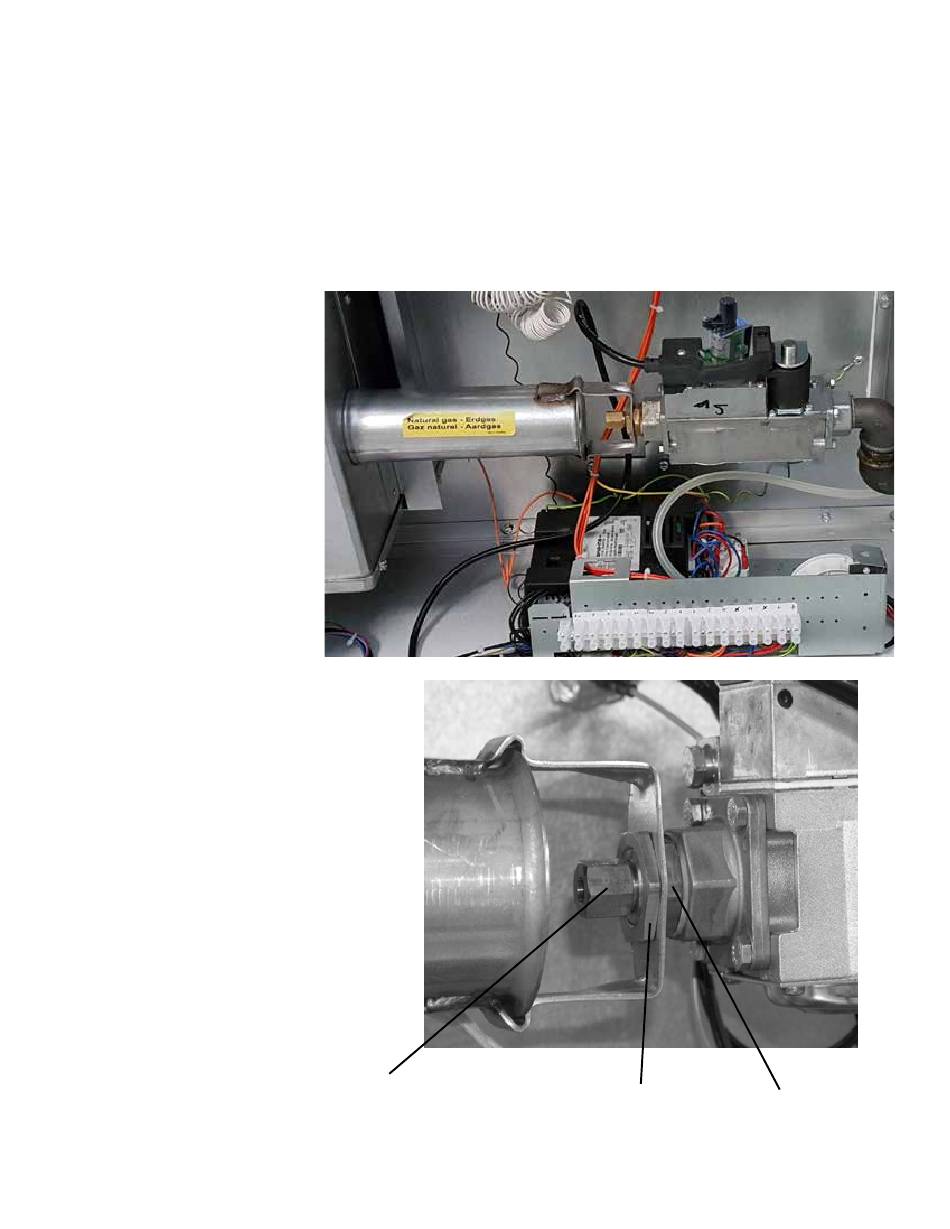

Figure 12a :
Figure 12b :
1. Fermer l'alimentation de gaz à la vanne manuelle à l'extérieur de l'appareil.
2. Couper l'alimentation électrique.
3. Déconnecter la canalisation de gaz au raccord à l'extérieur de l'appareil.
4. Ouvrir le panneau de service.
5. Déconnecter et enlever la rampe à gaz. - Déconnecter le connecteur du raccorde-
ment électrique sur la vanne de gaz. Enlever prudemment l'injecteur du brûleur
et l'écrou de blocage de l'adaptateur d'injection. Tirer prudemment l'adaptateur
d'injection hors du brûleur en poussant la rampe à gaz vers le raccordement gaz.
De cette façon on enlève la rampe à gaz. Voir la figure 14 pour la position des
composants.
Injecteur brûleur
Ecrou de blocage
Adaptateur d'injection
I-UDSA-FR (02-19) PN1021049R5, page 21
