Démontage / montage de l'étrier de frein
10.1 Déposer l'étrier de frein
[1]
Déposer les garnitures de frein, et le cas échéant,
démonter le câble de l'indicateur d'usure (voir
chapitre 8).
[2]
Déposer le cylindre de frein (voir chapitre 13).
[3]
Dévisser les vis de fermeture du guidage de l'étrier
(335) avec l'adaptateur (BPW n° 02.0130.47.10 ou
02.0130.49.10, taille 14).
Avertissement !
Avant de desserrer les vis à tête
cylindrique, bloquer l'étrier de frein
pour l'empêcher de tomber.
[4]
Dévisser les vis à tête cylindrique (325, 345) avec
l'adaptateur de taille de clé 14, en fonction de la
variante T12, T14, T17 ou T18 (voir pages 19 et 20).
Un cliquet et une clé à pipe de taille 14 peuvent
être utilisés si l'espace libre est suffi sant.
Prudence !
RISQUE D'ÉCRASEMENT DES DOIGTS!
Ne tenir l'étrier de frein que par
l'extérieur, ne jamais mettre les doigts
entre l'étrier de frein et le support de
frein !
Ne jamais fi xer un dispositif de levage
sur l'étrier de retenue des garnitures,
car il risque d'être endommagé.
Prudence !
RISQUE DE BLESSURE !
Lors du retrait de l'étrier de frein, blo-
quer ce dernier pour ne pas qu'il tombe.
Utiliser un outil de levage ou se faire
aider par quelqu'un.
[5]
Retirer l'étrier de frein de son support.
Prudence !
RISQUE D'ACCIDENT !
Il est interdit d'ouvrir ou de désassem-
bler un étrier de frein.
Utiliser exclusivement des étriers de
frein de rechange.

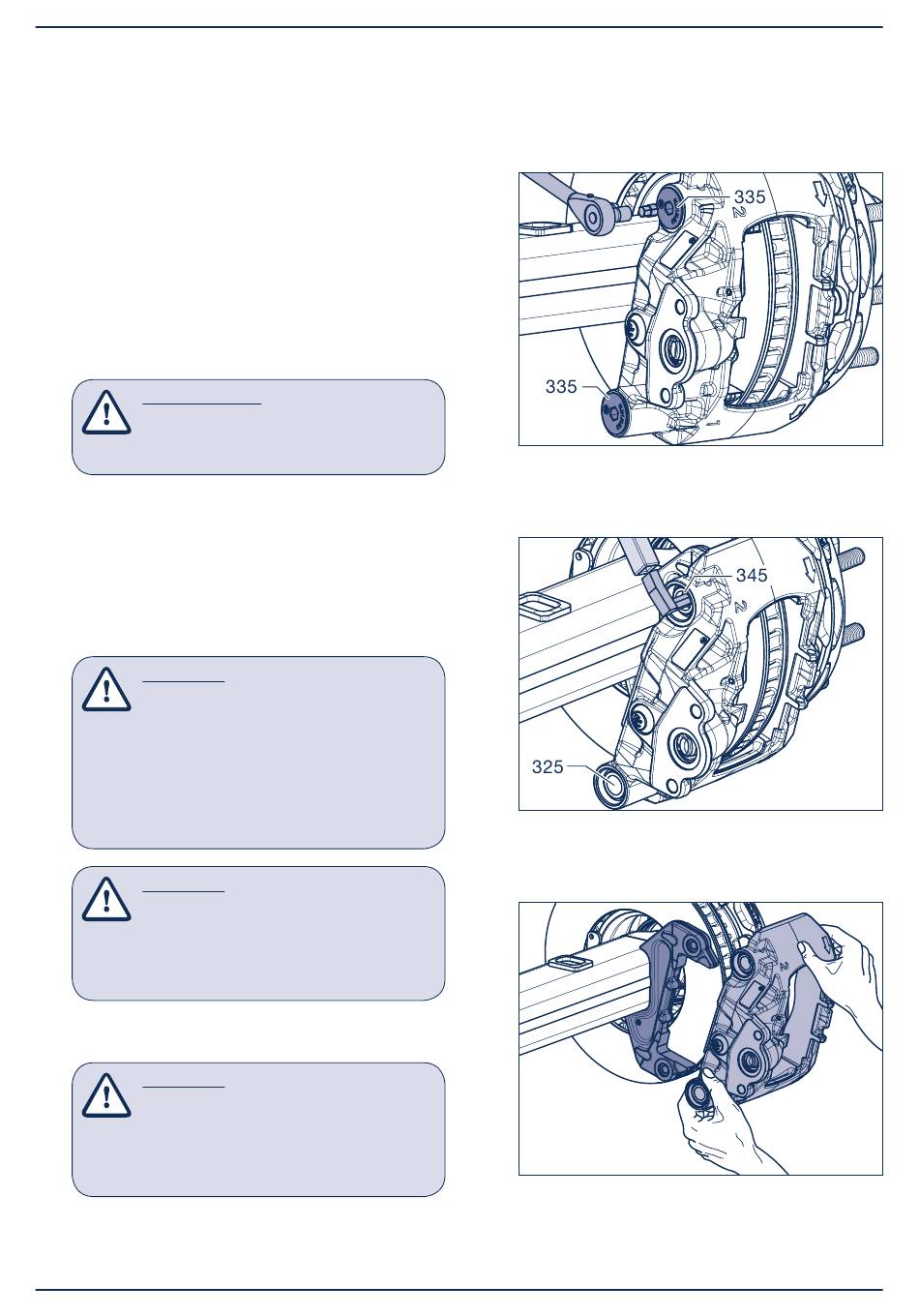

Figure 1
Figure 2
Figure 3
