8 Changement de plaquettes de frein
8.2 Réglage du jeu d'aération
[22] Tourner le dispositif de remise en position initiale
avec une clé (taille 13) dans le sens des aiguilles
d'une montre.
[23] Approcher le frein jusqu'à ce que les garnitures
de frein soient en contact avec le disque de frein,
sans jeu.
[24] Ensuite, tourner le régleur dans le sens inverse
de 90°.
[25] Enduire légèrement de graisse les deux lamelles
(fl èche) du capuchon (370).
[26] Enfoncer un capuchon neuf en le comprimant
(purge) dans l'étrier de frein.
Instruction de réparation !
Après le montage, il faut vérifi er que le
capuchon est bien en place. Les deux
lamelles du joint doivent reposer dans
le logement (fl èche) de l'étrier de frein.

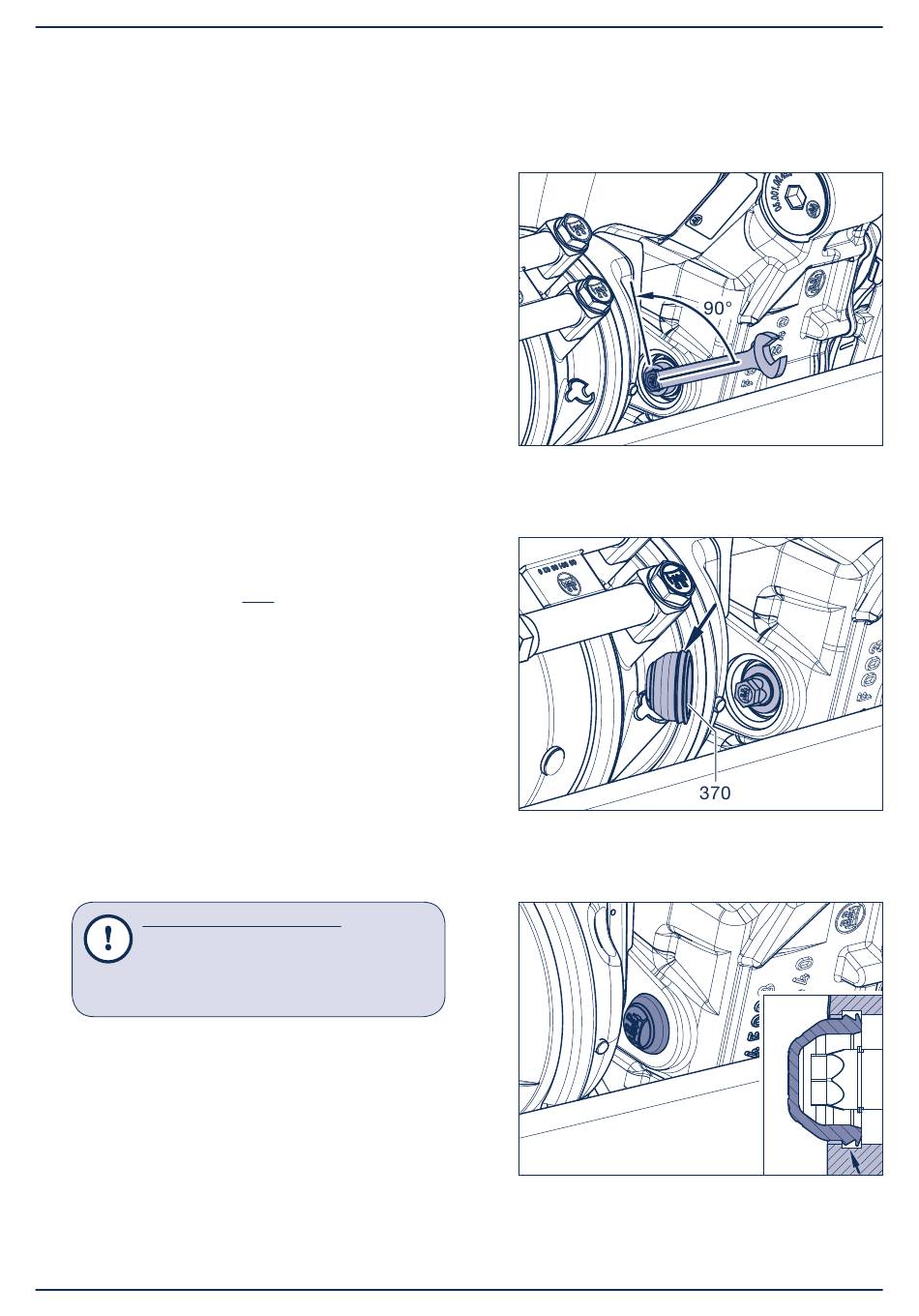

Figure 13
