Raccordement
4.4 Etranglements
4.3.2

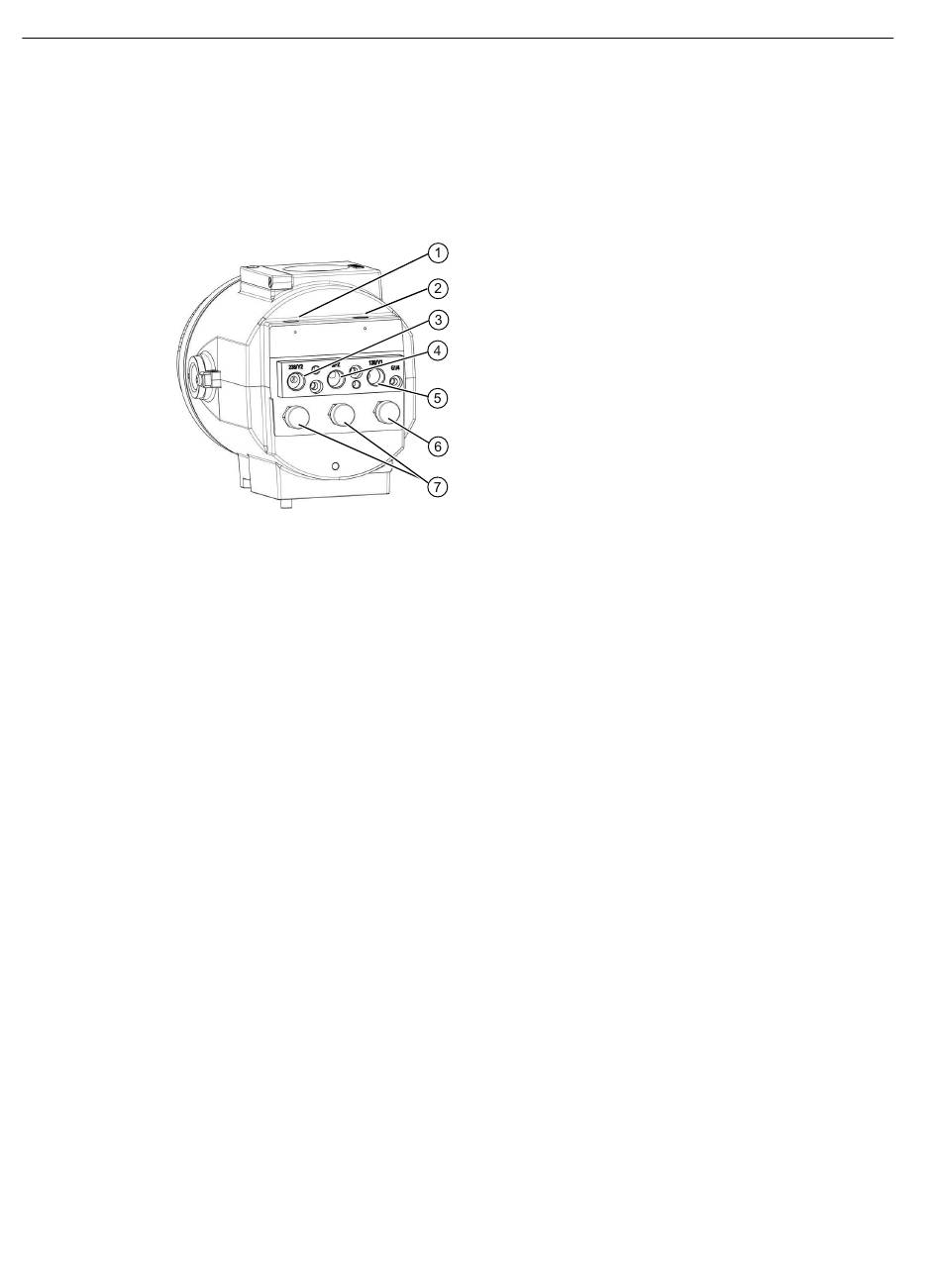

Raccordement pneumatique pour 6DR5..5 et 6DR5..6
Montage
Les raccordements pneumatiques se situent sur le côté droit du positionneur.
①
②
③
④
*) Pour les actionneurs à effet double
Figure 4-13
4.4
Etranglements
● Pour atteindre des durées de réglage T > 1,5 s pour les petits actionneurs, réduisez la
puissance de l'air. Utilisez à cet effet les étranglements Y1
● Ils réduisent la puissance de l'air en tournant vers la droite jusqu'à le bloquer complètement.
38
Étranglement Y2
*)
Étranglement Y1
Sortie : Pression de réglage Y2
Entrée : arrivée d'air PZ
Raccordement pneumatique dans un boîtier antidéflagrant
⑤
Sortie : pression de réglage Y1
⑦
Ventilation du boîtier (2x)
⑥
Évacuation d'air
*)
Notice de service, 09/2019, A5E03436620-AE
①
②
et Y2
.
SIPART PS2 (6DR5...)
