6.3.4 Remplacement du tamis avec la version HP en option

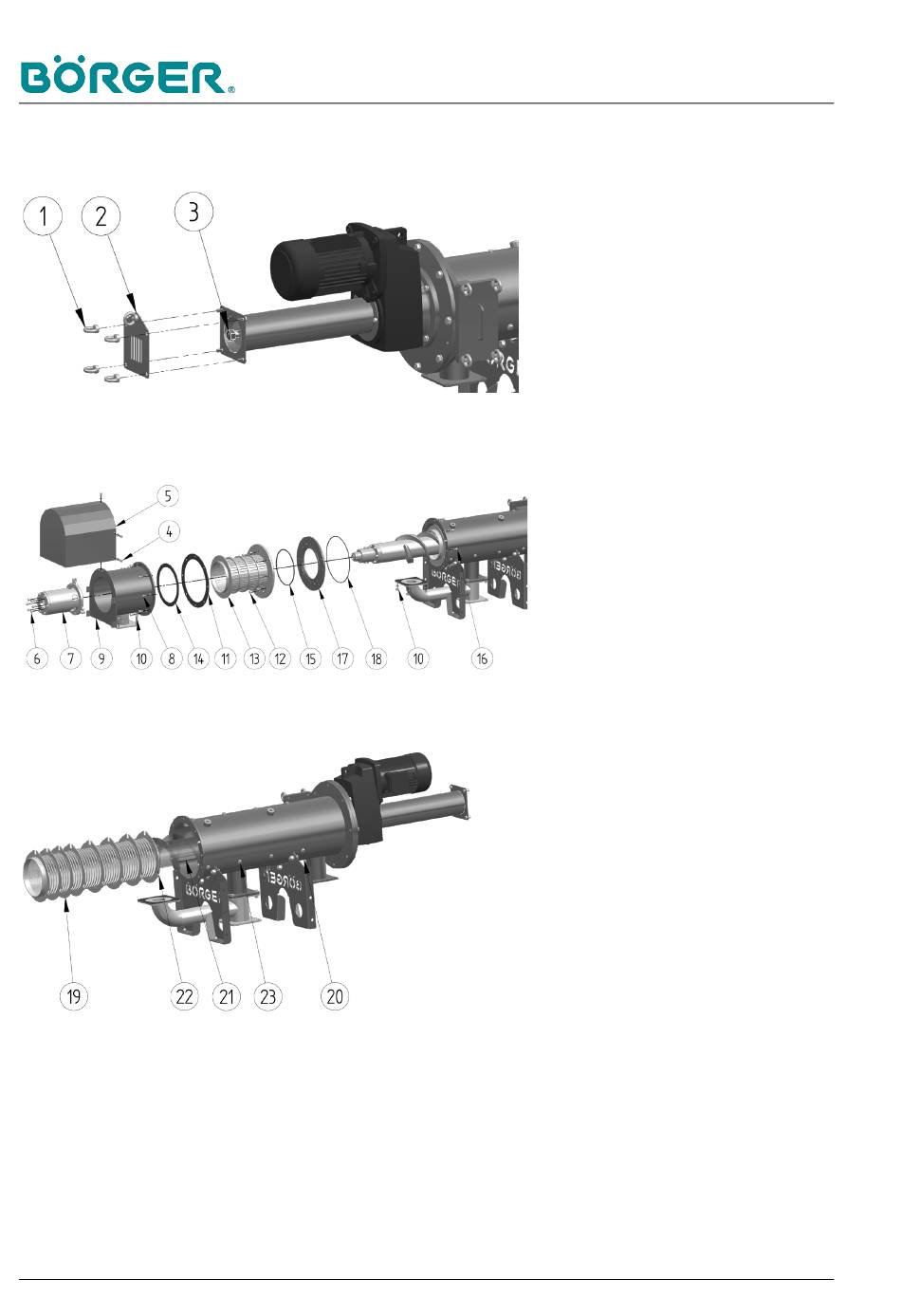

Figure 6.3.4 Remplacement du tamis avec la version HP
76
●
Immobilisez le Bioselect en observant les instructions du
chapitre 6.3.1.
Veillez à vider autant que possible le Bioselect et coupez le
avec temporisation à la fin de l'alimentation (lors de la livraison
www.boerger.de / www.borger.fr
1 Écrous à oreille (4x)
2 Plaque de recouvrement
3 Vis de tension
4 Vis à tête hexagonale avec
rondelles (5x)
5 Capot de protection
6 Vis à tête cylindrique à six pans
creux
7 Multi Disc
8 Vis à tête hexagonale avec
rondelles (8x)
9 Capot de récupération
10 Vis à tête hexagonale avec
rondelles et écrous (4x)
11 Joint plat
12 Vis à tête hexagonale avec
rondelles (8x)
13 Zone de compression
14 Joint en caoutchouc mousse
15 Joint torique
16 Vis à tête hexagonale avec
rondelles (8x)
17 Plaque d'adaptateur
18 Joint torique
19 Tamis
20 Corps du séparateur
21 Barres anti-rotation (3x)
22 Sécurités anti-rotation sur le tamis
23 Vis à tête hexagonale avec
double verrouillage DSL (12x)
Les numéros entre parenthèses dans le
chapitre suivant se rapportent à cette
illustration.
BA-RC30, 29.10.2015
