Bas De Pompe; Réparation - Graco LineLazer 3400 Guide De Dépannage

Démontage

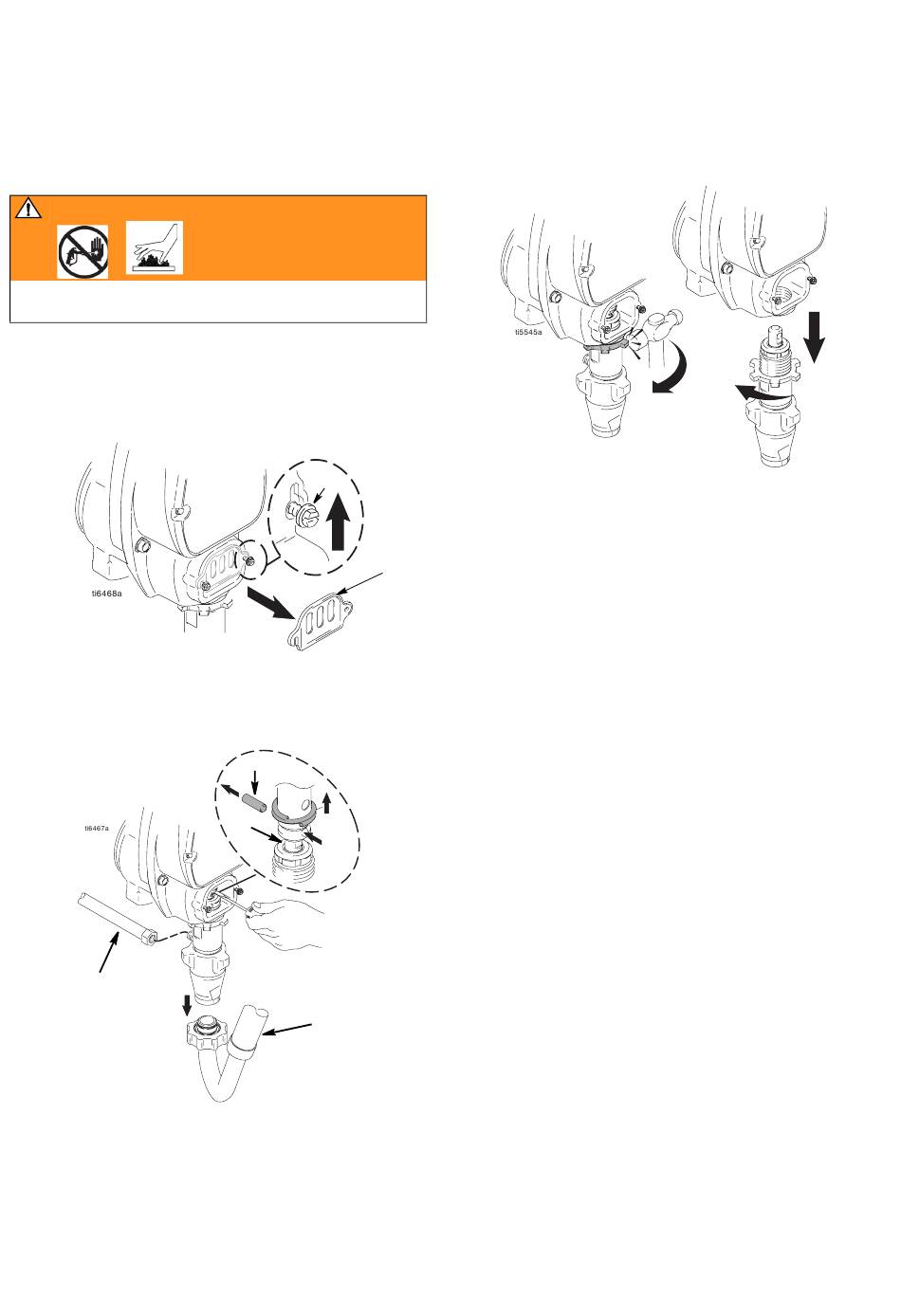

1. Rinçage de la pompe.
MISE EN GARDE
Lire les mises en garde Risque d'injection, page 3, et Risque
de brûlure, page 4
2. Décompression ; page 5.
3. F . 16. Arrêter la pompe avec la tige de piston (201) en position
IG
basse.
4. F . 15. Desserrer les deux vis (32) et enlever le couvercle de la tige
IG
de pompe (107).
F . 15
IG
5. F . 16. Enlever le flexible (118) et le flexible d'aspiration (57).
IG
Utiliser un tournevis ; relever le ressort et sortir la broche (31).
118
F . 16
IG
14

Bas de pompe

32
107
31
201
57
6. F . 17. Desserrer l'écrou en frappant fortement avec un
IG
marteau. Dévisser la pompe.
F . 17
IG
Réparation
Voir le manuel 309250 pour les instructions de réparation de la
pompe.
Bas de pompe
311019D
