KOKOAMISOHJEET (JATKUU)
2101KGWA-vaa'an kokoaminen (jatkuu):
12. Nosta vaaka varovasti takaisin pystyasentoon lattialla. ÄLÄ PUDOTA VAAKAA. Säädä jalkoja niin, että vakaa lepää vaakatasossa.
Varmista, että jalat EIVÄT ole täysin kireällä alustassa (katso vaihe 11 yllä).
13. Kierrä näytön tukea 90 astetta ja aseta näytön kokoonpano sen viereen. Kytke punnitusanturin kaapeli sen liittimeen näytön
takana. Aseta ja kiinnitä sitten kaapeli näytön keskiuraan. Katso kuva 2 yllä. Huomaa: Älä kiinnitä virtajohtoa tässä vaiheessa.
Odota vaiheeseen 19.
14. Liu'uta näyttö metalliseen näytön tukeen ja varmista, että kaksi metallikantaa osuvat näytön takana oleviin kahteen uraan.
Huomaa: Punnitusanturin kaapelin tulisi nyt olla kiinni urassa näytön ja näytön tuen välissä.
15. Aseta neljä kuperapäistä (4) Phillips M4-ruuvia (E) metalliseen näytön tukeen ja kiristä (katso kuva 1).
16. Kiinnitä adapterin pidike keskikaiteeseen kahdella (2) #8 x ½ (D) peltiruuvilla ja kiristä.
17. Liitä adapteri näytön virtaliitäntään. Aseta ja kiinnitä sitten johto näkyvissä olevaan toiseen uraan vasemmalla näytön takana (katso
kuva 2 yllä). Pidä johtoa paikallaan takakannen kiinnikeurassa ja kohdista suuret takakannen kannat uriin näytön takana. Napsauta
kansi kevyesti paikalleen ja kiristä se kahdella kuperapäisellä (2) Phillips M4 -ruuvilla (E). Älä kytke vaakaa virtalähteeseen,
ennen kuin se on kokonaan koottu.
18. Kohdista näyttö keskikaiteeseen kiertämällä sitä ja kiinnitä sitten näytön etu- ja takatukikannet. Napsauta ne kevyesti paikoilleen.
19. Kiinnitä virtajohto keskikaiteen sisäpuolelle käyttäen 4 muovista johtoklippiä, jotka pitävät johdon pois tieltä. Klippien tarratausta
lähtee irti, jotta klipit voidaan kiinnittää vaakaan lievän voiman avulla.
20. Vaaka on nyt koottu. Kytke vaa'an verkkolaite verkkovirtaan ja/tai aseta paristot sisään.
KÄYTTÖÖNOTTO
®
ProPlus 2101KGWA -vaaka toimitetaan niin, että siinä on valikkolukitus päällä. Valikkolukitus estää tietyt vaa'an näppäimistön
painikkeiden toiminnat, jotta luvattomat käyttäjät eivät pääse tekemään muutoksia vaa´an asetuksiin. Valikkolukitus voidaan sivuuttaa
väliaikaisesti, jotta voit muokata vaa´an toiminnollisuutta voi muokata halutuksi. Katso ohjeet valikkolukituksen sivuuttamiseen
näyttömoduulin käyttöohjeesta.
Vaa'an valmistelu käyttöä varten
1. Poista muovisuojat näppäimistöstä ja näytöstä.
2. Aseta paristot paristopidikkeeseen (katso "Paristot" -tiedot kuvassa 3 alla).
3. Kytke vaa'an adapteri verkkovirtaan.
4. Varmista, että kaikki esineet on poistettu vaa'an tasolta ja kytke vaaka päälle painamalla sitten ON/OFF - tai I/O - painiketta.
Näytössä lukee "Health o meter ProPlus" ja sitten "0.0KG". Huomaa: Katso ohjeet näytön taustavalon ja/tai kontrastin
®
säätämisestä ProPlus
Huomaa: Vaaka palautuu aina viimeksi käytettyihin asetuksiin ja yksiköihin.
5. Vaaka kytkeytyy paristovirtaan, jos paristot on asennettu, kun se irrotetaan verkkovirrasta. Huomaa: Jos käyttöönotto
epäonnistui, katso vianmääritysohjeet. Jos ongelma ei poistu, käänny valtuutetun huollon puoleen.

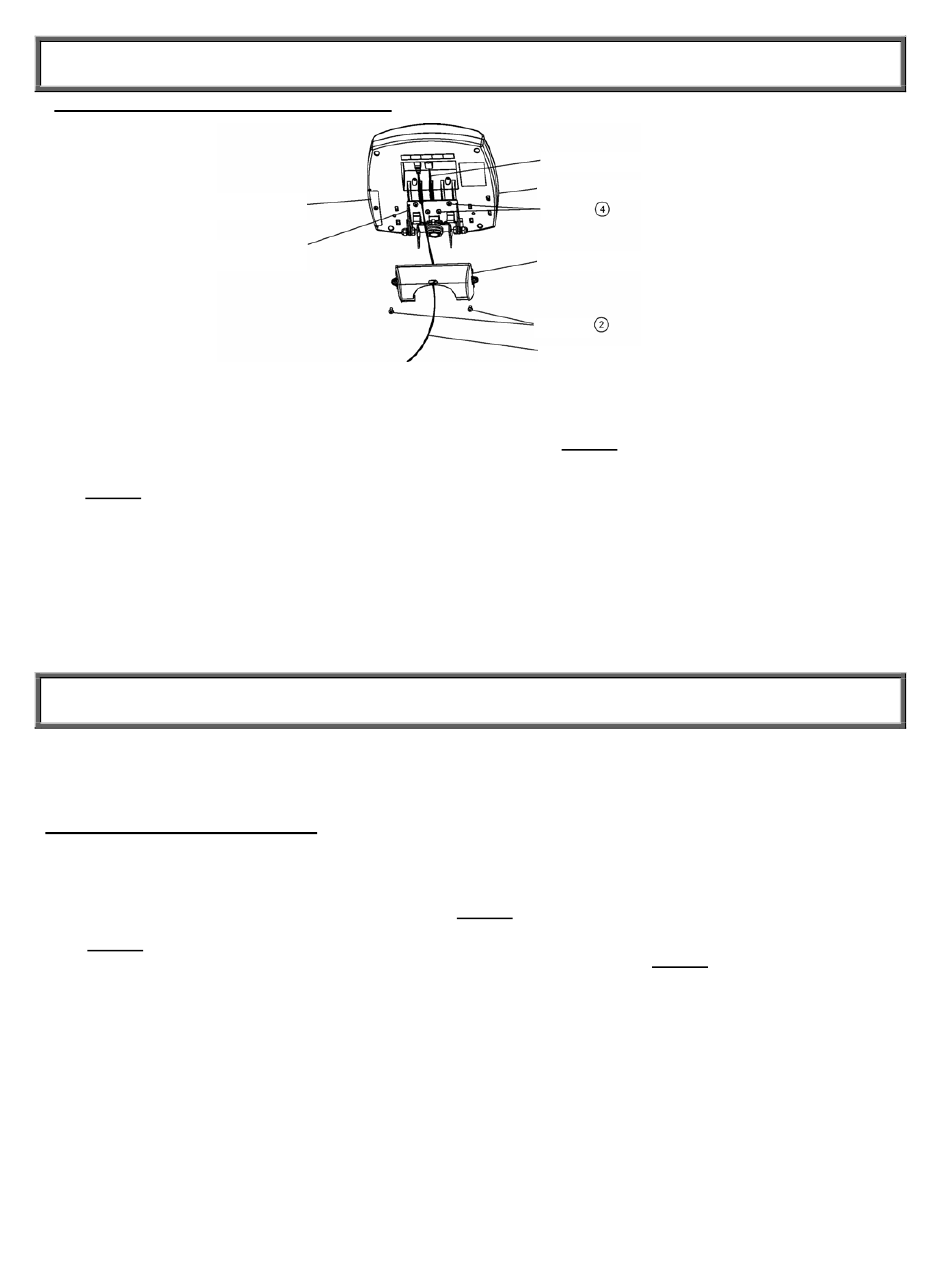

PARISTOKANSI
NÄYTÖN TUKI
- näyttömoduulin käyttöohjeesta.
PUNNITUSANTURIN KAAPELI
NÄYTTÖKOKONAISUUS
RUUVIT
TAKAKANSI
RUUVIT
VIRTAJOHTO
Kuva 2
