ANLEITUNG FÜR DEN ZUSAMMENBAU (FORTSETZUNG)
Zusammenbau einer 2101KGWA Waage (Fortsetzung):
BATTERIEABDECKUNG
DISPLAY-STÜTZE
12. Die Waage vorsichtig in eine aufrechte Position auf dem Boden zurückkippen. DIE WAAGE NICHT FALLEN LASSEN. Die
Füße anpassen, um die Waage zu nivellieren. Sicherstellen, dass die Füße NICHT vollständig in den Sockel eingeschraubt
sind (siehe Schritt 11, oben).
13. Die Display-Stütze 90° drehen und dann die Display-Baugruppe nahe an der Display-Stütze positionieren. Den
Wägezellenstecker am Wägezellenanschluss auf der Rückseite des Displays einstecken und dann das Kabel in den
mittleren Kanal des Displays einführen und sichern. Zur Veranschaulichung Abbildung 2, oben, beachten. Hinweis: Das
Netzkabel zu diesem Zeitpunkt nicht anschließen. Das Anschließen erfolgt in Schritt 19.
14. Die Display-Baugruppe auf die metallische Display-Stütze schieben und sicherstellen, dass die zwei metallischen Laschen
in die zwei Schlitze an der Rückseite des Displays passen. Hinweis: Das Wägezellenkabel sollte jetzt im Kanal
zwischen der Display-Baugruppe und der Display-Stütze gesichert sein.
15. Vier (4) Kreuzschlitz-Flachkopfschrauben M4 (E) in die metallische Display-Stütze einführen und festziehen (siehe Abbildung 1).
16. Den Adapterhalter mit zwei (2) Nr. 8 x ½ (D) Blechschrauben an der mittleren Leiste anbringen und die Schrauben festziehen.
17. Den Netzadapter am Netzanschluss des Displays anschließen und dann das Kabel hinten links am Display in den
exponierten Bereich des zweiten Kanals einführen und sichern (siehe Abbildung 2, oben). Das Kabel über den Halteschlitz
in der Rückseitenabdeckung sichern und die großen Laschen der Rückseitenabdeckung auf die Schlitze auf der Rückseite
der Display-Baugruppe ausrichten. Leichten Druck ausüben, um die Abdeckung einzurasten. Dann die Abdeckung mit zwei
(2) Kreuzschlitz-Flachkopfschrauben M4 (E) befestigen. Die Waage nicht an eine Stromquelle anschließen, solange sie
nicht vollständig zusammengebaut ist.
18. Das Display drehen, um es auf die mittlere Handleiste auszurichten, und dann die vordere und kleine hintere Display-
Stützen-Abdeckung anbringen und leichten Druck ausüben, um die Abdeckungen einzurasten.
19. Das Netzkabel mit vier 4 Kunststoffkabelklemmen an der Innenseite der mittleren Handleiste befestigen, sodass das Kabel
zurückgehalten wird. Die Kleberückschicht an den Klemmen ablösen und dann die Klemmen unter Ausübung von leichtem
Druck an der Waage befestigen.
20. Die Waage ist jetzt zusammengebaut. Den Adapter der Waage an eine Stromquelle anschließen und/oder Batterien einsetzen.
EINRICHTUNG
®
Die ProPlus 2101 KGWA Waage wird standardmäßig mit aktivierter Menüsperrfunktion (Menu Lock) ausgeliefert. Die Funktion
deaktiviert bestimmte Tasten auf dem Tastenfeld der Waage, um zu verhindern, dass unbefugte Personen Änderungen an den
Einstellungen der Waage vornehmen. Die Menüsperre (Menu Lock) kann vorübergehend umgangen werden, um Einstellungen
der Waage für die bevorzugte Funktionalität anzupassen. Für Anweisungen zum Umgehen der Menüsperre in der
Bedienungsanleitung des ProPlus
Vorbereiten der Waage vor Nutzung
1. Kunststoff-Schutzfolie vom Tastenfeld und vom Display entfernen.
2. Batterien in den Batteriehalter einsetzen (siehe „Batterien" in Abbildung 3, unten).
3. Den Netzadapter der Waage in die Stromquelle einstecken.
4. Sicherstellen, dass jegliche Objekte von der Plattform der Waage entfernt wurden, und dann die Taste ON/OFF bzw. I/O
drücken, um die Waage einzuschalten. Das Display zeigt „Health o meter ProPlus" und dann „0.0KG" an. Hinweis: Um
die Hintergrundbeleuchtung und/oder den Kontrast des Displays anzupassen, in der Bedienungsanleitung des ProPlus
Display-Moduls nachschlagen.
Hinweis: Die Waage verwendet stets die zuletzt verwendeten Einstellungen und Einheiten.
5. Wenn der Netzadapter der Waage von der Stromquelle getrennt wird, wechselt die Waage zu Batteriestrom, falls
Batterien eingesetzt sind. Hinweis: Falls das Einrichtungsverfahren fehlschlägt, die Anweisungen zur Fehlerbehebung
lesen. Falls das Problem nicht korrigiert werden kann, qualifiziertes Servicepersonal befragen.

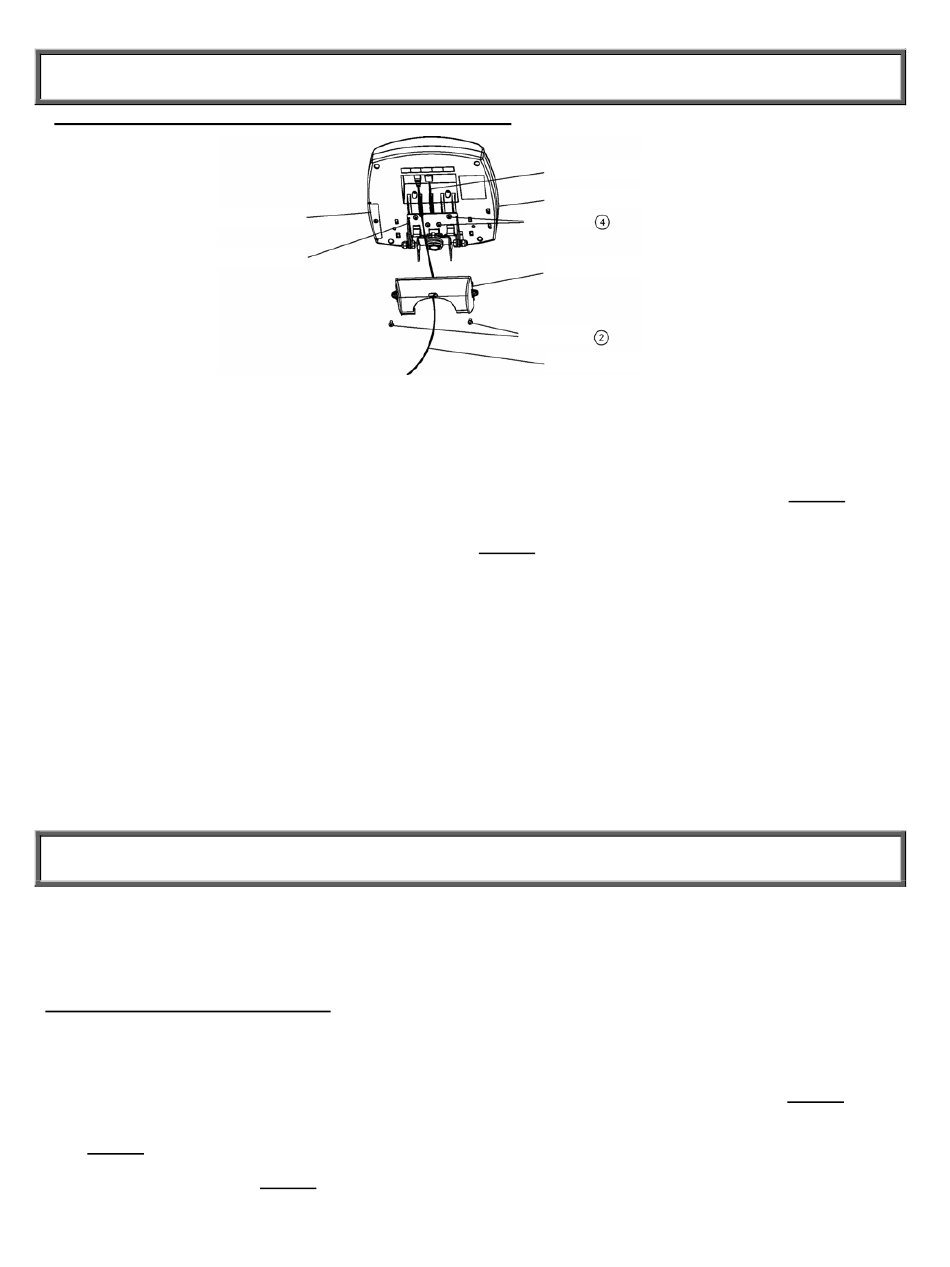

Abbildung 2
®
Display-Moduls nachschlagen.
WÄGEZELLENKABEL
DISPLAY-BAUGRUPPE
SCHRAUBEN
RÜCKSEITENABDECKUNG
SCHRAUBEN
NETZKABEL
