INSTRUCTIONS DE MONTAGE (SUITE)
Assemblage du pèse-personne 2101KGWA (suite) :
COUVERCLE DE LA BATTERIE
SUPPORT D'ECRAN
12. Retournez délicatement le pèse-personne pour le mettre en position verticale sur le sol. NE LAISSEZ PAS TOMBER LE PESE-
PERSONNE. Ajustez les pieds afin de mettre à niveau le pèse-personne. Assurez-vous que les pieds NE sont PAS complètement
serrés à la base (voir étape 11 ci-dessus).
13. Tournez le support d'écran à 90º, puis placez le module d'affichage près du support d'écran. Branchez le connecteur du câble de
la cellule de charge dans le port de la cellule de charge à l'arrière de l'écran, puis insérez et fixez le câble dans le conduit central
de l'écran. Voir figure 2 ci-dessus. Remarque : Ne raccordez pas le cordon d'alimentation pour le moment. Attendez l'étape 19.
14. Faites glisser le module d'affichage sur le support d'écran métallique en vous assurant que les deux languettes métalliques se
logent dans les deux fentes à l'arrière de l'écran. Remarque : Le câble de la cellule de charge devrait à présent être en place
dans le conduit situé entre le module d'affichage et le support d'écran.
15. Insérez quatre (4) vis cruciforme à tête cylindrique M4 (5) dans le support d'écran métallique et serrez (voir Figure 1).
16. Fixez le support de l'adaptateur à la main-courante centrale à l'aide de deux (2) vis à tôle n°8 x ½ (D), puis serrez-les.
17. Connectez l'adaptateur électrique au port d'alimentation de l'écran, puis insérez et rangez le câble dans la partie découverte du
deuxième conduit à gauche à l'arrière de l'écran (cf. Figure 2 ci-dessus). Maintenez le cordon en place par la rainure de fixation sur
le panneau arrière et alignez les grandes languettes du panneau arrière avec les fentes à l'arrière du module d'affichage.
Pressionez légèrement pour enclencher le couvercle et renforcez-le avec deux (2) vis cruciformes à tête cylindrique M4 (E). Ne
branchez pas le pèse-personne à une source électrique avant d'avoir complètement achevé l'assemblage du pèse-
personne.
18. Retournez l'écran pour l'aligner sur la main-courante centrale puis fixez les panneaux des supports d'écran avant et arrière d'une
pression légère afin de les emboîter.
19. Fixez le cordon d'alimentation à l'intérieur de la main-courante centrale à l'aide des 4 attache-câbles en plastique disposés de
façon à ce que le cordon n'entrave pas le passage. Détachez le dos adhésif des attache-câbles, puis fixez les attache-câbles au
pèse-personne en appliquant une légère pression.
20. L'assemblage du pèse-personne est à présent terminé. Branchez l'adaptateur du pèse-personne sur une prise électrique et/ou
insérez des piles.
REGLAGE
®
Le pèse-personne ProPlus 2101KGWA est livré avec la fonction Menu Lock activée. La fonction Menu Lock désactive certaines
touches du pavé numérique du pèse-personne, empêchant ainsi que des utilisateurs non autorisés ne modifient la configuration de
votre pèse-personne. Le Menu Lock peut être contourné momentanément pour vous permettre de personnaliser votre pèse-personne
avec des fonctionnalités de votre choix. Pour savoir comment contourner la fonction Menu Lock, veuillez vous reporter aux instructions
du Guide de l'utilisateur du module d'affichage ProPlus
Avant l'utilisation
1. Retirez les films de protection en plastique recouvrant le pavé numérique et l'écran.
2. Placez les piles dans le compartiment prévu à cet effet (cf. « Piles » dans la Figure 3, ci-dessous).
3. Branchez l'adaptateur électrique du pèse-personne sur la prise électrique.
4. Assurez-vous qu'il n'y ait aucun objet sur la plateforme du pèse-personne, puis pressez le bouton ON/OFF ou I/O pour le mettre
en marche. L'écran affiche « Health o meter ProPlus » puis « 0.0KG ». Remarque : Pour ajuster le rétro-éclairage et/ou le
contraste de l'écran, veuillez vous reporter au Guide de l'utilisateur du module d'affichage ProPlus
Remarque : Par défaut, le pèse-personne active toujours les dernières configurations et unités utilisées.
5. Lorsque vous déconnectez l'adaptateur électrique de la source d'alimentation, le pèse-personne fonctionne alors sur piles, si
elles sont installées. Remarque : Si la procédure de configuration échoue, consultez les instructions de dépannage. Si le
problème persiste, contactez un technicien qualifié.

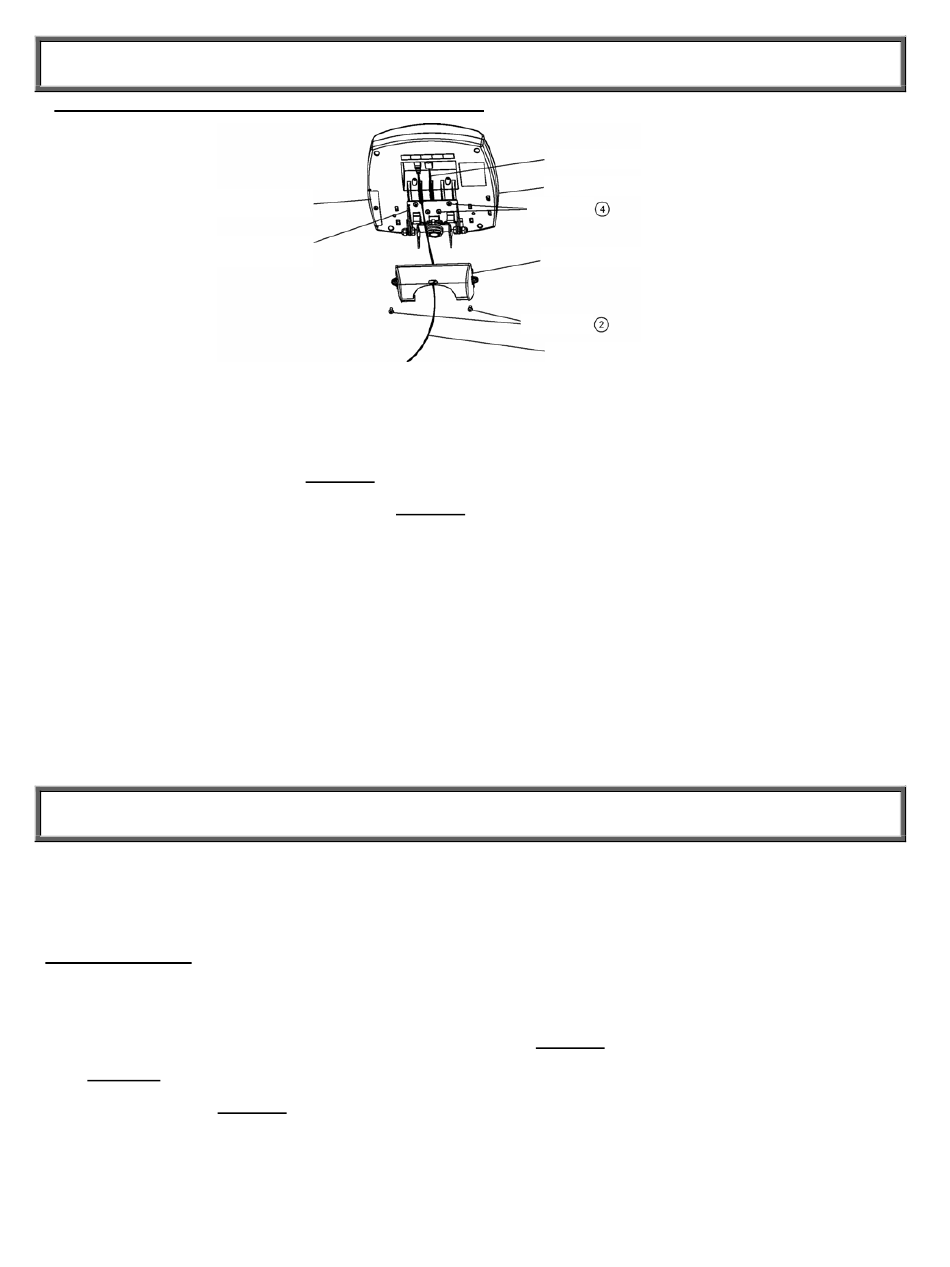

CABLE DE LA CELLULE DE MESURE
MODULE D'AFFICHAGE
VIS
PANNEAU ARRIERE
VIS
CORDON D'ALIMENTATION
Figure 2
®
.
