MONTERINGSANVISNINGAR (FORTSÄTTNING)
Montering av vågen 2101KGWA (fortsättning):
12. Luta försiktigt vågen tillbaka till upprätt läge på golvet. SLÄPP INTE NED VÅGEN. Justera fötterna tills vågen är i jämn nivå. Vara
noga med att fötterna inte är helt åtdragna (se steg 11 ovan).
13. Vrid displayens stöd 90˚ och placera sedan displayenheten nära displaystödet. Anslut lastcellens kabelkontakt till lastcellens port
på baksidan av displayen och placera sedan och fäst kabeln i centerkanalen på displayen. Se bild 2, ovan. Obs! Anslut inte
strömkabeln ännu. Vänta tills steg 19.
14. Skjut på displayenheten på displaystödet och se till att de två metallflikarna sticks i de två fördjupningarna på baksidan av
displayen. Obs! Kabeln till lastcellen ska nu fästas i kanalen mellan displayenheten och displaystödet.
15. Sätt i fyra (4) koniska M4-stjärnskruvar (E) i metallstödet för displayen och dra åt (se bild 1).
16. Fäst adapterhållaren på mittenräcket med två (2) plåtskruvar #8 x ½ (D) och dra åt.
17. Anslut nätadaptern till strömporten på displayen och för sedan in och anslut kabeln i den exponerade delen av den andra kanalen
från vänster på baksidan av displayen (se bild 2 ovan). Håll sladden på plats med hjälp av låsningsspåret på baksidan och rikta in
de stora flikarna på baksidan med fördjupningarna på baksidan av displayenheten. Tryck lätt så att höljet snäpps på plats och fäst
det med två (2) koniska M4-stjärnskruvar (E). Koppla inte in vågen till någon strömkälla förrän vågen är färdigmonterad.
18. Rotera displayen för att anpassa den till mittenräcket och fäst sedan det främre och bakre skyddet för displaystödet med ett lätt
tryck så att de snäpps på plats.
19. Fäst sladden på insidan av mittenräcket med hjälp av 4 plasthållare för att hålla sladden ur vägen. Den självhäftande baksidan på
hållarna frigörs genom att avlägsna skyddet, varefter hållarna kan fästas på vågen med en lätt tryckning.
20. Vågen är nu färdigmonterad. Anslut strömadaptern till en strömkälla och/eller sätt i batterier.
INSTÄLLNING
®
ProPlus 2101KGWA levereras med menyspärrsfunktionen aktiverad. Menyspärrsfunktionen inaktiverar vissa knappar på vågens
knappsats, för att förhindra att obehöriga användare gör ändringar i vågens inställningar. Menyspärren kan inaktiveras temporärt så att
du kan anpassa vågen med de funktioner som du önskar. Se i användarhandboken för ProPlus
du kan inaktivera menyspärren.
Förbereda vågen för användning
1. Ta bort den skyddande plastfilmen som täcker knappsatsen och displayen.
2. Sätt i batterierna i batterihållaren (se under "Batterier" i bild 3 nedan).
3. Anslut vågens nätadapter till strömkällan.
4. Se till att inget finns på vågens plattform och tryck sedan på knappen ON/OFF eller I/O för att slå på vågen. Displayen kommer
att visa "Health o meter ProPlus" och sedan "0.0 KG". Obs! Om du vill ändra skärmens bakgrundsbelysning och/eller kontrast
kan du läsa i användarhandboken för ProPlus
Obs! Vågen visar alltid de senast använda inställningarna och måttenheterna.
5. När du kopplar ur vågens strömkabel från vägguttaget kommer vågen att byta till batteridrift om batterier finns installerade. Obs!
Om inställningsproceduren misslyckades ska du följa felsökningsinstruktionerna. Om problemet inte åtgärdas ska du rådfråga
behörig servicepersonal.
Batterilucka
Displaystöd
®
displaymodul.
Kabel till lastcellen
Displayenhet
Skruvar
Bakre skydd
Skruvar
Nätsladd

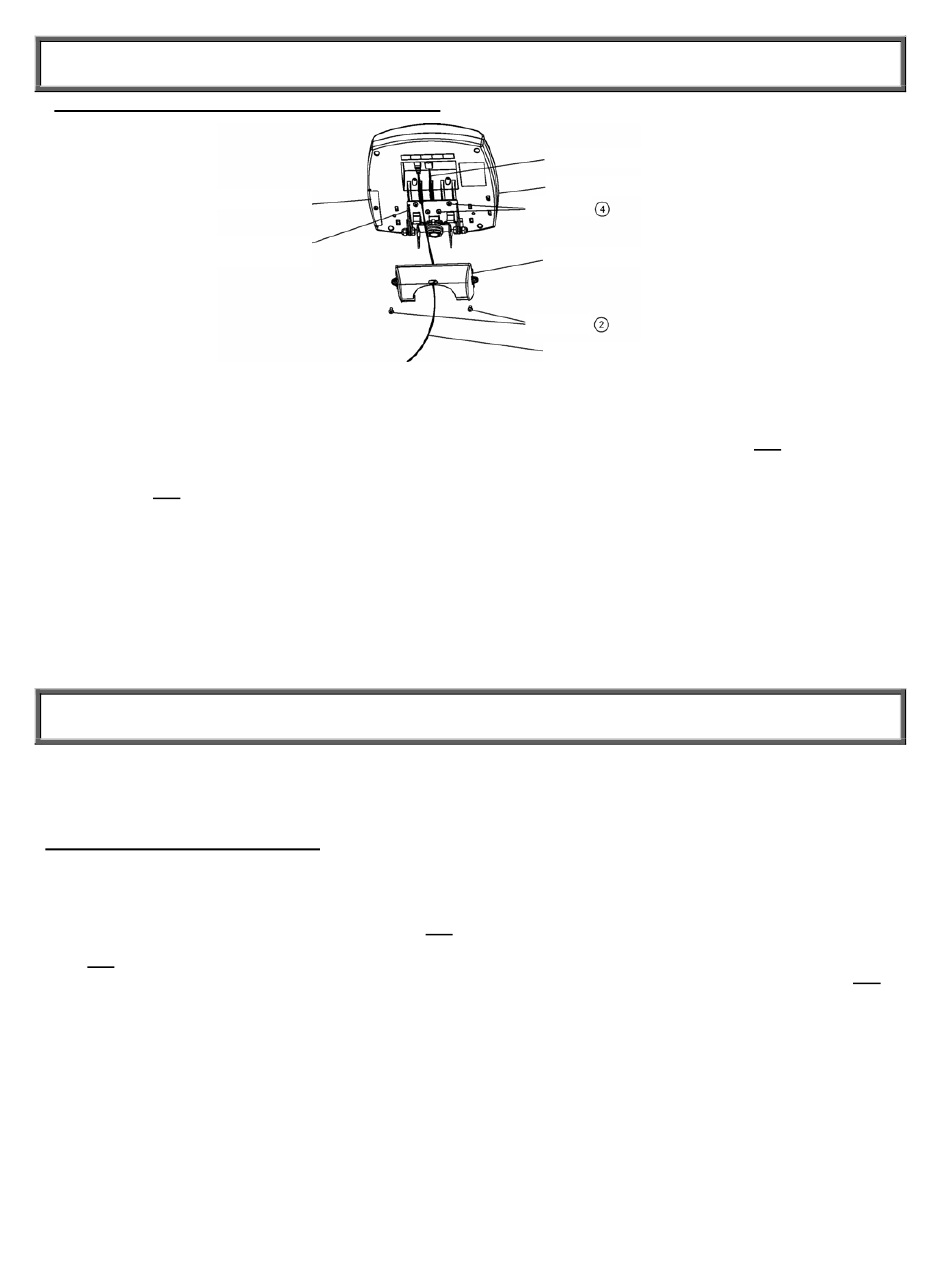

Bild 2
138
®
displaymodul för anvisningar om hur
