4.3

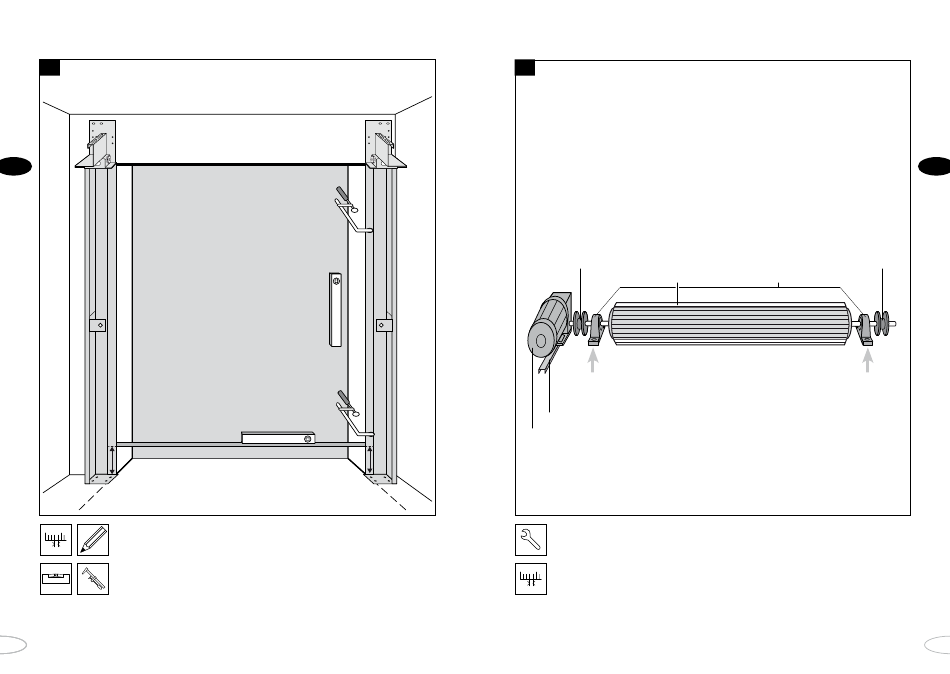

Bevestiging van de kolom aan de gedreven zijde
NL
X
• Zet de kolom van de gedreven zijde in overeenstemming met de breedte van
het afdichtingsprofiel recht op.
• Verwijder de schroeven van het deksel en klap de kolom open.
• Bevestig de kolom provisorisch aan de deurpost met twee lijmklemmen.
• Zorg dat de hoogte tussen de onderkant van het horizontale afdichtings-
profiel en de onderkant van de kolommen (X) bij beide kolommen gelijk is.
De kolommen staan nu horizontaal exact op dezelfde hoogte.
• Bevestig de kolommen stevig met bouten of door lassen op de vloer en aan
de deurpost.
72
4.4
Aluminium riemspoel
Reactiesteun
Aandrijving
X
Voormontage van de bovenrol
Bovenrol
Bloklager
monteren
op console
• Draai de schroeven uit de houten verpakking en verwijder de zijkanten.
• Bloklagers, aluminium bandspoelen, aandrijving en reactiesteun volgens de tekening
monteren.
NL
Aluminium riemspoel
Bloklagers
Bloklager
monteren
op console
73
