4.3

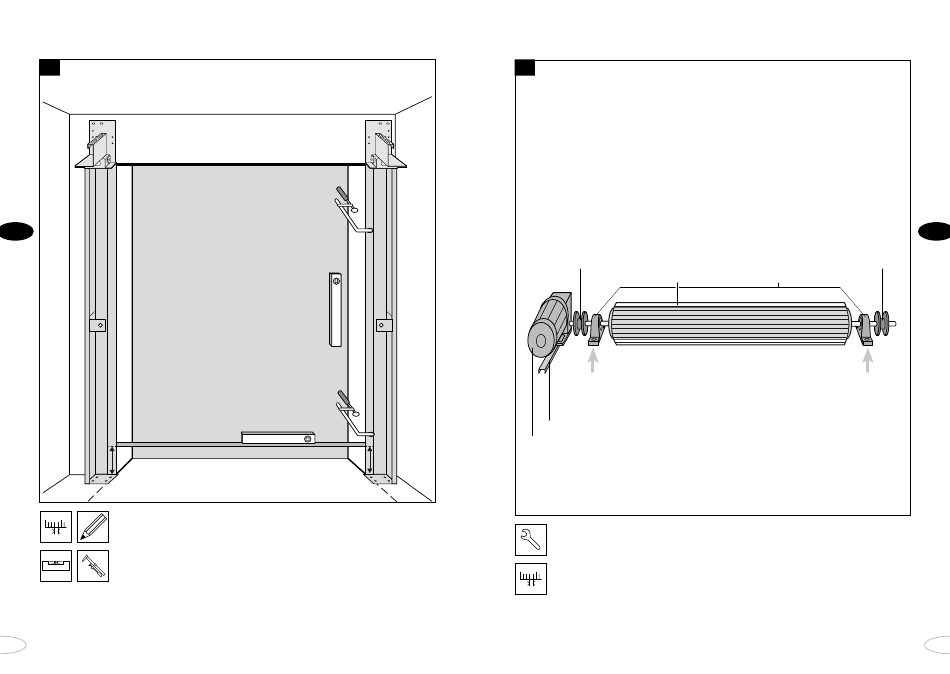

Fixação da coluna para o lado que é accionado
PT
X
• Erguer a coluna do lado accionado de acordo com a largura do perfil de
vedação.
• Remova os parafusos da tampa e abra a coluna.
• Fixe a coluna provisoriamente na estrutura da porta com dois grampos
de fixação.
• Certifique-se de que a altura entre a parte inferior do perfil de vedação
horizontal e a parte inferior das colunas (X) é a mesma em ambas as
colunas. As colunas estão agora na horizontal, exactamente à mesma
altura.
• Fixe as colunas com parafusos ou soldando ao piso e à estrutura da porta.
112
4.4
Polia de correia em alumínio
Suporte de binário
Mecanismo de
accionamento
X
Pré-instalação do rolo superior
Rolo superior
Monte os
rolamentos
de bloco na
consola
• Retire os parafusos da embalagem de madeira e remova os lados.
• Instale os rolamentos de bloco de alumínio, as polias de correia em alumínio,
o mecanismo de accionamento e o suporte de binário de acordo com o esquema.
PT
Polia de correia em alumínio
Rolamentos de bloco
Monte os
rolamentos
de bloco na
consola
