4.5

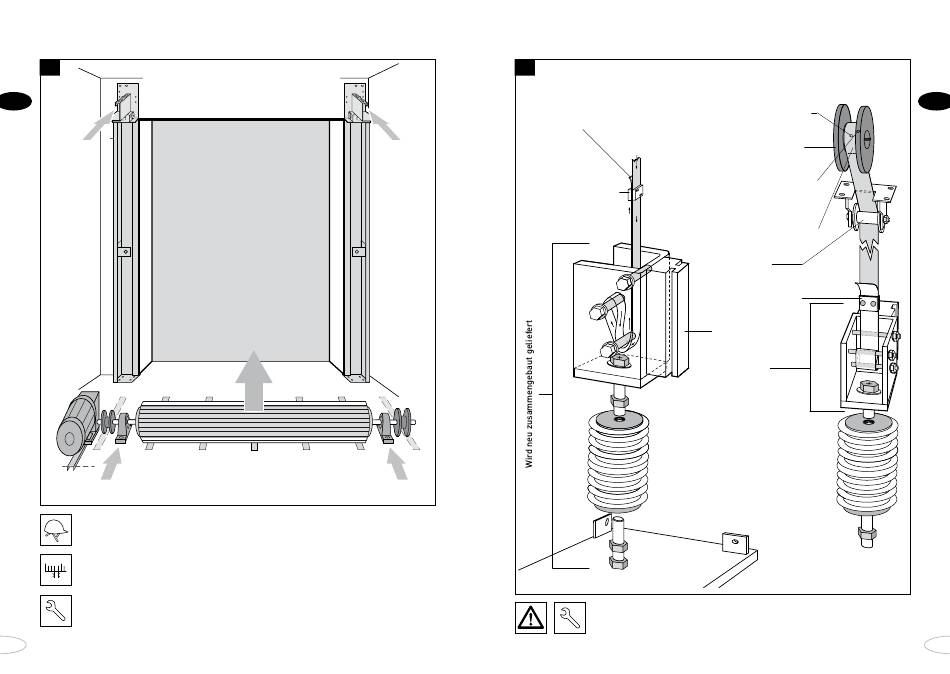

Installation der vollständigen oberen Laufrolle,
die automatisch unter Druck gesetzt wird
DE
1.
X
1.
X
• Bauen Sie die komplette obere Laufrolle mit den Torblättern zusammen, d. h.:
- Lagerblock, Gurtroller und Antrieb mit Drehmomentstütze an der Antriebsseite
- Lagerblock und Gurtroller an der anderen Seite
• Heben Sie das gesamte Paket mithilfe eines Gabelstaplers und legen Sie das Paket
mit den Blocklagern auf die entsprechenden Befestigungspunkte an den Endplatten (X).
• Ziehen Sie die Montageschrauben der Lagerblöcke und des Antriebs handfest an.
• Richten Sie die Welle so aus, dass sie parallel zu den Endplatten ist.
• Halten Sie einen Abstand von 10 - 30 mm zwischen Wand und Laufrolle ein.
• Ziehen Sie nach einer letzten Prüfung alle Montageschrauben fest und sichern Sie die
Drehmomentstütze in den entsprechenden Bohrlöchern (1) n der Führungsschiene.
34
4.6
Ziehen Sie das freie Ende von Hand fest
und befestigen Sie es!
X
Klemmbeilagscheibe
X
Befestigen der Spannriemen
Sechtkantschraube M8
(2X)
Aluminium-Gurtroller
Bündig montiert M8 (2X)
Wickeln Sie den Spannrie-
men 1,5 bis 2 Mal herum.
Umlenkplatte
Klemmbeilagscheibe
Kunststoff-Führungs-
schiene
Riemenhalter
mit Kunststoff-
Führungsschiene
DE
