5.9 Inserción del juego de tubos de entrada de flujo
(1)
(10)
(Ver Fig. Componentes del juego de tubos [} 169]) El juego de tubos de entrada de
flujo consta de tres tubos, un conector Luer lock (azul) (9) y dos mandriles de unión
(2). Los tubos son: el tubo de la rueda de rodillos (6), el tubo de entrada de flujo
(5) y el tubo del histeroscopio (8). Los mandriles de unión (2) sirven para conec-
tar los tubos con las bolsas de líquido.
El conector Luer lock (9) conecta el tubo del histeroscopio al histeroscopio.
3
2
1
(9)
(8) (7)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3
2
1
(6) (5)

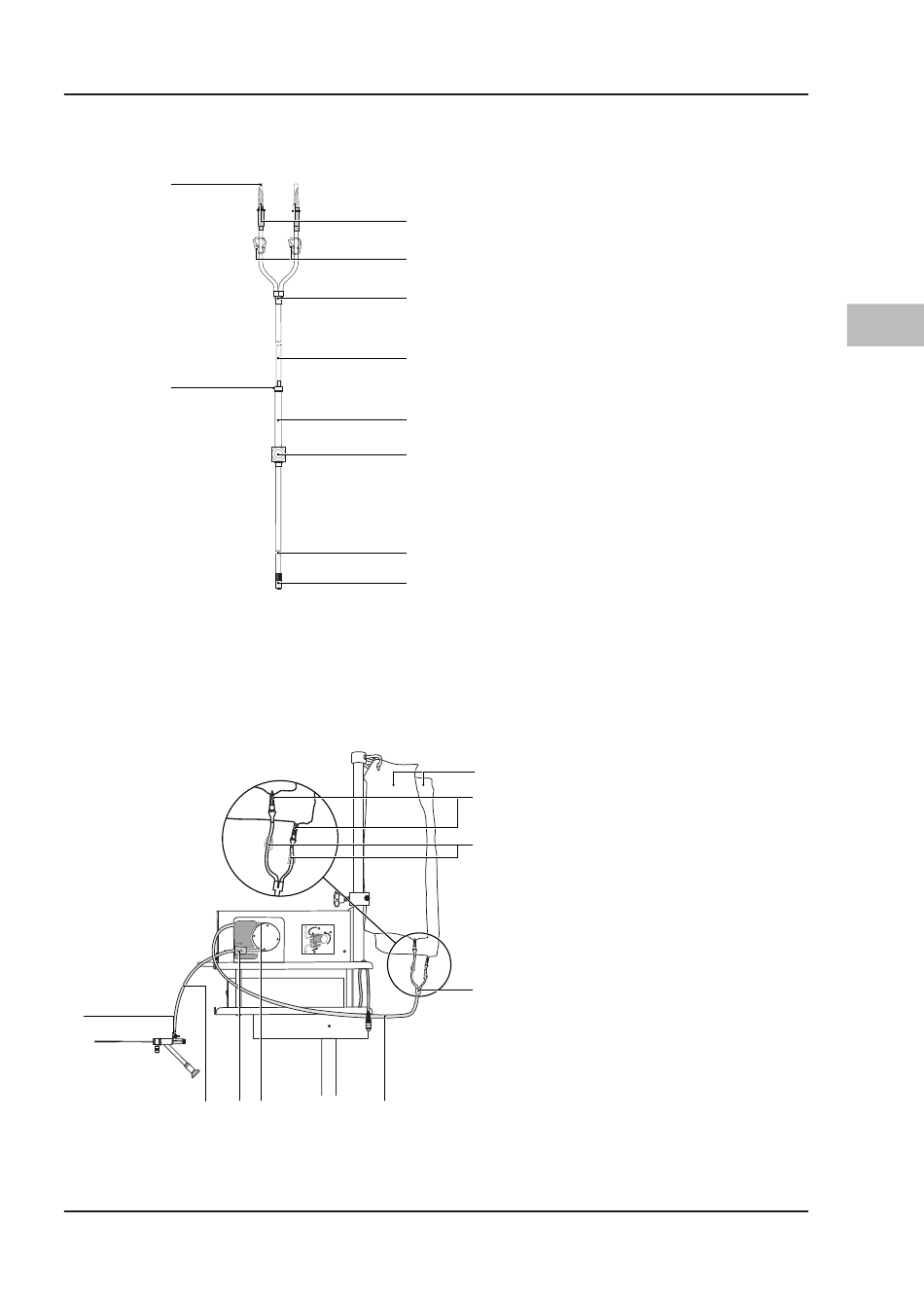

Fig. 5–11 Elementos del juego de tubos
(1) Capuchones de protección
(2) Mandriles de unión
(3) Pinzas
(4) Conector en "Y"
(5) Tubo de entrada de flujo
(6) Tubo de la rueda de rodillos
(7)
Cámara de presión con mem-
brana y transpondedor RFID
(8) Tubo del histeroscopio
(9) Conector Luer lock (azul)
(10) Conexión a la rueda de rodillos
Fig. 5–12 Inserción del juego de tubos
(1)
Bolsas de líquido
(2) Mandriles de unión para las bol-
(1)
sas
(3) Pinzas de las bolsas
(2)
(4) Conector en "Y"
(5) Tubo de entrada de flujo
(3)
(6) Tubo de la rueda de rodillos
(7)
Cámara de presión con mem-
brana y transpondedor RFID
(8) Tubo del histeroscopio
(9) Conector Luer lock (azul)
(4)
Manejo del sistema
169 / 412
