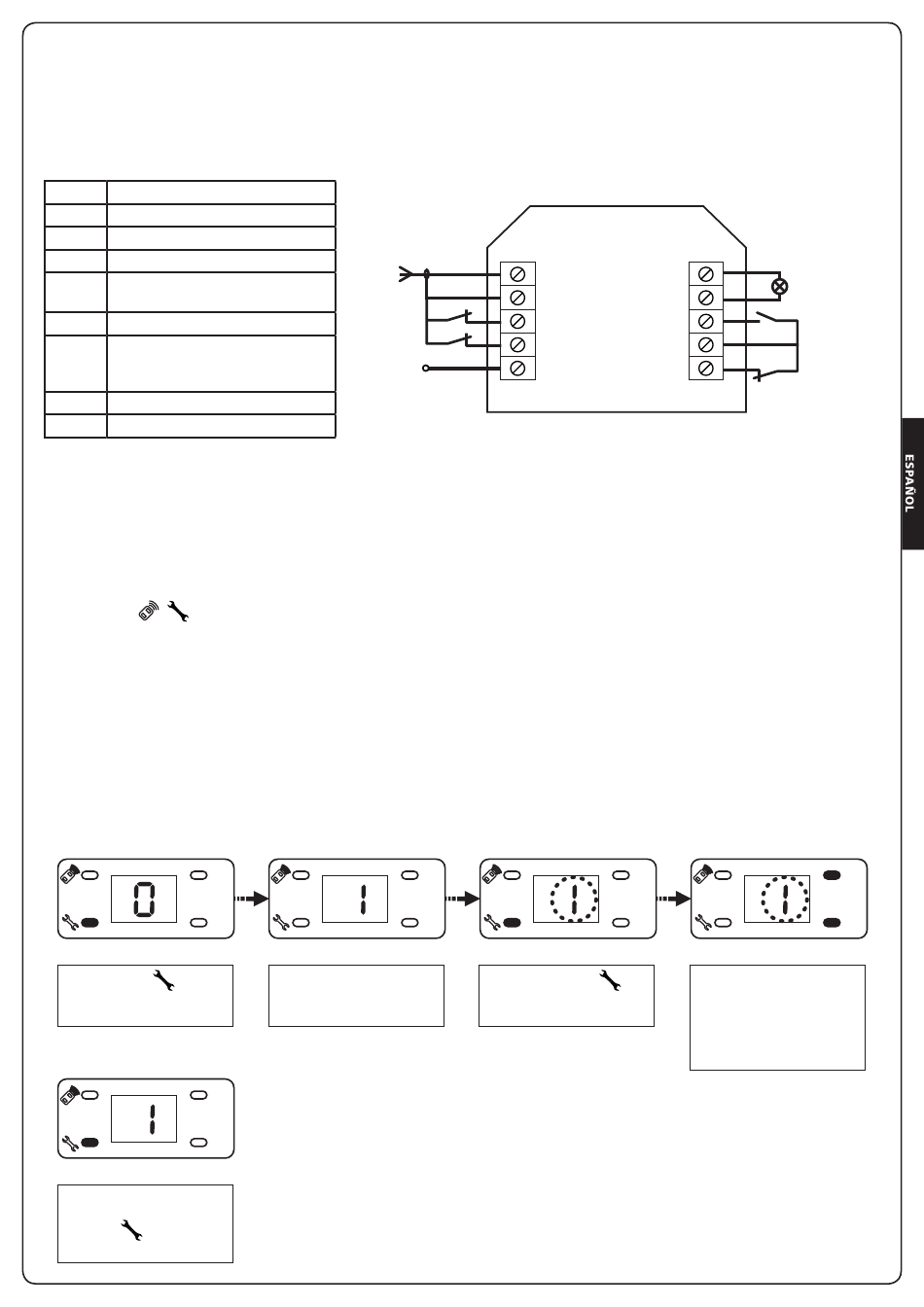

8 - CONEXIONES ELÉCTRICAS
La centralita de mando al interior del AZIMUT ya está cableada.
Es suficiente insertar la clavija en la toma de corriente
para proceder con la programación de los parámetros de
funcionamiento.
ANT
Antena
GND Común (-)
IR1
Fotocélula 1. Contacto N.C.
IR2 Fotocélula 2. Contacto N.C.
IR.V+
Alimentación +24Vdc para
fotocélulas
LAMP
Intermitente 24V
DOOR START - Mando de apertura
para la conexión de dispositivos
tradicionales con contacto N.A.
GND Común (-)
EMRG
STOP. Contacto N.C.
9 - PROGRAMACIÓN DE LOS
PARÁMETROS DE FUNCIONAMIENTO
El AZIMUT está equipado con una práctica interfaz que permite
una rápida y sencilla programación mediante la pantalla y los
+ -
cuatro botones , , ,
Operaciones preliminares:
1. Mueva la puerta hasta enganchar el carro de remolque.
2. Alimente el dispositivo: se enciende la luz de cortesía, la
centralita emite un zumbido y los segmentos de la pantalla se
encienden uno por vez hasta visualizar
9.1 - PROGRAMACIÓN DEL TOPE DE RECORRIDO DE APERTURA
+
-
Pulse el botón durante
5 segundos
+
-
Cuando la puerta alcanza
la posición deseada, pulse
el botón para guardar
la programación
ANT
GND
IR1
IR2
IR.V+
0
.
+
-
El dispositivo emite un
zumbido y en la pantalla se
I
visualiza
m
ATENCIÓN: El tope de recorrido de apertura debe ser
memorizado antes del tope de recorrido de cierre.
Si este procedimiento se utiliza incorrectamente para programar el
tope de recorrido de cierre el parámetro NO se memoriza.
m
ATENCIÓN: Si no se concluye la programación
(mediante la función 9. Fin de la programación), se pierden
los parámetros programados.
Si los parámetros programados están equivocados es
suficiente suspender la alimentación del dispositivo,
reactivarla y repetir el procedimiento de programación.
PPulse el botón
I
parpadea
- 45 -
-
LAMP
+
+
-
Mantenga pulsados el
:
+
botón (se abre la puerta)
-
o el botón (se cierra
la puerta) para alcanzar
la posición de máxima
apertura
DOOR
GND
EMRG
+
-
