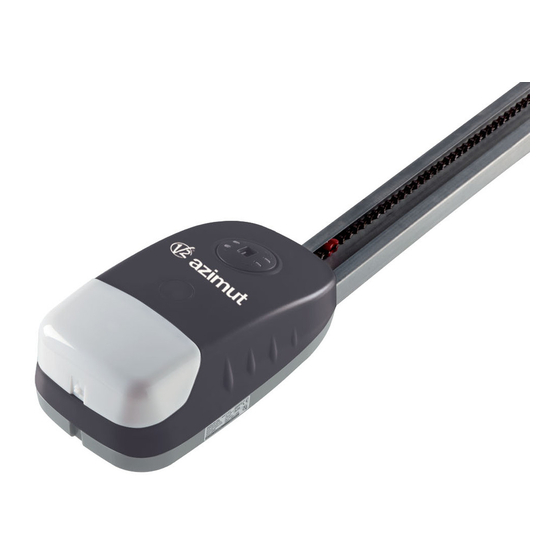

ATTUATORE ELETTROMECCANICO 24VDC PER PORTE SEZIONALI E
I
BASCULANTI A MOLLE FINO A 2,25 m DI ALTEZZA E BASCULANTI A
CONTRAPPESI FINO A 2,45 m , SUPERFICIE MASSIMA 8 m
24VDC ELECTROMECHANICAL ACTUATOR FOR SECTIONAL AND SPRING
GB
BALANCED DOORS UP TO 2,25 m AND COUNTERWEIGHT DOORS UP TO
2,45 m. MAXIMUM AREA 8 m
ACTIONNEUR ÉLECTROMÉCANIQUE 24VDC POUR PORTES SECTIONNELLES
F
ET BASCULANTES À RESSORT JUSQU'À 2,25 m DE HAUT ET BASCULANTES
À CONTREPOIDS JUSQU'À 2,45 m, SURFACE MAXIMUM 8 m
ACTUADOR ELECTROMECÁNICO DE 24VCC PARA PUERTAS DIVIDIDAS Y
E
BASCULANTES CON RESORTES HASTA DE 2,25 m DE ALTURA Y
BASCULANTES A CONTRAPESOS HASTA DE 2,45 m. SUPERFICIE MÁXIMA 8 m
ACTUADOR ELECTROMECÂNICO 24VDC PARA PORTAS SECCIONAIS E
P
BASCULANTES DE MOLA ATÉ 2,25 m DE ALTURA E BASCULANTES COM
CONTRAPESOS ATÉ 2,45 m , SUPERFÍCIE MÁXIMA 8 m
V2 S.p.A.
Corso Principi di Piemonte, 65/67 - 12035 RACCONIGI (CN) ITALY
tel. +39 01 72 81 24 11
fax +39 01 72 84 050
info@v2home.com
www.v2home.com
AZIMUT
2
IL n. 246-1
EDIZ. 19/05/2008
2
2
2
2
