Manuel d'entretien – Advenger, 2800ST, 3800ST, BR 755, BR 855
REMPLACEMENT DU PANNEAU DE COMMANDE OPÉRATEUR
DÉMONTAGE, ASSEMBLAGE ET INSTALLATION DU PANNEAU DE COMMANDE

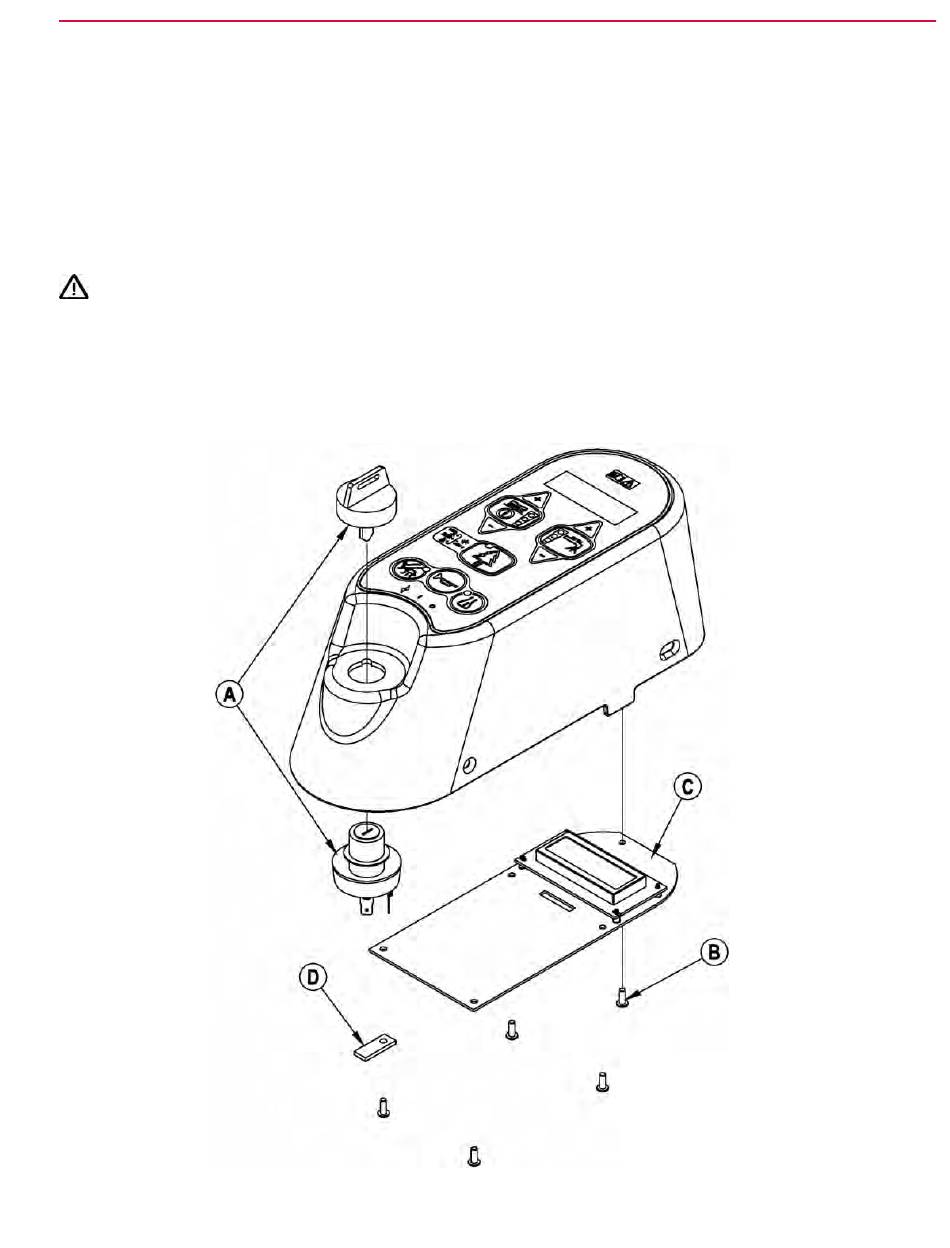

1 Voir Figure 42. Enlever l'interrupteur à clé (A) de l'ensemble de panneau.
Enlever les (5) vis (B), la carte à circuit imprimé (C) et la patte (D) de l'ensemble de panneau. REMARQUE : Sauvegarder les
2
articles (A-D) et jeter l'ensemble de panneau.
3 Suivre toutes les étapes précédentes dans l'ordre contraire pour remonter et installer l'ensemble de panneau de commande en
utilisant le nouvel ensemble de panneau (1 et 2) du kit.
REMARQUE : le tuyau transparent ne doit pas être coudé, autrement le système de débit de solution ne fonctionnera pas
correctement.
ATTENTION !
Pour éviter des dommages au nouvel ensemble de panneau de contrôle du fait de l'électricité statique (ESD), porter une bande de
contrôle statique convenablement mise à la terre autour du poignet avant d'enlever le nouvel ensemble de son sac de protection
statique et sur la totalité du processus d'installation jusqu'à ce que les quatre vis qui fixent l'ensemble à la machine aient été re-
fixées.
Le(s) câble(s) ruban(s) et le film de mise à la masse de l'interrupteur à membrane sont fragiles - ne pas les rayer ou ne pas les plier
pendant le montage, car ils risqueraient d'être endommagés.
FIGURE 42
SYSTÈME ÉLECTRIQUE 81
