Plage de tension nominale : 100-120/200-240 V CA
■
Valeur efficace du courant CA maximal : 13,8 A à 100 V CA
■
Plage de fonctionnement CA : 90-264 V CA
■
Sortie
3,3 V CC STBY : 3,0 A
■
+12 V CC : 86,7 A
■
Dissipation d'énergie
Consommation maximale : 1235,3 W
■
Chaleur en sortie max. : 4212 BTU/h
■
Puissance apparente : 1261 VA à 240 V CA, 0,98 P. F
■
Composants du panneau avant du contrôleur 7120

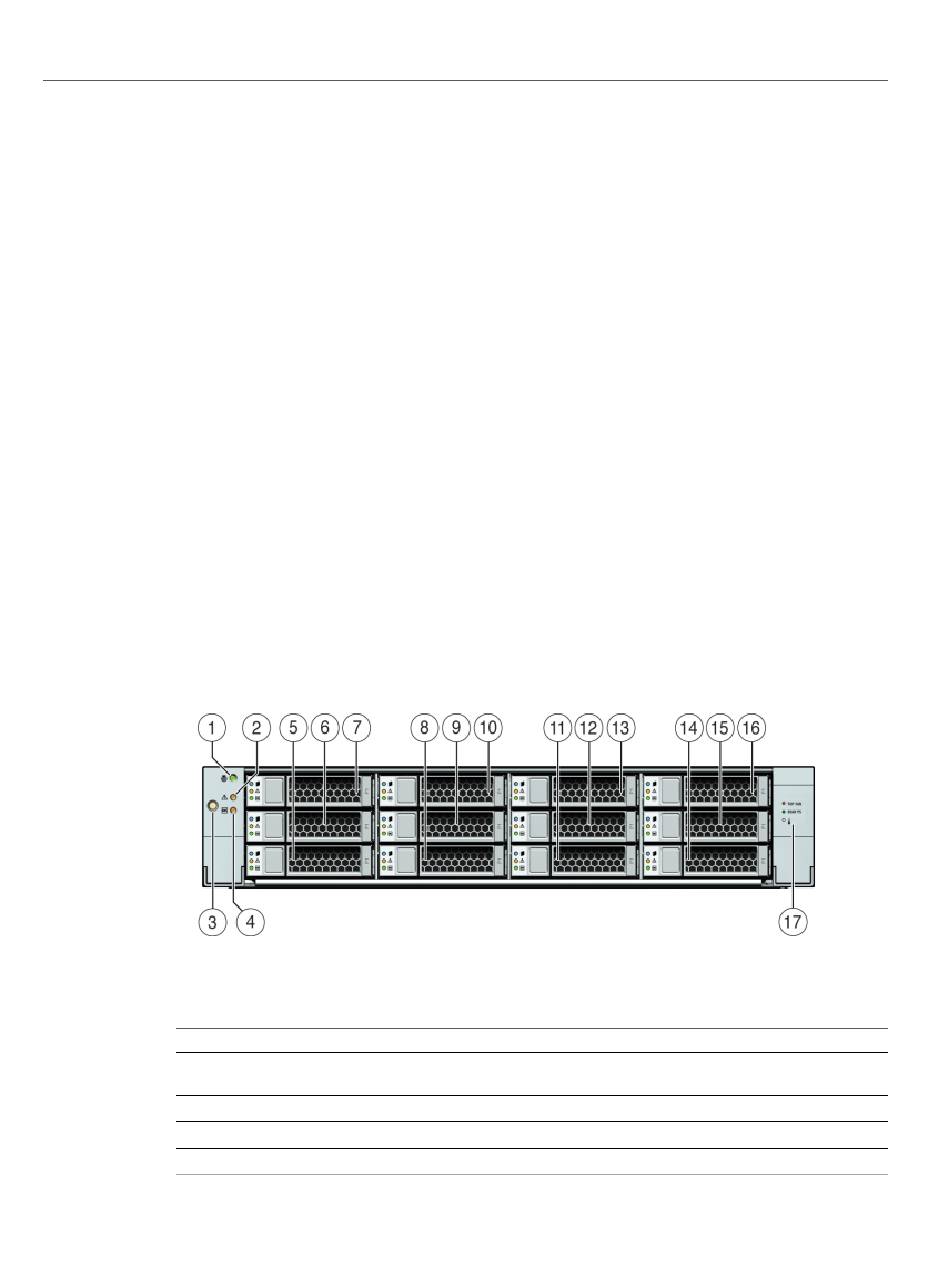

Le schéma suivant et sa légende présentent le panneau avant et les emplacements d'unités. Le
disque dur électronique (SSD) Logzilla 3,5" se trouve dans l'emplacement 3 et n'est pas pris en
charge dans les contrôleurs configurés avec le logiciel HBA flash Logzilla Sun Aura interne.
Panneau avant du contrôleur 7120
FIGURE 28
Légende de la figure
1 DEL/bouton de
localisation (blanc)
5 HDD 0
9 HDD 4
13 HDD 8
2 DEL d'intervention
3 Bouton d'alimentation
requise (orange)
6 HDD 1
7 HDD 2
10 HDD 5
11 HDD 6
14 HDD 9
15 HDD 10
Prérequis de l'installation et présentations du matériel
Présentation du contrôleur 7120
4 DEL d'alimentation/OK
(verte)
8 HDD ou SSD 3
12 HDD 7
16 HDD 11
