Présentation du contrôleur ZS4-4

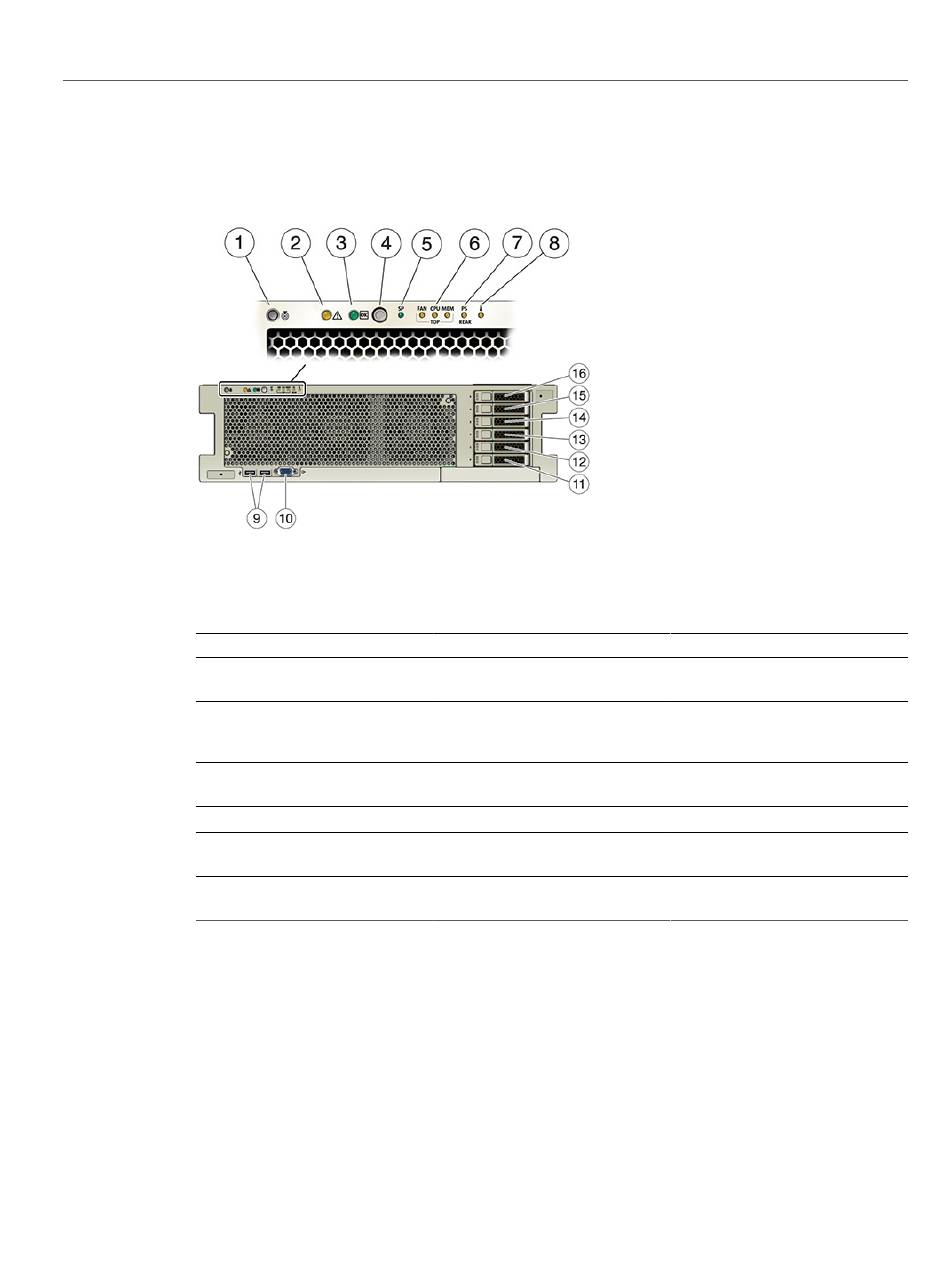

FIGURE 13
Légende de la figure
1 DEL/bouton de localisation (blanc)
4 Bouton d'alimentation
7 DEL de panne d'alimentation (PS)
Intervention requise (orange)
10 Port vidéo DB-15
13 Disque dur électronique 2
(facultatif)
16 Disque dur électronique 5
(facultatif)
Le contrôleur ZS4-4 contient deux unités d'initialisation système 2,5 pouces SAS-2 situées
dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs
électroniques (SSD) de cache de lecture SAS-2 peuvent occuper les emplacements 2 à 5, dans
cet ordre. Un panneau de remplissage doit être installé dans chaque emplacement de disque
inoccupé. Pour plus d'informations sur les disques durs HDD et SSD pris en charge, reportez-
vous au
Les DEL d'unité d'initialisation sont présentées dans l'illustration suivante.
32
Guide d'installation des systèmes Oracle ZFS Storage Appliance • Juillet 2016
Panneau avant du contrôleur ZS4-4
manuel des systèmes
Oracle.
2 DEL d'intervention requise
(orange)
5 DEL de processeur de service (SP)
OK (Vert)/Panne (orange)
8 DEL d'avertissement de surchauffe
(orange)
11 Unité d'initialisation 0 (requis)
14 Disque dur électronique 3
(facultatif)
3 DEL d'alimentation/OK (verte)
6 DEL d'intervention requise sur
le ventilateur/la CPU/la mémoire
(orange)
9 Connecteurs USB 2.0 (2)
12 Unité d'initialisation 1 (requis)
15 Disque dur électronique 4
(facultatif)
