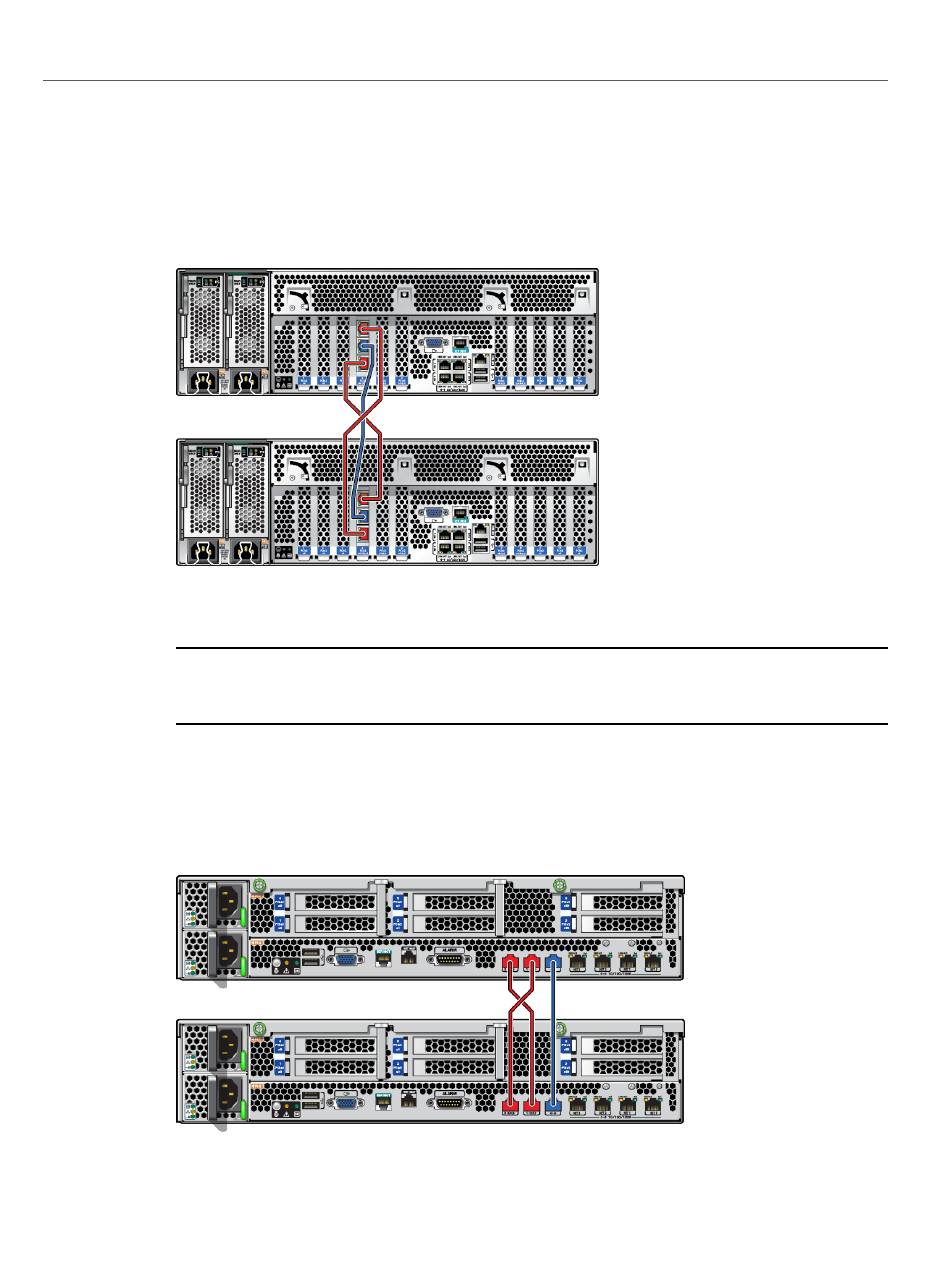

La figure suivante présente le câblage du cluster entre deux contrôleurs ZS4-4.
Câblage de cluster ZS4-4, ZS3-4, 7420
FIGURE 30
Remarque -
La carte de cluster des contrôleurs ZS3-4 et 7420 est installée dans l'emplacement
du cluster, comme indiqué dans la présentation du matériel pour chaque contrôleur dans le
Manuel d'entretien client des systèmes Oracle ZFS Storage
La figure suivante présente le câblage du cluster entre deux contrôleurs ZS3-2.
FIGURE 31
Câblage du cluster ZS3-2
Connexion des câbles de cluster
Appliance.
Câblage de l'appareil
119
