Présentation des étagères de disques

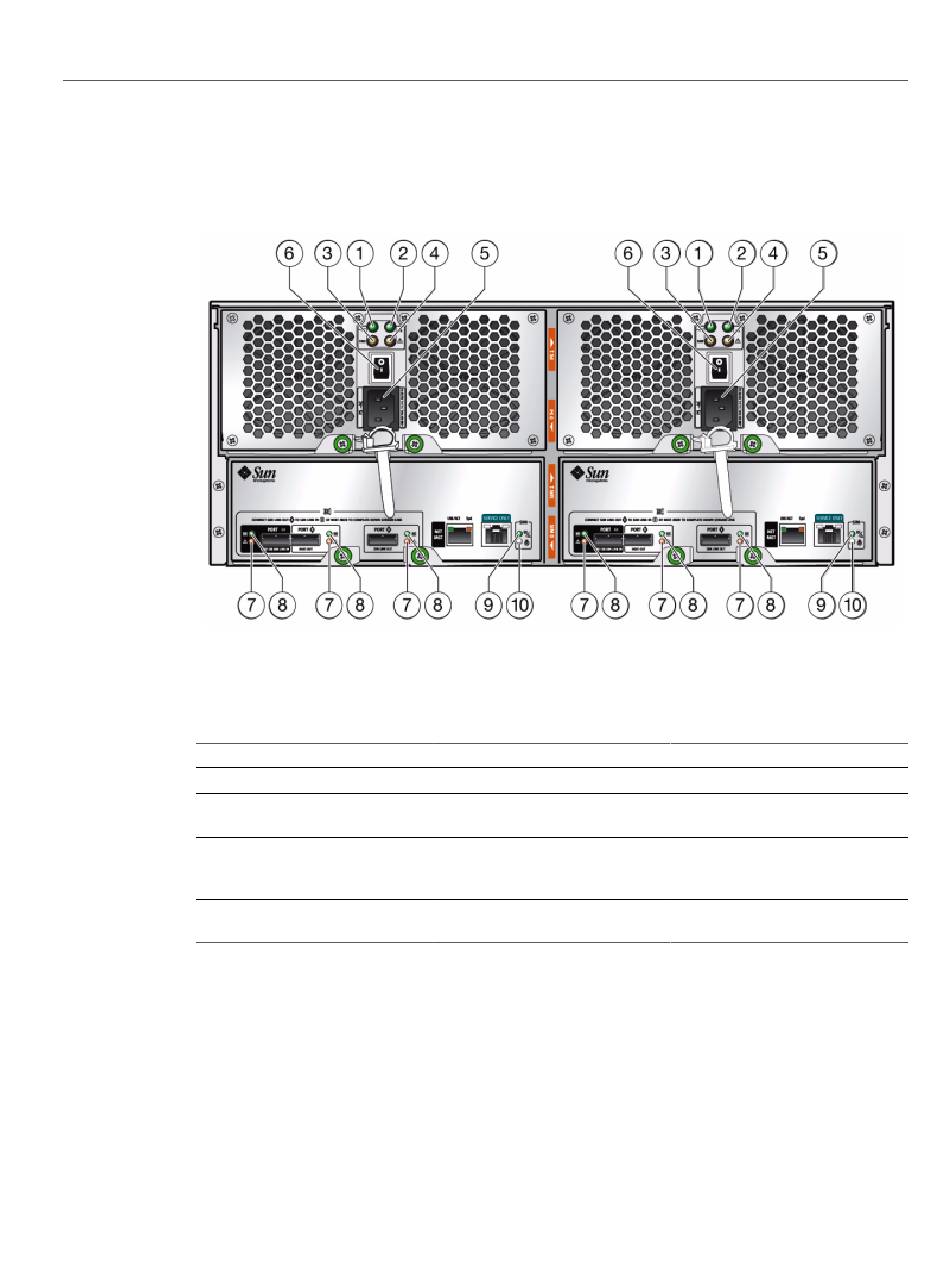

FIGURE 10
Légende de la figure
1 Indicateur d'alimentation CA
4 Indicateur de panne d'alimentation
7 Indicateur de panne de port
10 Indicateur de localisation de
module SIM
Indicateurs d'alimentation - L'illustration suivante présente l'alimentation avec les indicateurs
des modules de ventilateur pour les étagères de disques suivantes :
Oracle Storage Drive Enclosure DE2-24P
■
Oracle Storage Drive Enclosure DE2-24C
■
28
Guide d'installation des systèmes Oracle ZFS Storage Appliance • Juillet 2016
Indicateurs de la carte de module SIM Sun Disk Shelf
2 Indicateur d'alimentation CC
5 Connecteur d'alimentation
universel
8 Indicateur de port OK
3 Indicateur de panne de ventilateur
6 Bouton d'alimentation
9 Indicateur de carte de module SIM
OK (vert)/Indicateur de panne de
carte de module SIM (orange)
