Composants du panneau avant du contrôleur
ZS3-4

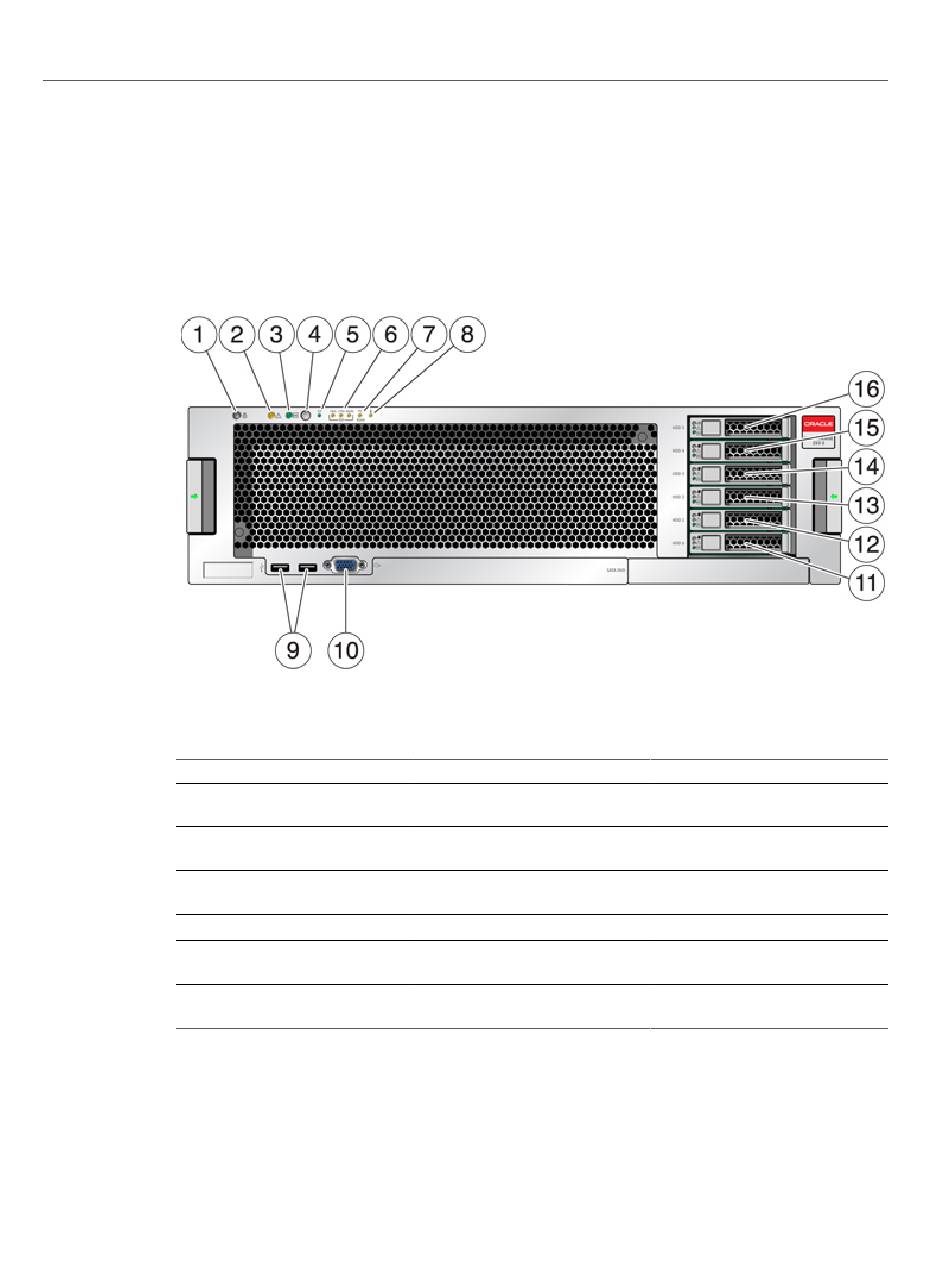

Panneau avant du contrôleur ZS3-4
FIGURE 16
Légende de la figure
1 DEL et bouton de localisation
(blanc)
4 Bouton d'alimentation
7 DEL d'intervention requise pour
l'alimentation (PS)
10 Connecteur vidéo DB-15
13 Disque dur électronique 2
(facultatif)
16 Disque dur électronique 5
(facultatif)
Le contrôleur ZS3-4 contient deux unités d'initialisation système SAS-2 dans les
emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs électroniques
(SSD) de cache de lecture SAS-2 peuvent occuper les emplacements 2 à 5, dans cet ordre. Pour
plus d'informations sur les disques durs HDD et SSD pris en charge, reportez-vous au
des systèmes
Oracle.
2 DEL d'intervention requise
(orange)
5 DEL de processeur de service (SP)
OK (verte)
8 DEL d'avertissement de surchauffe
11 Unité d'initialisation 0 (requis)
14 Disque dur électronique 3
(facultatif)
Prérequis de l'installation et présentations du matériel
Présentation du contrôleur ZS3-4
3 DEL d'alimentation/OK (verte)
6 DEL d'intervention requise sur le
ventilateur/la CPU/la mémoire
9 Connecteurs USB 2.0
12 Unité d'initialisation 1 (requis)
15 Disque dur électronique 4
(facultatif)
manuel
37
