Présentation du contrôleur 7420

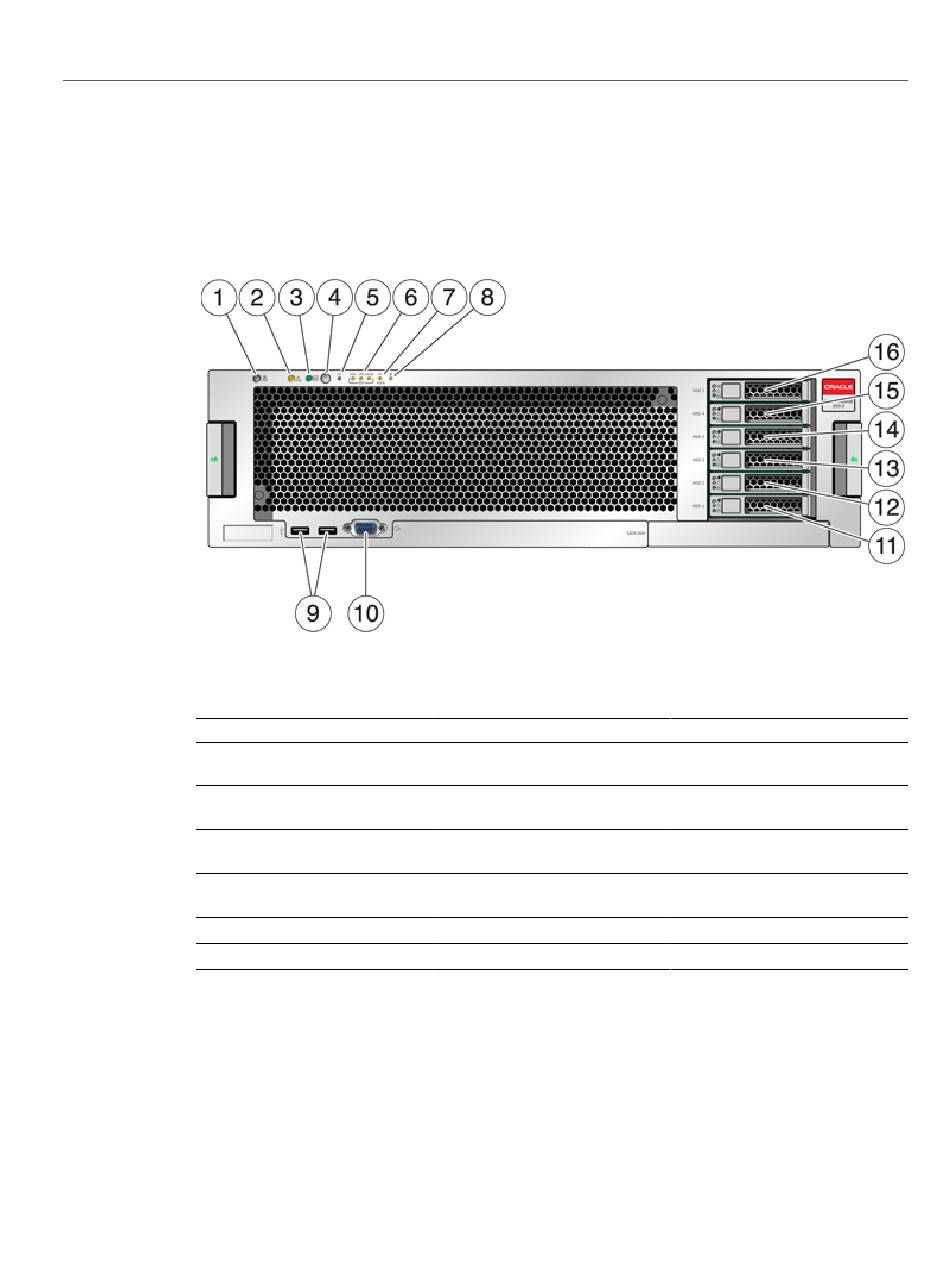

Composants du panneau avant du contrôleur 7420
FIGURE 22
Légende de la figure
1 DEL et bouton de localisation
(blanc)
4 Bouton d'alimentation
7 DEL d'intervention requise pour
l'alimentation (PS)
10 Connecteur vidéo DB-15
13 SSD 2 (facultatif)
16 SSD 5 (facultatif)
L'appareil 7420 M2 contient deux unités d'initialisation système SAS-2 situées dans les
emplacements 0 et 1, configurées en paire mise en miroir. Jusqu'à quatre disques durs
électroniques SSD de cache de lecture SAS-2 peuvent occuper les emplacements 2 à 5, dans
cet ordre. Dans un cluster 7420 M2, le nombre de disques durs électroniques (SSD) installés
dans chaque contrôleur peut varier.
Les contrôleurs 7420 possèdent deux unités d'initialisation système SATA aux emplacements
0 et 1, configurées en paire mise en miroir. Aucun, deux, trois ou quatre disques durs
48
Guide d'installation des systèmes Oracle ZFS Storage Appliance • Juillet 2016
Panneau avant du contrôleur 7420
2 DEL d'intervention requise
(orange)
5 DEL de processeur de service (SP)
OK (verte)
8 DEL d'avertissement de surchauffe
11 Unité d'initialisation 0 (mise en
miroir)
14 SSD 3 (facultatif)
3 DEL d'alimentation/OK (verte)
6 DEL d'intervention requise sur le
ventilateur/la CPU/la mémoire
9 Connecteurs USB 2.0
12 Unité d'initialisation 1 (mise en
miroir)
15 SSD 4 (facultatif)
