Légende de la figure
1 DEL d'état de l'alimentation 0
OK : verte Echec de l'alimentation :
orange Alimentation OK : verte
4 Entrée CA de l'unité
d'alimentation 1
7 Emplacement de carte de cluster
10 Emplacements PCIe slots 5-9
13 Connecteur vidéo DB-15

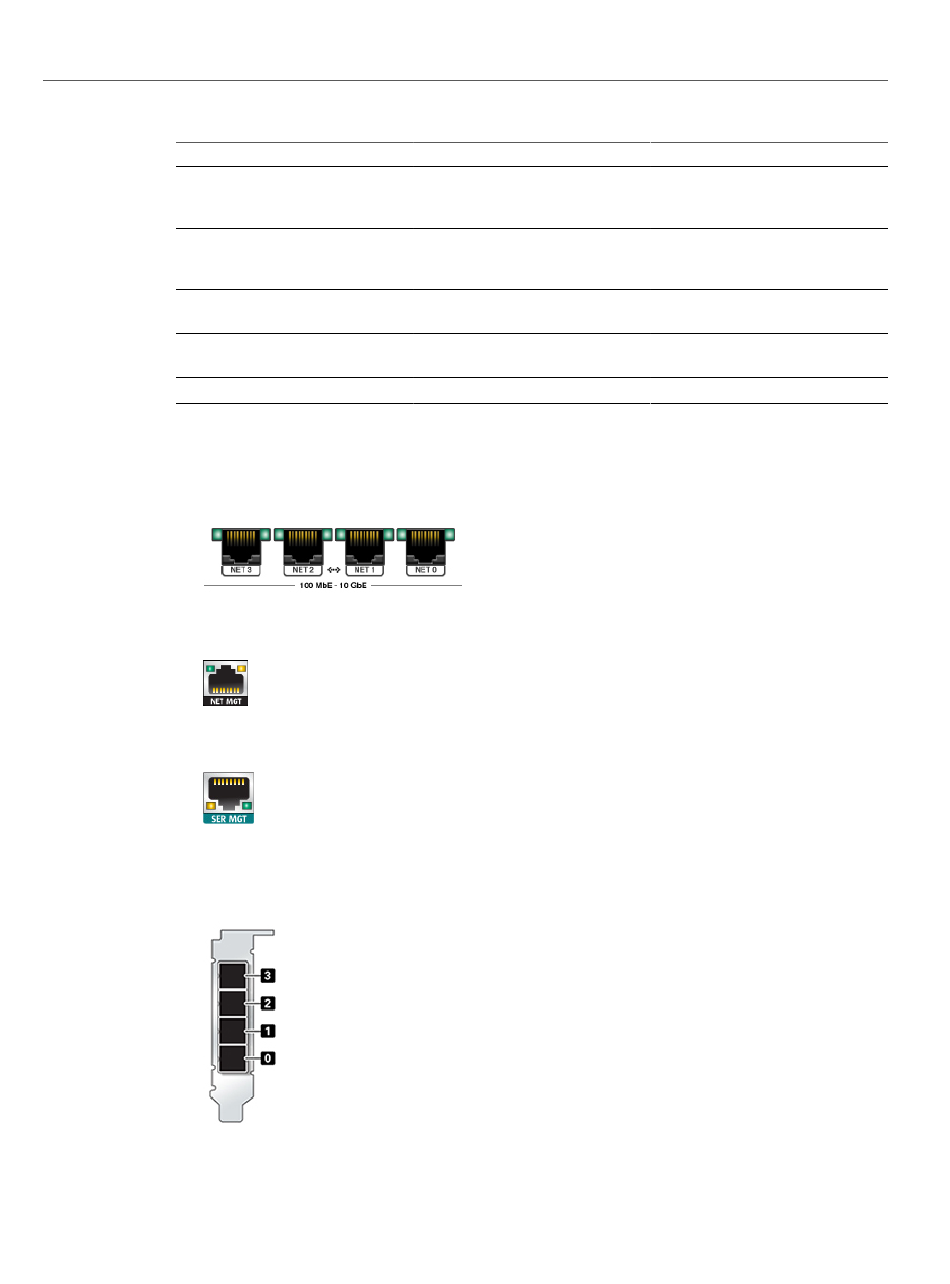

Ports Ethernet - Quatre connecteurs Gigabit Ethernet RJ-45 (NET 0, NET 1, NET 2, NET
■
3) sont situés sur la carte mère et fonctionnent à des vitesses de 10/100/1000 Mbits/s. Ces
interfaces réseau doivent être configurées avant leur utilisation.
Port de gestion réseau - Le connecteur de gestion réseau (NET MGT) est un port Ethernet
■
RJ-45 10/100 BASE-T et fournit une interface LAN à la console SP.
Port de gestion série - Le connecteur de gestion série (SER MGT) est un connecteur RJ-45
■
et fournit une connexion de terminal à la console SP.
Ports HBA - Les HBA SAS-2 4x4 installés dans le ZS3-4 fournissent la connectivité vers
■
les étagères de disques externes DE2 et Sun Disk Shelf. Les ports HBA sont numérotés de 0
à 3, de haut en bas :
2 Entrée CA de l'unité
d'alimentation 0
5 DEL d'état du système
Alimenté : verte Attention : orange
Localisation : blanche
8 Ports réseau (NET) 10/100/1000 :
NET 0 - NET 3
11 Port Ethernet 10/100/1000 BASE-
T de gestion réseau (NET MGT)
Prérequis de l'installation et présentations du matériel
Présentation du contrôleur ZS3-4
3 DEL d'état de l'alimentation 1
OK : verte Echec de l'alimentation :
orange Alimentation OK : verte
6 Emplacements PCIe 0-4
9 Ports USB 2.0
12 Port de gestion série (SER MGT)
