Pose sur fût / baril
IMPORTANT! Après l'assemblage initial et l'installation, rincer le système de distribution entier en pompant 19 à 38 litres
(5 à 10 gallons) de FED à travers le circuit. Cela purge l'air du circuit et assure l'élimination de toutes les impuretés
éventuellement présentes. Éliminer le FED utilisé pour purger le système suivant des méthodes agréées pour la
manutention des FED; ne pas renvoyer le liquide vers le fût ou la cuve sur palette ni l'utiliser dans un véhicule.
AVERTISSEMENT! NE PAS serrer les colliers filetés à un couple excessif pour assurer l'étanchéité des raccords
cannelés sur les orifices d'entrée et de sortie de la pompe. Les raccords comportent un filetage BSPP et un joint torique
qui ne nécessite pas de serrage excessif pour assurer un assemblage étanche à l'air et aux liquides.

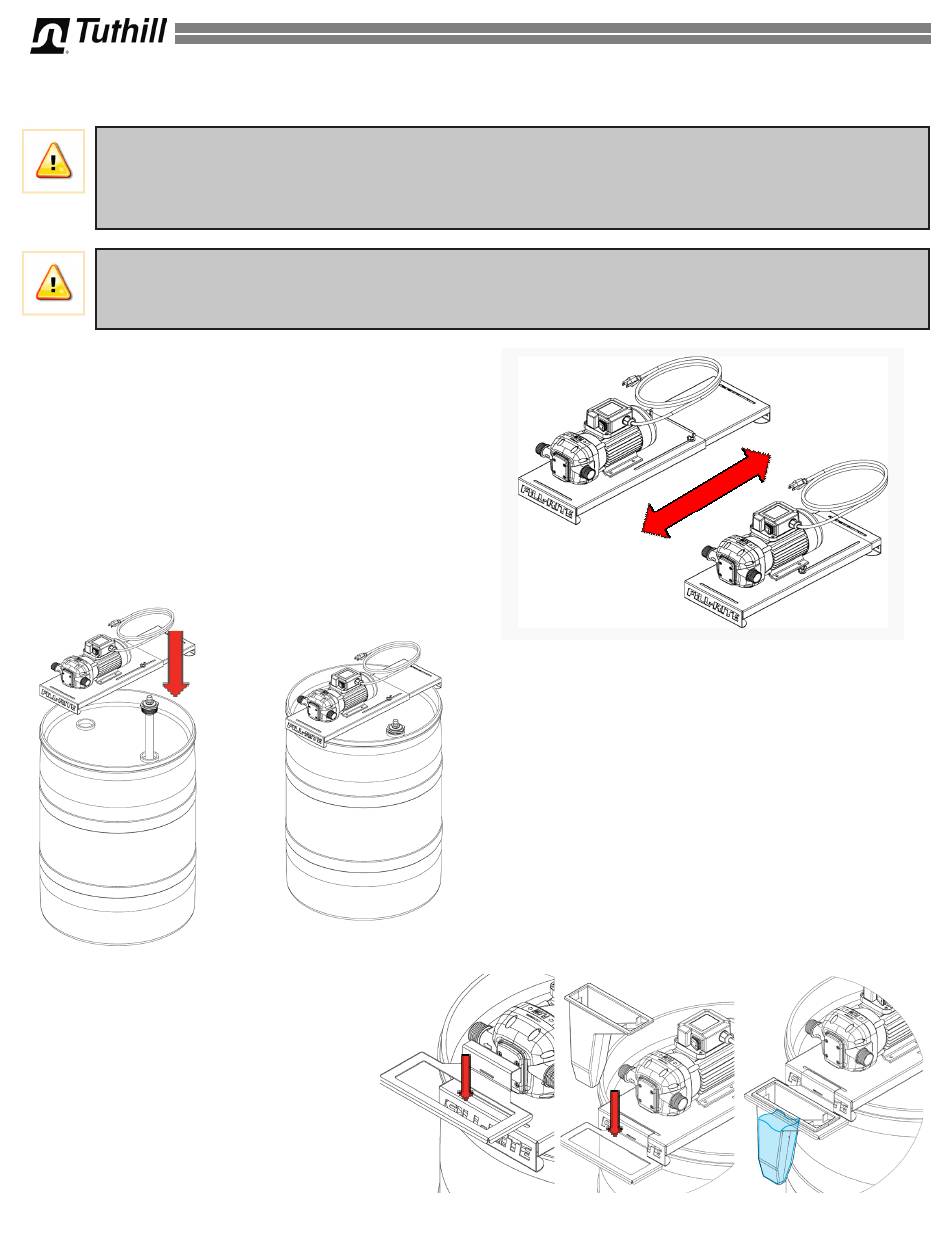

1. Pour ajuster l'ensemble pour fût en fonction de la taille du fût
(114 à 208 litres [30 à 55 gallons]), desserrer les écrous à
oreilles et faire coulisser le plateau comme il se doit pour le
diamètre du fût (Figure 7).
2. Ajuster la longueur du tube d'aspiration pour qu'il débouche
à moins de 5 cm (2 po) du fond du fût une fois qu'il est serré
dans l'adaptateur de bonde. Enfiler le tube d'aspiration de
fût (vendu séparément, repère 6, page 12). Placer la pompe
montée sur le support pour fût sur le rebord du fût. Serrer le
plateau coulissant pour l'engager solidement autour du rebord
du fût. Serrer les écrous à oreilles pour bloquer le support
coulissant (Figure 8).
7. Poser le support de godet de pistolet et le
godet de pistolet (Figure 9a à 9c).
8. Enfiler le support de godet de pistolet dans la
rainure sur le dessus du plateau-support pour
fût. Utiliser un serre-câble pour attacher le
support au plateau (Figure 9a).
9. Insérer le godet de pistolet dans le support de
pistolet et l'enclencher dans l'ouverture.
10. Remplir à moitié d'eau pour empêcher
la cristallisation du FED dans le pistolet
(Figure 9c).
Figure 8
3. Poser le flexible d'aspiration sur le côté aspiration de la
pompe à l'aide des raccords cannelés et du collier de
serrage fournis (voir Figure 4 à la page 5).
4. Raccorder l'autre bout du flexible d'aspiration à un dispositif
d'aspiration au moyen de raccords adaptés (voir Figure 4,
page 5).
5. Poser le flexible de refoulement avec pistolet sur le côté
refoulement de la pompe à l'aide des raccords cannelés et
du collier de serrage fournis (voir Figure 5a et b, page 5).
6. Serrer les colliers de serrage pour sécuriser les flexibles
d'aspiration et de refoulement aux raccords cannelés de
façon à éviter toute fuite (Figure 5c, page 5).
9a
6
Figure 7
9b
9c
