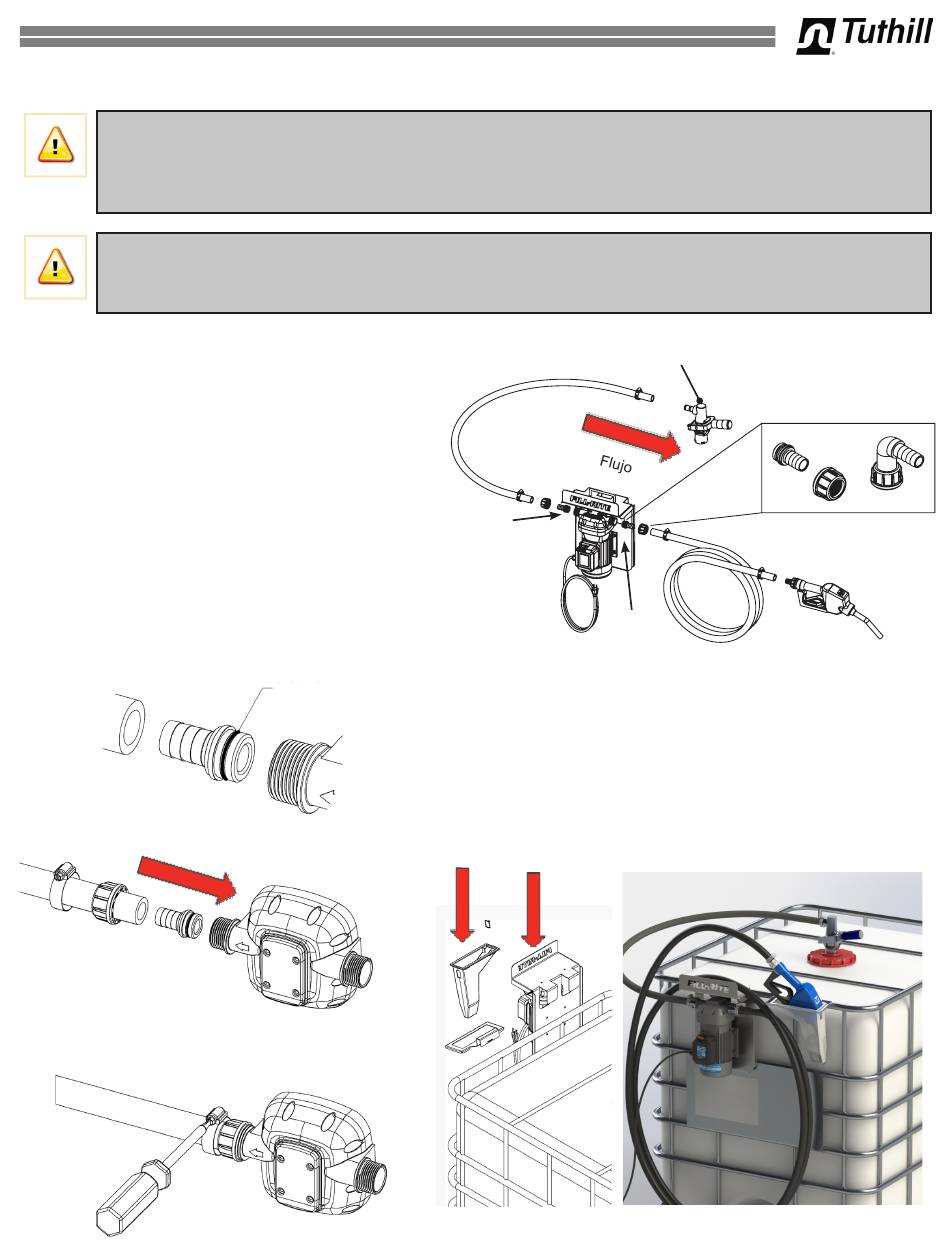

Instalación de contenedor IBC y tanque de transferencia
¡IMPORTANTE! Luego del montaje y la instalación iniciales, purgue todo el sistema de dispensación bombeando de 19
a 38 litros (5 a 10 galones de EE. UU.) de DEF a través de éste. Esto purga el sistema de aire y asegura que se elimine
cualquier impureza que pueda haber en el sistema. Deseche el DEF usado para purgar el sistema con procedimientos de
manejo de DEF aprobados. No devuelva el líquido al tambor o al recipiente de transferencia ni lo use en un vehículo.
¡ADVERTENCIA! NO apriete en exceso los collarines roscados que sellan los conectores acanalados en los puertos de
entrada y salida de la bomba. El diseño cuenta con roscas BSPP y sellos de junta tórica que no requieren demasiado
apriete para proporcionar un sello hermético e impermeable.
1. Cuelgue el soporte de bomba en el contenedor IBC.
2. Instale la manguera de succión en el lado de succión de
la bomba con los conectores para conexión acanalada y
abrazadera de manguera (Figura 4). El lado de succión
es el izquierdo cuando se mira hacia la bomba montada.
3. Instale el extremo opuesto de la manguera de succión
hacia el dispositivo de succión de bucle cerrado con los
conectores adecuados (los modelos
DF012CAT520, DF120CAN520-RP, and
DF012CAN520-RP
incluyen un RPV para conectar)
(Figura 4).
4. Instale la manguera de descarga con la boquilla en
el lado de descarga de la bomba con los conectores
para conexión acanalada y la abrazadera de manguera
incluidos (Figura 4).
5. Apriete cada abrazadera de manguera para fijar
las mangueras de succión y descarga en todos los
conectores para conexión acanalada y evitar fugas de
líquido (Figura 5a hasta 5c).
Figura 5a
Figura 5b
Figura 5c
DF120CAT520,
6.
JUNTA
TÓRICA
7.
8.
5
Entrada
(Succión)
Salida
Enganche el soporte de la boquilla en la jaula para contenedor IBC
en a ubicación preferida. Fíjelo a la jaula con la correa de amarre
incluida (Figura 6a).
Inserte el depósito de boquilla en el soporte de boquilla y encájelo
a presión en la abertura. Agregue agua en el depósito para evitar
la cristalización de urea en la boquilla (Figura 6a).
Enrolle la manguera de descarga alrededor del soporte de la
bomba detrás del reborde Fill-Rite. La instalación final debe verse
como la imagen a continuación (Figura 6b):
Figura 6a
RPV
Figura 4
Figura 6b
