IBM Power Systems 5887 Installation page 52

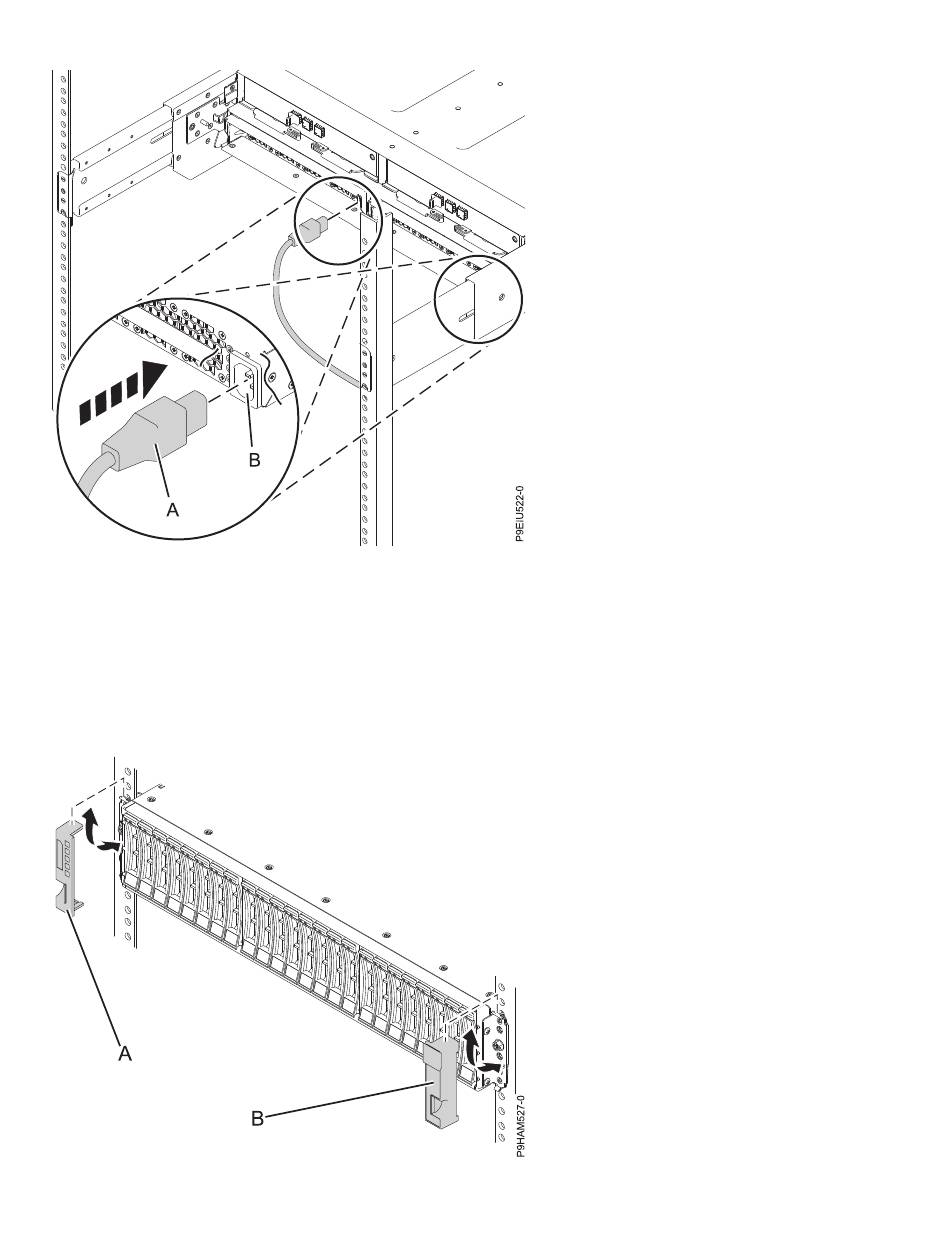

Figure 32. Connexion des cordons d'alimentation
5. Réinstallez le capot latéral gauche (A) contenant les voyants d'activité, ainsi que le capot latéral droit
(B).
a. Ajustez l'emplacement de la partie supérieure du capot sur la languette de la bride du boîtier.
b. Faites pivoter le capot vers le bas jusqu'à ce qu'il se bloque. Assurez-vous que la surface intérieure
du capot est au même niveau que le châssis.
Figure 33. Fixation des capots latéraux
30
Power Systems : Installation du boîtier d'unité de disque 5887
