v Prise en charge des unités d'extension, comme illustré à la figure suivante :
– La carte installée à l'emplacement C2 peut contenir deux ports de câble DDR 12X. En revanche,
l'emplacement C2 ne peut pas contenir à la fois des ports de câble DDR 12X et PCIe.
– La carte installée à l'emplacement C3 peut contenir deux ports de câble DDR 12X. Cependant,
l'emplacement C3 ne peut pas contenir à la fois des ports DDR 12X et des ports PCIe.
v Prise en charge des boîtiers d'unité de disque, comme illustré à la figure suivante :
– Le serveur comporte un port SAS.
v Prise en charge des boîtiers d'unité de disque, comme illustré à la figure suivante :
– La carte installée à l'emplacement C2 peut contenir deux ports de câble PCIe. En revanche,
l'emplacement C2 ne peut pas contenir à la fois des ports de câble DDR 12X et PCIe.
– La carte installée à l'emplacement C3 peut contenir deux ports de câble PCIe. En revanche,
l'emplacement C3 ne peut pas contenir à la fois des ports de câble DDR 12X et PCIe.

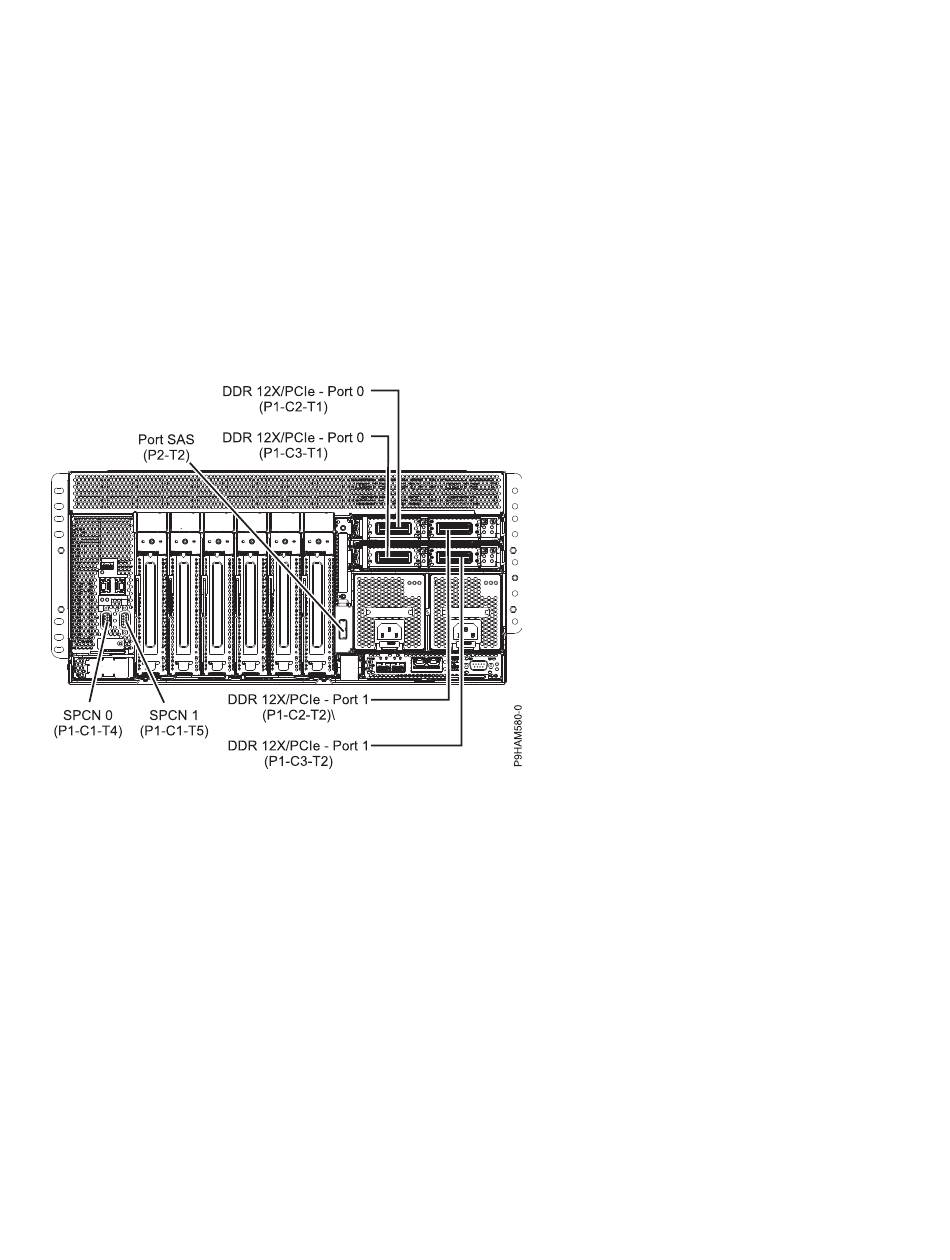

Figure 58. Emplacements de connecteur sur les modèles 8248-L4T, 8408-E8D ou 9109-RMD pour les unités
d'extension, les boîtiers d'unité de disque et les armoires de stockage PCIe.
