L'ensemble des supports utilisés pour la stabilisation du boîtier d'unité de disque 5887 lors du
transport de l'armoire contenant le boîtier se compose de trois éléments : un grand support pour la
fixation au cadre de l'armoire et deux supports plus petits pour la fixation des deux unités ESM.
Prérequis : Un tournevis de taille moyenne est requis pour exécuter cette tâche.
6. Assurez-vous que le bracelet antistatique est bien attaché et qu'il est connecté à une prise de mise à
la terre ou relié à une surface métallique non peinte. Si ce n'est pas le cas, faites-le maintenant.
7. Dégagez les câbles et les cordons de la zone d'installation du support de transport en procédant
comme suit :
a. Localisez l'orifice rainuré dans le petit support avant (A) sous l'unité ESM gauche et dégagez le
cordon d'alimentation (B) qui se trouve dans l'orifice.
b. Tirez avec précaution le cordon d'alimentation vers le haut en le faisant passer par l'orifice du
petit support avant.
c. Après avoir retiré l'extrémité connecteur du cordon d'alimentation de l'orifice (C), laissez pendre
d'un côté la longueur de câble en trop de sorte qu'elle ne vienne pas encombrer votre espace de
travail dans la zone d'installation du support de transport.
d. En utilisant la même technique, retirez et bloquez le cordon d'alimentation droit. Ne déconnectez
pas les cordons d'alimentation de leurs raccordements à l'armoire ou aux autres câbles.

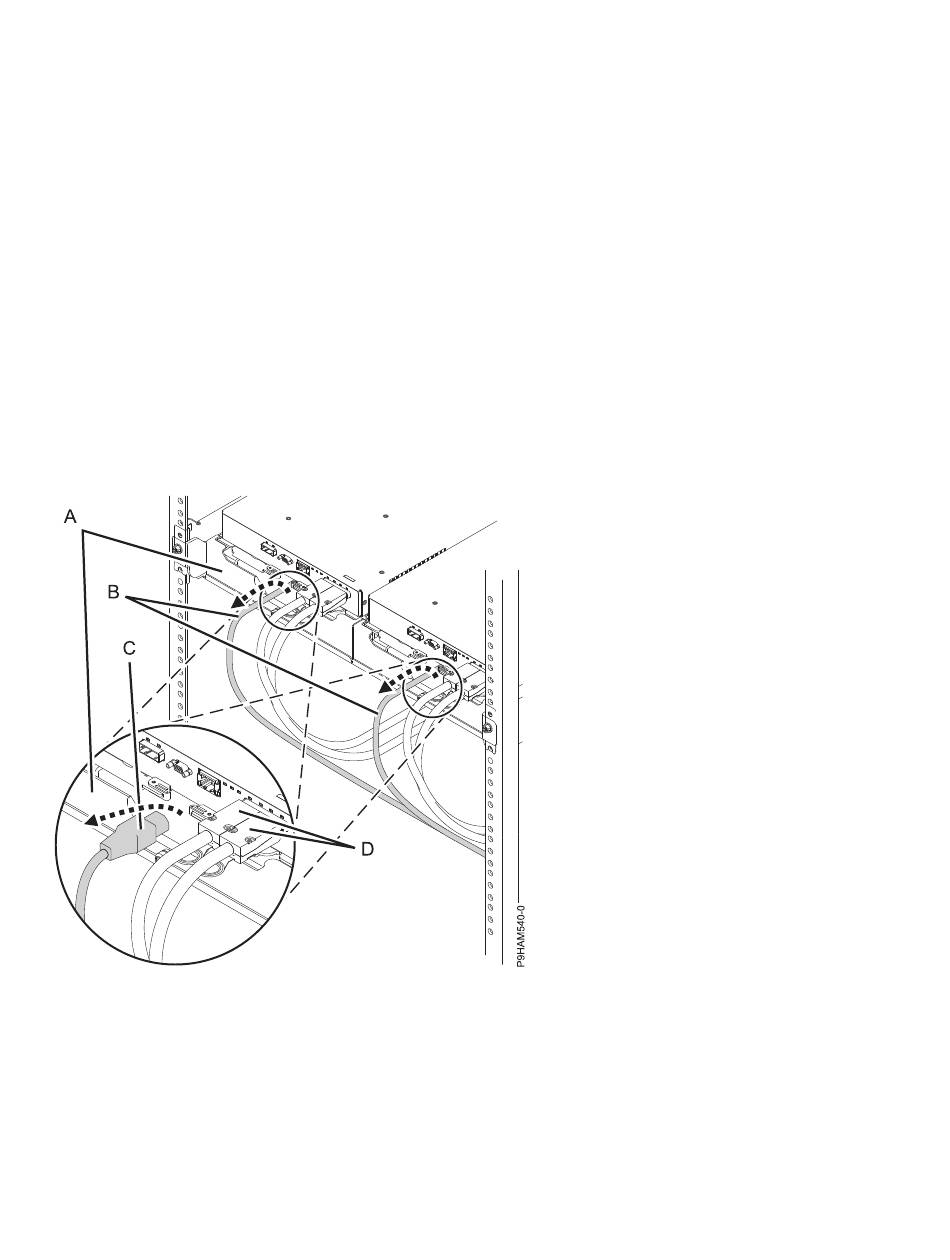

Figure 1. Retrait des cordons d'alimentation de leur position de transport
8. Pour retirer les petits supports et les grands supports, procédez comme suit.
a. Desserrez les deux vis moletées (A) sur les petits supports avant situés sous les unités ESM.
Retirez les supports en les soulevant et en les tirant hors des unités ESM.
