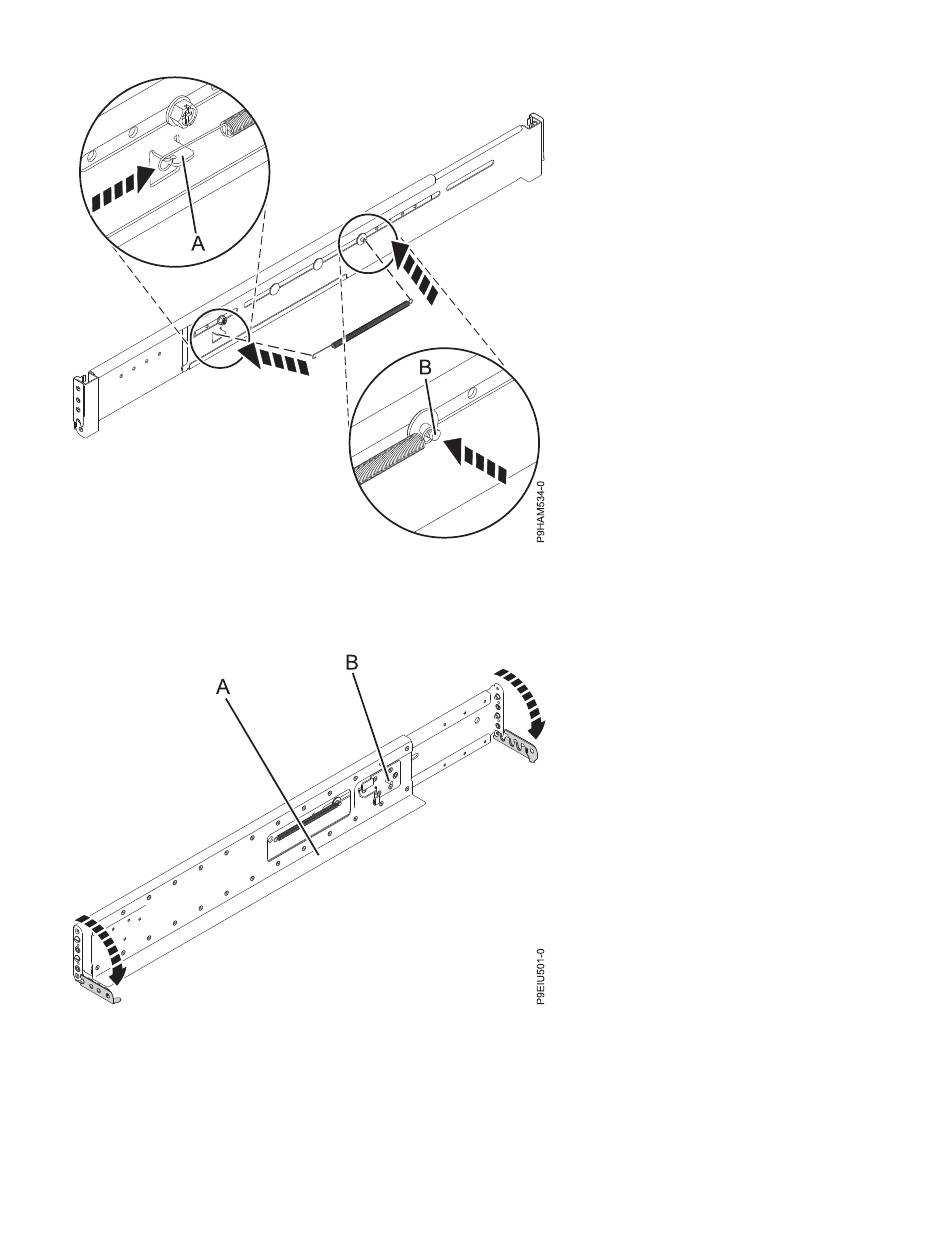

Figure 14. Installation du ressort sur la glissière
4. Ouvrez les pattes de charnière à chaque extrémité de la glissière.
Figure 15. Ouverture de la patte de charnière de la glissière
5. Identifiez la face de l'armoire où la glissière doit être montée en maintenant celle-ci à l'intérieur de
l'armoire en procédant comme suit :
v La glissière est positionnée horizontalement entre l'avant et l'arrière de l'armoire.
v La pièce d'appui (A) se trouve en bas et pointe vers le centre du plateau.
v La butée du boîtier (B) est située à l'arrière de l'armoire.
6. Repérez les deux marques faites précédemment sur les bandes EIA (Electronic Industries Alliances).
Installation d'un boîtier d'unité de disque 5887 ou configuration d'un boîtier d'unité de disque 5887 préinstallé
