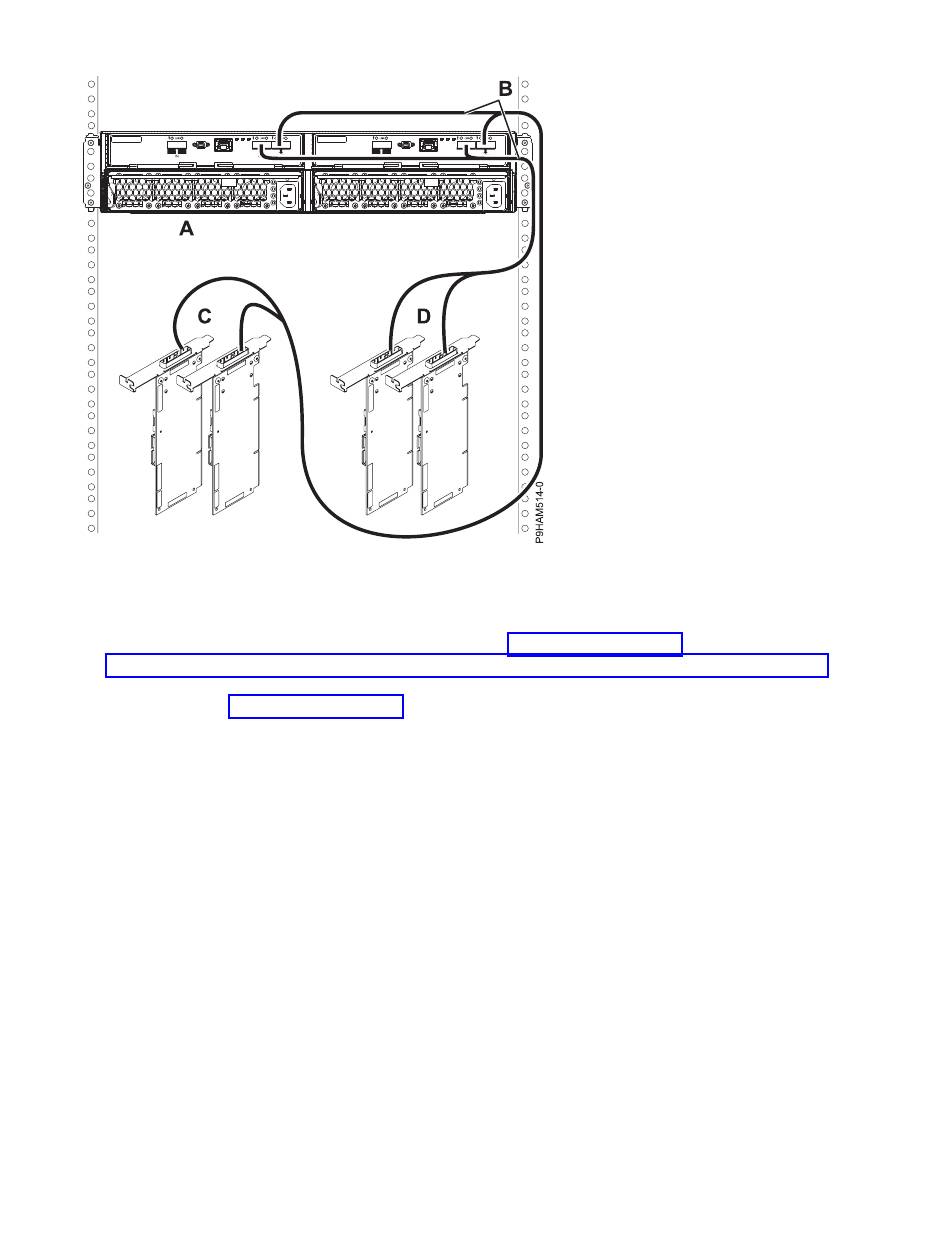

Figure 28. Connexion de mode 2 d'un boîtier d'unité de disque 5887 via des câbles X à deux paires d'adaptateurs
SAS
20. Effectuez une connexion de mode 4 d'un boîtier (A) via des câbles X (B) à quatre adaptateurs SAS
indépendants (C, D, E et F) comme illustré dans la figure 29, à la page 28, puis passez à la section
«Connexion des câbles et des cordons d'alimentation et installation des capots», à la page 29.
Remarque : La figure 30, à la page 28 montre des exemples d'identificateurs P1 et P2.
v Le câble qui se branche sur l'adaptateur SAS indépendant 1 (C) comporte une étiquette avec
l'identificateur P1 (G). Cet adaptateur n'accède à aucun autre adaptateur indépendant et accède
uniquement aux baies d'unité D1 à D6.
v Le câble qui se branche sur l'adaptateur SAS indépendant 2 (D) comporte une étiquette avec
l'identificateur P2 (G). Cet adaptateur n'accède à aucun autre adaptateur indépendant et accède
uniquement aux baies d'unité D7 à D12.
v Le câble qui se branche sur l'adaptateur SAS indépendant 3 (E) comporte une étiquette avec
l'identificateur P1 (G). Cet adaptateur n'accède à aucun autre adaptateur indépendant et accède
uniquement aux baies d'unité D13 à D18.
v Le câble qui se branche sur l'adaptateur SAS indépendant 4 (F) comporte une étiquette avec
l'identificateur P2 (G). Cet adaptateur n'accède à aucun autre adaptateur indépendant et accède
uniquement aux baies d'unité D19 à D24.
