IBM Power Systems 5887 Installation page 47

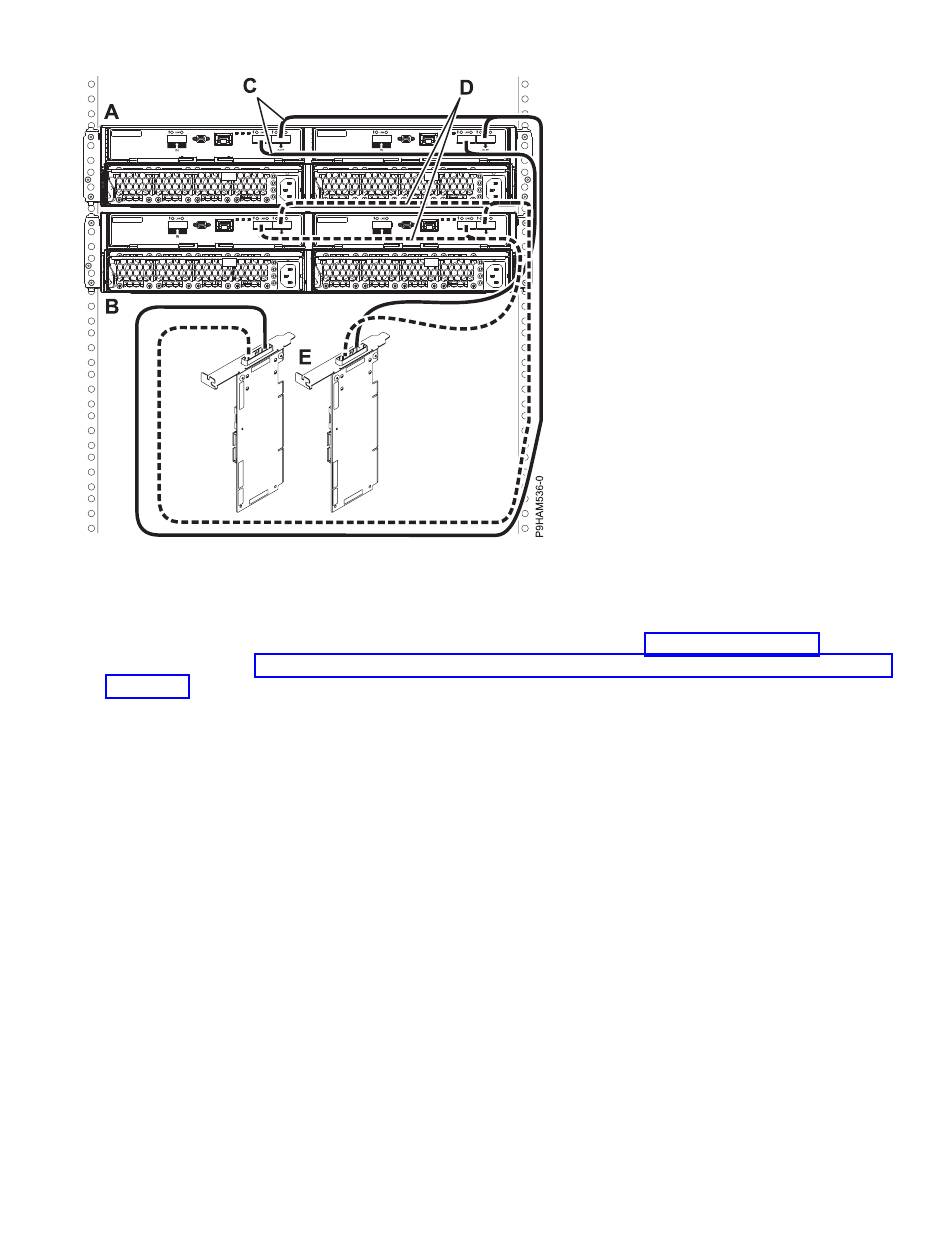

Figure 26. Connexion de mode 1 de deux boîtiers d'unité de disque 5887 via des câbles YO à une paire d'adaptateurs
SAS
18. Effectuez une connexion de mode 2 d'un boîtier d'unité de disque 5887 (A) via des câbles YO (B) à
deux adaptateurs SAS indépendants (C et D) comme illustré dans la figure 27, à la page 26, puis
passez à la section «Connexion des câbles et des cordons d'alimentation et installation des capots», à
la page 29.
Remarques :
v L'adaptateur SAS indépendant 1 (C) n'a pas accès à l'autre adaptateur indépendant et accède
uniquement aux baies d'unité D1 à D12.
v L'adaptateur SAS indépendant 2 (D) n'a pas accès à l'autre adaptateur indépendant et accède
uniquement aux baies d'unité D13 à D24.
