IBM Power Systems 5887 Installation page 74

– La carte installée à l'emplacement C2 peut contenir deux ports de câble DDR 12X. En revanche,
l'emplacement C2 ne peut pas contenir à la fois des ports de câble DDR 12X et PCIe.
– La carte installée à l'emplacement C3 peut contenir deux ports de câble DDR 12X. Cependant,
l'emplacement C3 ne peut pas contenir à la fois des ports DDR 12X et des ports PCIe.
v Prise en charge des boîtiers d'unité de disque, comme illustré à la figure suivante :
– Le serveur comporte un port SAS.
v Prise en charge des boîtiers d'unité de disque, comme illustré à la figure suivante :
– La carte installée à l'emplacement C2 peut contenir deux ports de câble PCIe. En revanche,
l'emplacement C2 ne peut pas contenir à la fois des ports de câble DDR 12X et PCIe.
– La carte installée à l'emplacement C3 peut contenir deux ports de câble PCIe. En revanche,
l'emplacement C3 ne peut pas contenir à la fois des ports de câble DDR 12X et PCIe.

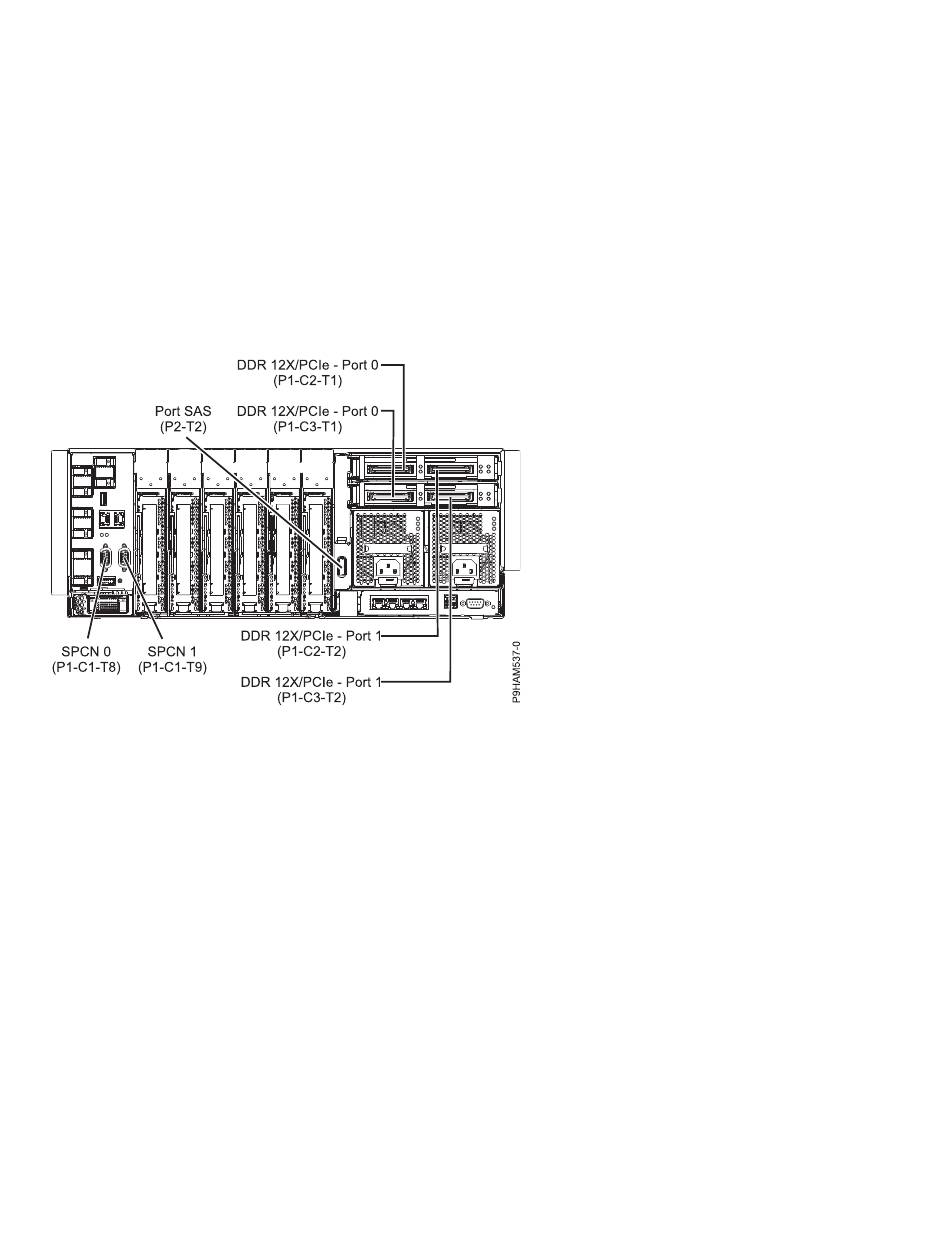

Figure 61. Emplacements de connecteur des modèles 9117-MMD ou 9179-MHD pour les unités d'extension, les
boîtiers d'unité de disque et les armoires de stockage PCIe
52
Power Systems : Installation du boîtier d'unité de disque 5887
