4. Mise en service
4.4
Témoins LED des distributeurs
1
0
1
2
3
4
1
LED de l'emplacement de distrib. n° 0
2
Emplacement de distributeur n° 0

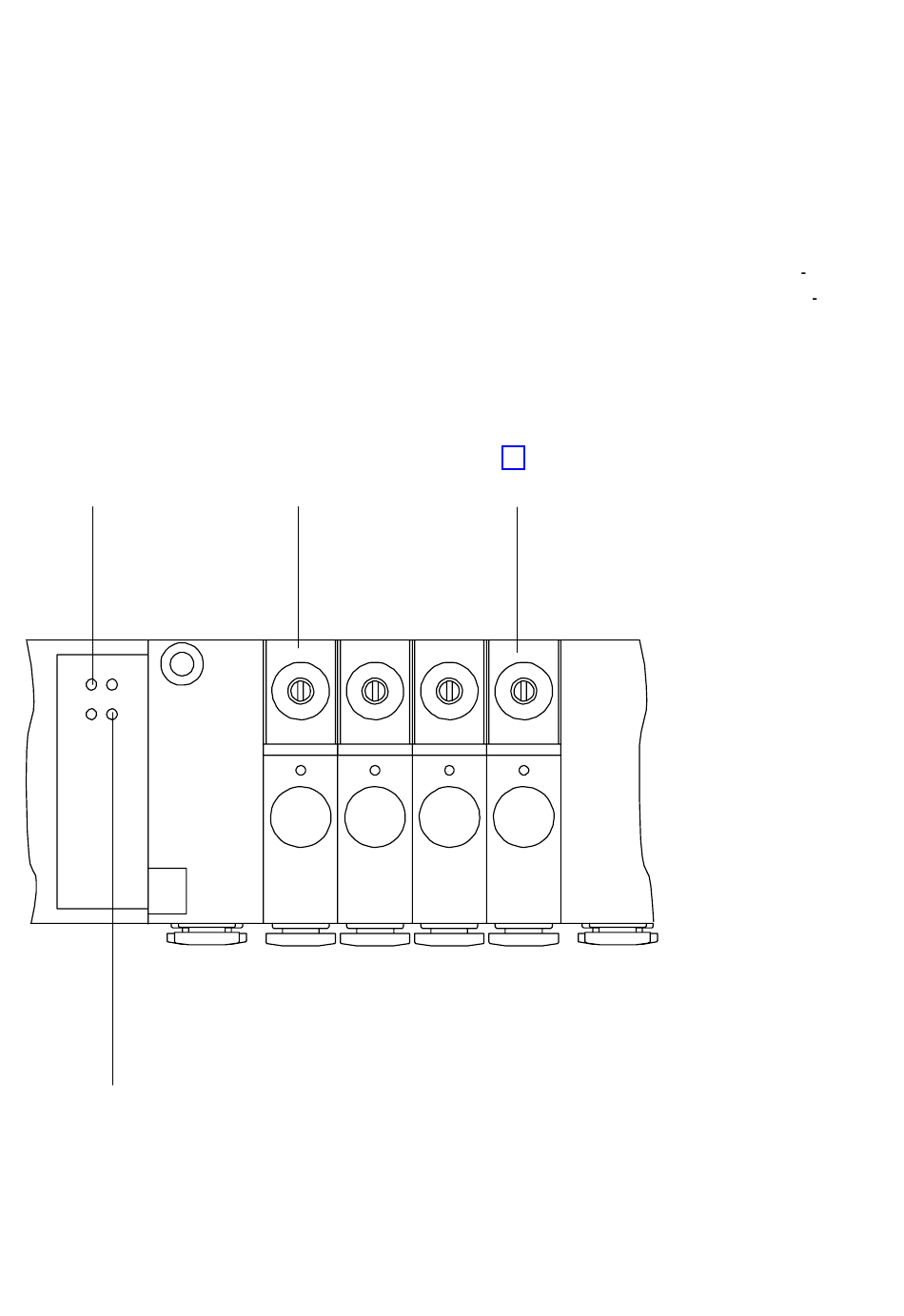

Fig. 4/2 : Affectation des LED aux emplacements de distributeurs
4−12
A chaque bobine correspond une LED jaune. Cette LED indi
que l'état de commutation des bobines de distributeurs lors
que le terminal CPV−SC est opérationnel. L'affectation des
LED aux différents emplacements de distributeur est faite
dans l'ordre croissant. Par conséquent, la LED 0 est affectée à
l'emplacement de distributeur n° 0, etc. Les emplacements
de distributeurs sont numérotés dans l'ordre croissant de la
gauche vers la droite (voir Fig. 4/2).
2
3
4
3
Emplacement de distributeur n° 3
LED de l'emplacem. de distrib. n° 3
Festo P.BE−CPVSC−FR fr 0412c
