REF 542plus REF 542plus
74
Unité de protection et de supervision multifonction
pour cellules de postes
Manuel de l'opérateur

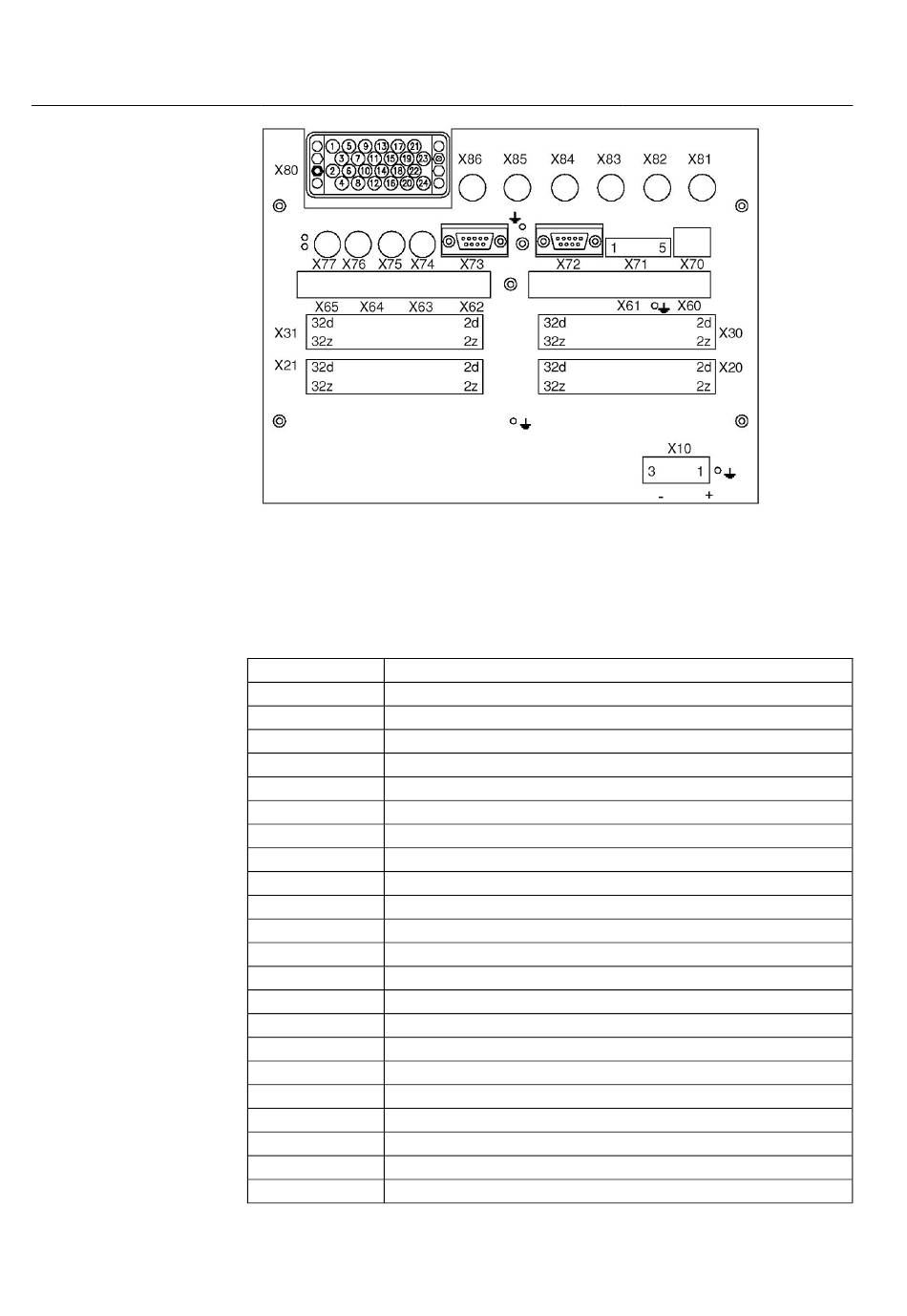

Fig. 19.-2 Platine de branchement du REF 542plus en version standard avec
connecteur mixte d'entrées analogiques
Tableau 19.-1 résumé des connecteurs.
Tableau 19.-1 Connecteurs
Connecteur Signification
X10 Alimentation électrique de l'unité de base
X20 Première entrée TOR,
X21 Première sortie TOR,
X30 Deuxième entrée TOR,
X31 Deuxième sortie TOR,
X40 Troisième entrée TOR,
X41 Troisième sortie TOR,
X50 sorties analogiques 4-20 mA, entrées analogiques 4-20 mA
X51 entrée analogique 4-20 mA Interface de service RS 232
X52 interface analogique de service 4-20 mA CAN
X60 Modbus RS 485, canal 2 ; COM L-COM I TX; SPABUS RX
X61 Modbus RS 485, canal 1 ; COM L-COM I RX; SPABUS TX
X62 Modbus optique, RX canal 1
X63 Modbus optique, TX canal 1
X64 Modbus optique, RX canal 2
X65 Modbus optique, TX canal 2
X66 Connecteur optique LC sur le module Ethernet
X67 Connecteur optique LC sur le module Ethernet
X68 Connecteur RJ-45 sur le module Ethernet
X69 Connecteur RJ-45 sur le module Ethernet
X70 Ethernet 10 Mb/s RJ-45
X71 Connecteur CAN ouvert ISO11898
1MRS756819
A051447
