1MRS756819
3.
3.1.
Unité de protection et de supervision multifonction
pour cellules de postes
Manuel de l'opérateur
Caractéristiques de l'IHM
Le REF 542plus est montré sur la Fig. 3.-1. Cette IHM présente un écran LCD
rétro-éclairé, 8 boutons poussoirs, plusieurs DEL et un capteur de clés électroniques.
Cette nouvelle IHM internationale est intégrée au REF 542plus à partir de la version
2.5.
La résolution de l'affichage est de 320x240 (QVGA) et l'affichage prend en charge
la totalité des caractèresUnicode. Toutes les langues, y compris le chinois par
exemple, peuvent donc être clairement affichées. Cette IHM permet de travailler
simultanément dans deux langues. La langue locale peut être définie comme
première langue avec l'outil d'exploitation correspondant. La seconde langue est
automatiquement l'anglais. Il est très facile de remplacer la langue de l'IHM par une
autre langue.

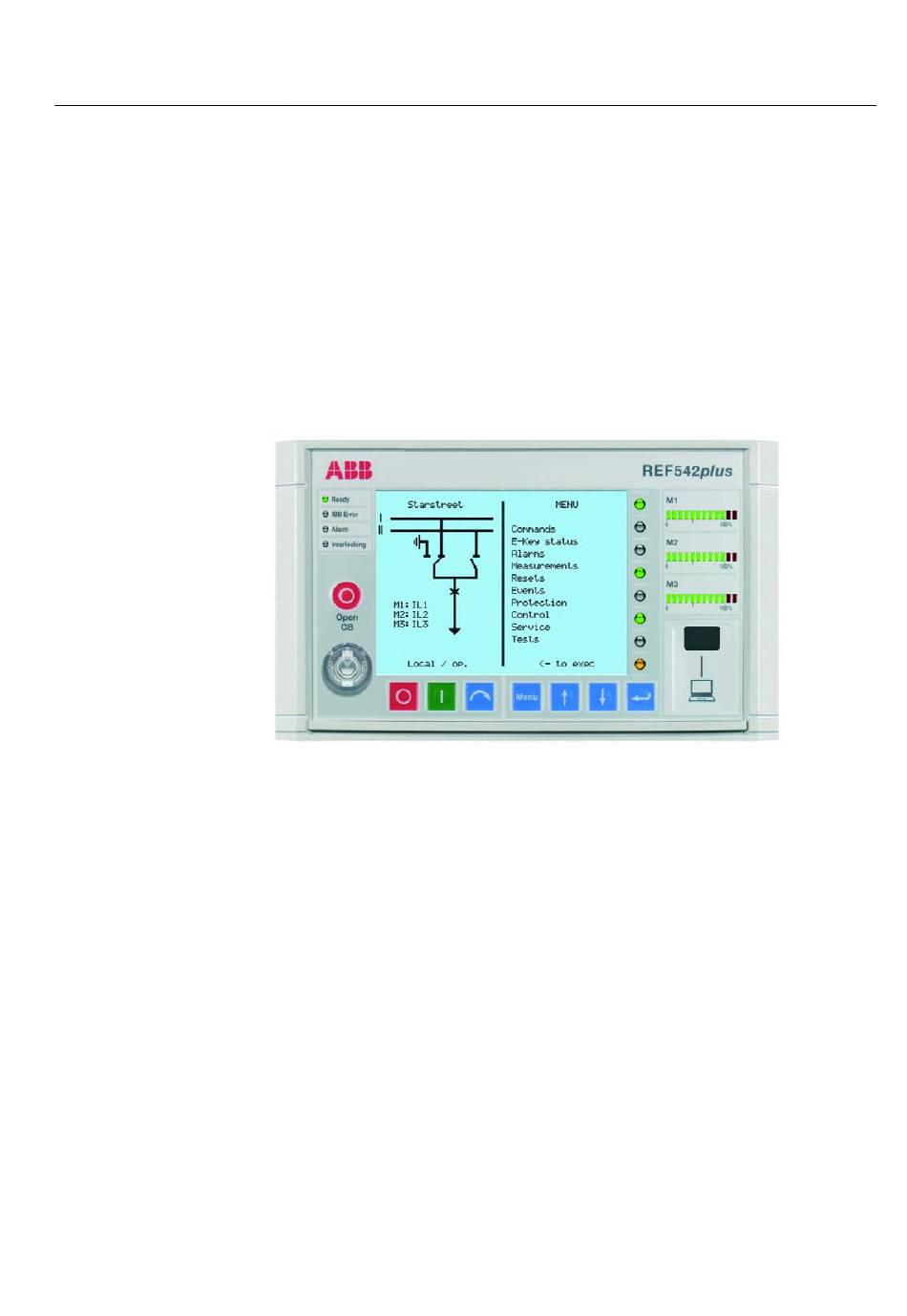

Fig. 3.-1
RIHM REF 542plus
L'écran LCD, dans la vue du Schéma Unifilaire, affiche une représentation
graphique des objets primaires contrôlés ou surveillés par le REF 542plus dans le
tableau correspondant. La moitié droite de l'écran LCD est destinée à l'affichage en
clair d'informations telles que les mesures et évènements de protections. Le niveau
de contraste se règle automatiquement pour une lecture optimale et peut être ajusté
en cas de besoin.
L'IHM est divisée en trois zones principales:
Zone de contrôle
Le côté gauche de l'IHM est destiné au contrôle des objets primaires. Les boutons de
commande et les informations relatives au contrôle du tableau se situent dans cette
zone.
REF 542plus
REF 542plus
A051327
13
