1MRS756819
4.
Unité de protection et de supervision multifonction
pour cellules de postes
Manuel de l'opérateur
Comportement lors de la mise sous tension
Avant de mettre sous tension le dispositif de commutation, vérifiez que
les fonctions de protection de REF 542plus sont correctement
configurées et que l'unité fonctionne bien (LED READY verte).
Lors de la mise sous tension, l'unité IHM affiche ceci sur l'écran LCD pendant
quelques secondes :

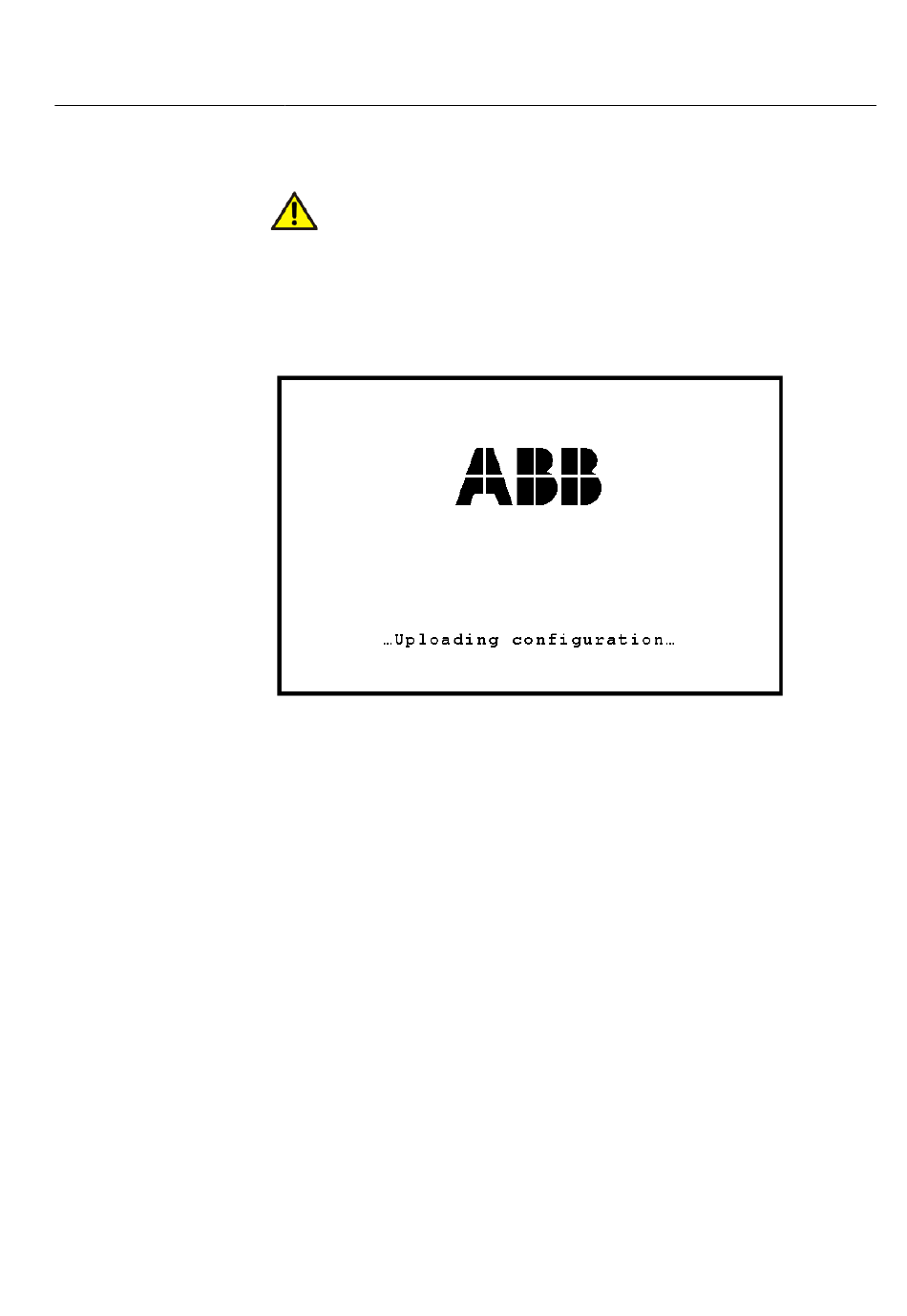

Fig. 4.-1
LCD REF 542plus lors de la mise sous tension
Ensuite, la partie gauche du LCD affiche le schéma unifilaire du tableau et la partie
droite affiche le menu par défaut. Une fois l'initialisation terminée et l'unité
opérationnelle, la LED READY (prêt) s'allume.
REF 542plus
REF 542plus
A051339
19
