10.4.6 Réglage de l'écart gicleur - buse d'air
▶

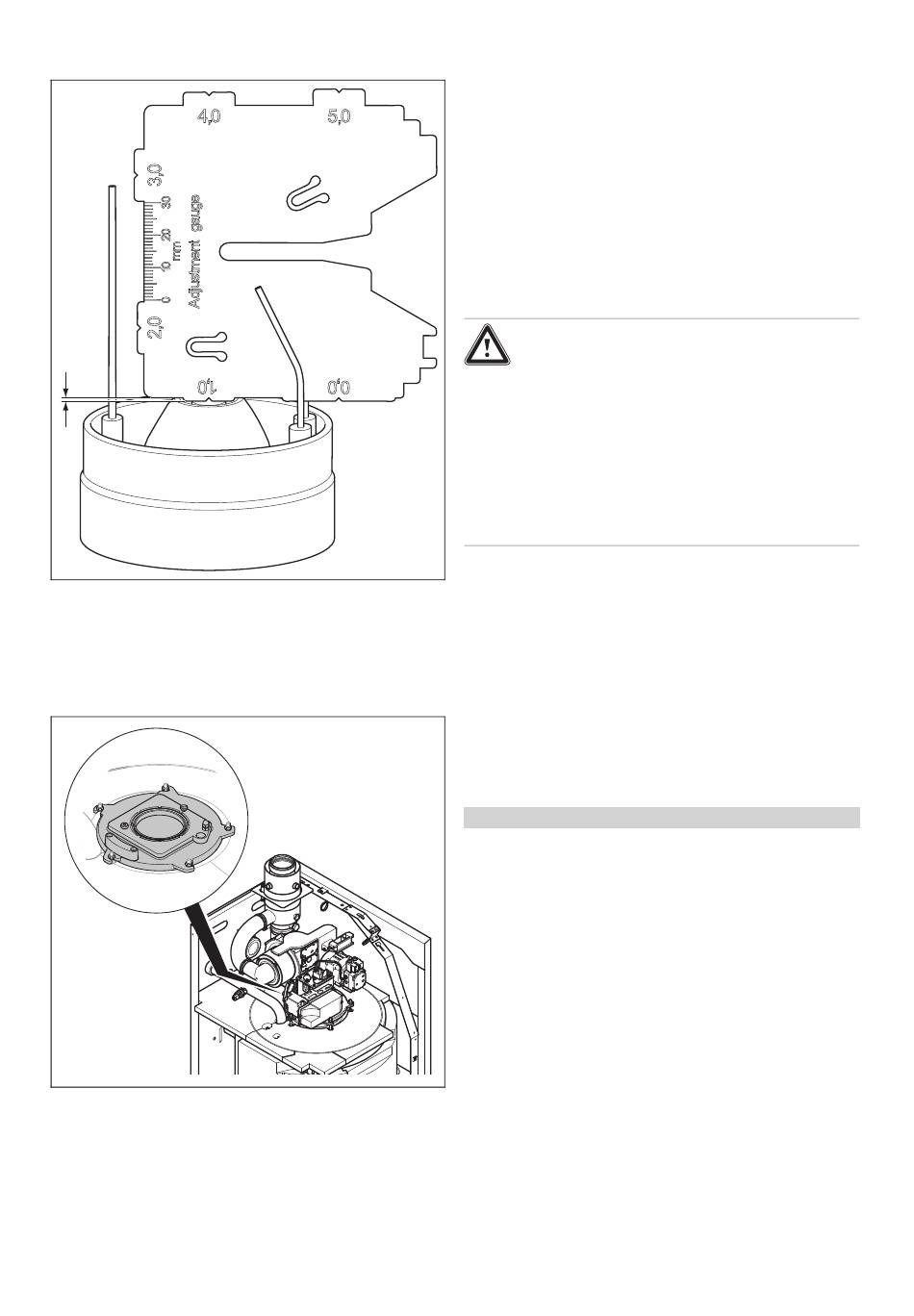

Vérifiez l'écart entre le gicleur et la buse d'air à l'aide du
gabarit de réglage. Reportez-vous à la distance indiquée
dans le tableau correspondant :
Réglages d'usine (→ page 60)
10.4.7 Montage du brûleur
1.
Lubrifiez le joint torique.
2.
Retirez le brûleur de la position de maintenance en le
soulevant.
3.
Tournez le brûleur de sorte que le ventilateur se re-
trouve à l'arrière et que les électrodes soient orientées
vers le bas.
4.
Remplacez le joint du brûleur.
0020124852_03 icoVIT exclusiv Notice d'installation et de maintenance
Inspection et maintenance 10
5.
Mettez le brûleur sur le collet, puis faites-le tourner
légèrement dans le sens inverse des aiguilles d'une
montre.
6.
Serrez la vis de service.
7.
Fixez le tuyau d'air frais au brûleur à l'aide d'un collier.
8.
Enfichez les deux connecteurs reliant le système élec-
tronique et le brûleur sur la cornière du le système élec-
tronique supplémentaire.
10.5
Mise en fonctionnement après la
maintenance
10.5.1 Exécution d'un essai fonctionnel après
maintenance
Danger !
Risque d'intoxication en cas de système
ventouse incomplet
Un système ventouse pas totalement monté
peut provoquer une intoxication.
▶
Ne faites fonctionner le produit qu'avec le
système ventouse entièrement monté et
fermé, qu'il s'agisse de la mise en fonc-
tionnement, d'un contrôle ou du fonction-
nement continu.
1.
Contrôlez le fonctionnement de tous les dispositifs de
pilotage, de régulation et de surveillance.
2.
Allumez le produit.
3.
Contrôlez l'étanchéité du produit, des conduites de
condensats et du système d'évacuation des gaz de
combustion.
4.
Vérifiez si le siphon contient assez d'eau.
5.
Contrôlez le fonctionnement du chauffage en activant la
fonction Ramonage.
◁
La pompe de chauffage doit démarrer et le brûleur
se mettre en marche dès que la fonction Ramonage
est activée.
Validité: Produit raccordé à un ballon d'eau chaude sanitaire
▶
Contrôlez le fonctionnement de la production d'eau
chaude en provoquant une demande de chaleur.
10.5.2 Contrôler la pression de la pompe à fioul et la
régler si nécessaire
1.
Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 14)
