10 Inspection et maintenance
11. Raccordez la fiche de connexion au préchauffeur de
fioul.
12. Remettez en place le dispositif de mélange.
13. Serrez la vis du dispositif de mélange.
14. Vérifiez l'écart entre la buse d'air et le gicleur à l'aide
du gabarit de réglage.
15. Branchez les connecteurs aux électrodes.
16. Raccordez tous les connecteurs. Le connecteur du pré-
chauffeur de fioul doit être positionné face aux élec-
trodes d'allumage.
9.4.12 Finalisation de la réparation
1.
Montez le couvercle de protection. (→ page 15)
2.
Raccordez le produit à l'alimentation électrique.
10 Inspection et maintenance
▶
Vous trouverez une vue d'ensemble des travaux d'ins-
pection et d'entretien requis dans le plan d'inspection et
d'entretien en annexe.
▶
Effectuez les travaux d'inspection et d'entretien dans
l'ordre stipulé dans la liste de contrôle de maintenance
en annexe.
▶
Documentez chacune des étapes de la liste de contrôle
de maintenance.
10.1
Opérations préalables à la maintenance
1.
Débranchez le produit de l'alimentation électrique une
fois la phase de marche à vide du ventilateur terminée.
2.
Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 14)

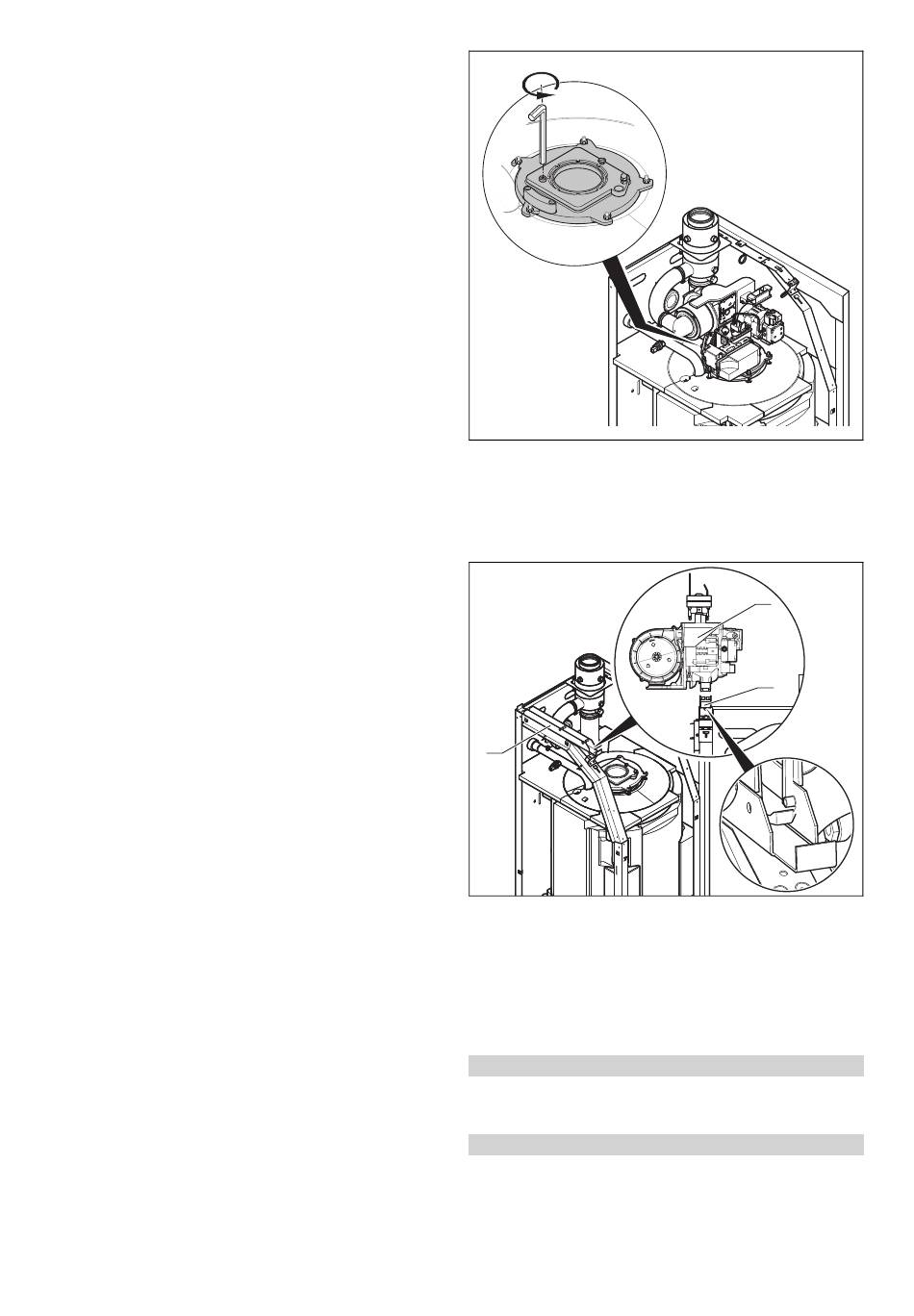

10.1.1 Amener le brûleur en position d'entreposage
1.
Coupez la connexion électrique du boîtier de
commande au brûleur.
2.
Retirez la traverse supérieure.
3.
Posez la traverse supérieure sur l'une des contre-fiches
latérales de la chaudière.
4.
Fixez la traverse au moyen des deux vis.
5.
Desserrez le tuyau d'air frais du brûleur.
32
6.
Desserrez la vis de service.
7.
Tournez légèrement le brûleur dans le sens des ai-
guilles d'une montre.
8.
Faites sortir le brûleur.
9.
Retournez le brûleur.
2
2
1
Brûleur
10. Déplacez le brûleur en position d'entreposage.
11. Faites glisser le brûleur sous les tenons de verrouillage.
10.2
Nettoyage de l'appareil
10.2.1 Nettoyage de la conduite des condensats
Validité: Produit avec neutraliseur de condensats
▶
Nettoyez le dispositif de neutralisation en vous confor-
mant aux instructions de la notice correspondante.
Validité: Produit avec pompe à condensats
▶
Nettoyez la pompe à condensats en vous conformant
aux instructions de la notice correspondante.
Notice d'installation et de maintenance icoVIT exclusiv 0020124852_03
1
1
2
2
2
Barre transversale
