Différence
Longueur maximale de la conduite de
de hauteur
fioul pour un diamètre intérieur de 4 mm
entre l'as-
m
piration du
fioul et le
brûleur (H)
m
VKO 156/3-7
0
30
1
30
2
30
3
30

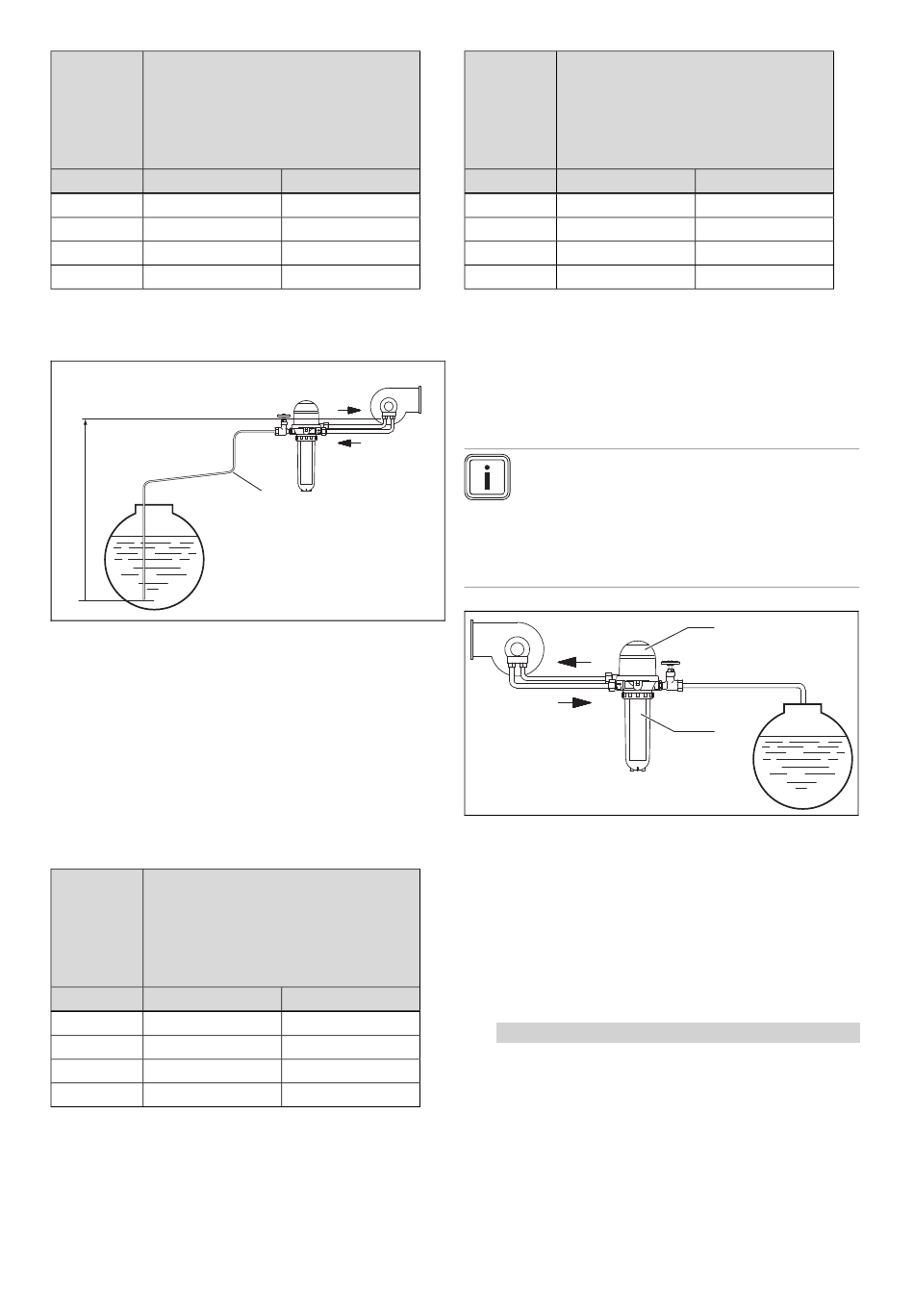

5.1.2.3 Alimentation en fioul dans le système
monotube ; réservoir de fioul bas
H
La hauteur d'aspiration statique est de max. 3,0 m = distance
verticale entre la pompe à fioul au niveau du brûleur et la
soupape d'aspiration dans le réservoir de fioul. La longueur
de la conduite de fioul tient compte de tous les tubes hori-
zontaux, verticaux, ainsi que des coudes et des éléments de
robinetterie.
Pour cela, il faut tenir compte des résistances respectives
de la vanne antiretour, de la vanne d'arrêt, du filtre à fioul
et de quatre coudes à 90° pour une huile qui présente une
2
viscosité de 6 mm
/s. S'il y a des éléments de robinetterie
ou des coudes supplémentaires, qui présentent aussi une
résistance, la longueur de conduite doit être réduite d'autant.
Différence
Longueur maximale de la conduite de
de hauteur
fioul pour un diamètre intérieur de 4 mm
entre l'as-
m
piration du
fioul et le
brûleur (H)
m
VKO 156/3-7
0
30
1
30
2
30
3
23
0020124852_03 icoVIT exclusiv Notice d'installation et de maintenance
VKO 256/3-7
30
30
30
30
Ø d i
VKO 256/3-7
30
30
21
13
Différence
Longueur maximale de la conduite de
de hauteur
fioul pour un diamètre intérieur de 4 mm
entre l'as-
m
piration du
fioul et le
brûleur (H)
m
VKO 156/3-7
0
30
1
30
2
30
3
30
5.1.3
Accessoires optionnels
Les accessoires figurent dans la liste de prix.
5.2
Installation de la conduite de fioul
Montage du purgeur de fioul avec filtre à pollen
intégré
Remarque
Pour éviter les dysfonctionnements du brûleur
sous l'effet de bulles d'air ou de particules en
suspension, vous devez installer un purgeur de
fioul automatique avec filtre à pollen intégré de
la gamme des accessoires Vaillant, avec une fi-
nesse de filtration de 5 à 20 μm.
1.
Installez le purgeur à fioul (1) conformément à la notice
d'installation.
2.
Installez le purgeur de fioul automatique avec filtre à
pollen.
3.
Raccordez les tuyaux de fioul du brûleur au purgeur à
fioul.
Détermination de la longueur maximale de la
conduite de fioul
Alternative 1:
4.
Condition: Le réservoir de fioul est situé plus haut que le brûleur.
▶
Montez la valve anti-siphon.
▶
Conformez-vous bien à la longueur maximale de
la conduite de fioul. Pour cela, reportez-vous aux
valeurs du tableau.
Installation 5
VKO 256/3-7
30
30
30
18
1
2
17
