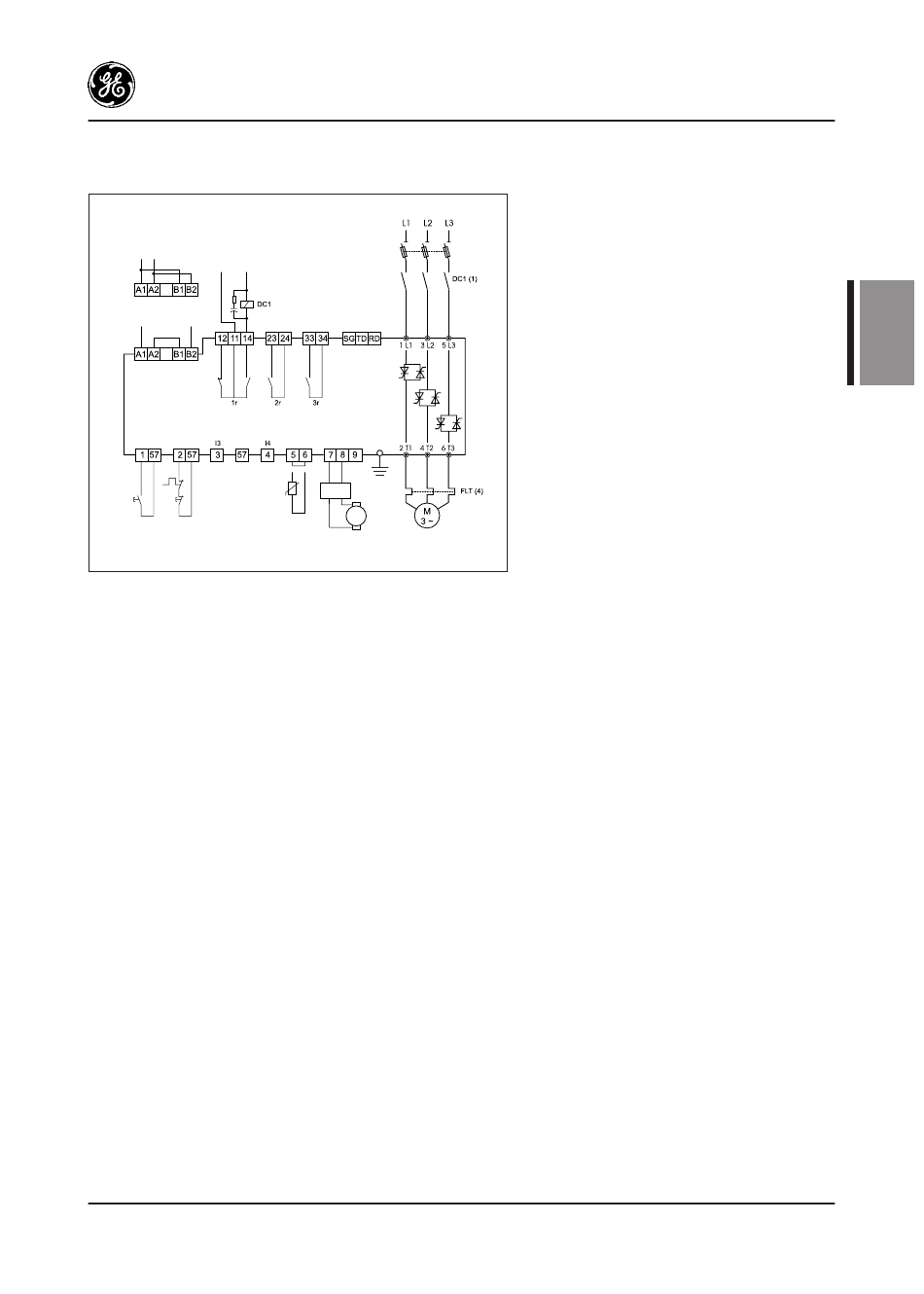

Diagramme de base avec rampe linéaire
Alimentation
110 / 120V AC
Alimentation
220 / 240V AC
Sortie relais programmables
Entrées programmables (3)
FT1
Moteur
Marche Arrêt
thermistor
Bouton-poussoir
commande (2)
Fonction rampe linéaire
La fonction rampe linéaire est activée par réglage de «Dxxx» sur ON. Dans ce cas la rampe linéaire est indépendante de la charge.
Cette application nécessite un contrôle de vitesse par dynamo tachymétrique. (page B.24 pour détails)
TAV-5
T6
Rampe
linéaire (5)
Remarques
(1) Le contacteur de séparation DC1 n'est pas indis-
pensable pour la commande moteur.
Cependant DC1 procure une isolation galvanique
de l'alimentation, augmentant ainsi la sécurité.
(2) Sur cet exemple, la commande Start et Stop
est réalisée par boutons-poussoirs. La
commande permanente se réalise par
raccordements des bornes 1, 2 et 57 selon
schéma à la page B.12
(3) Les relais de sortie permettent une action
directe sur contacteurs selon informations à la
page B.11
(4) L'ASTATplus est équipé d'un relais électronique
de protection contre les surcharges, adapté aux
principales applications.
Il est possible d'ajouter une protection externe
si les normes locales l'exigent ou pour protéger
le moteur contre les défauts d'équilibrage de
phases.
(5) La fonction rampe linéaire est activée par
réglage de «Dxxx». Prévoir un retour par
dynamo tachymétrique.
ASTATplus
B
33
