4. Programmation

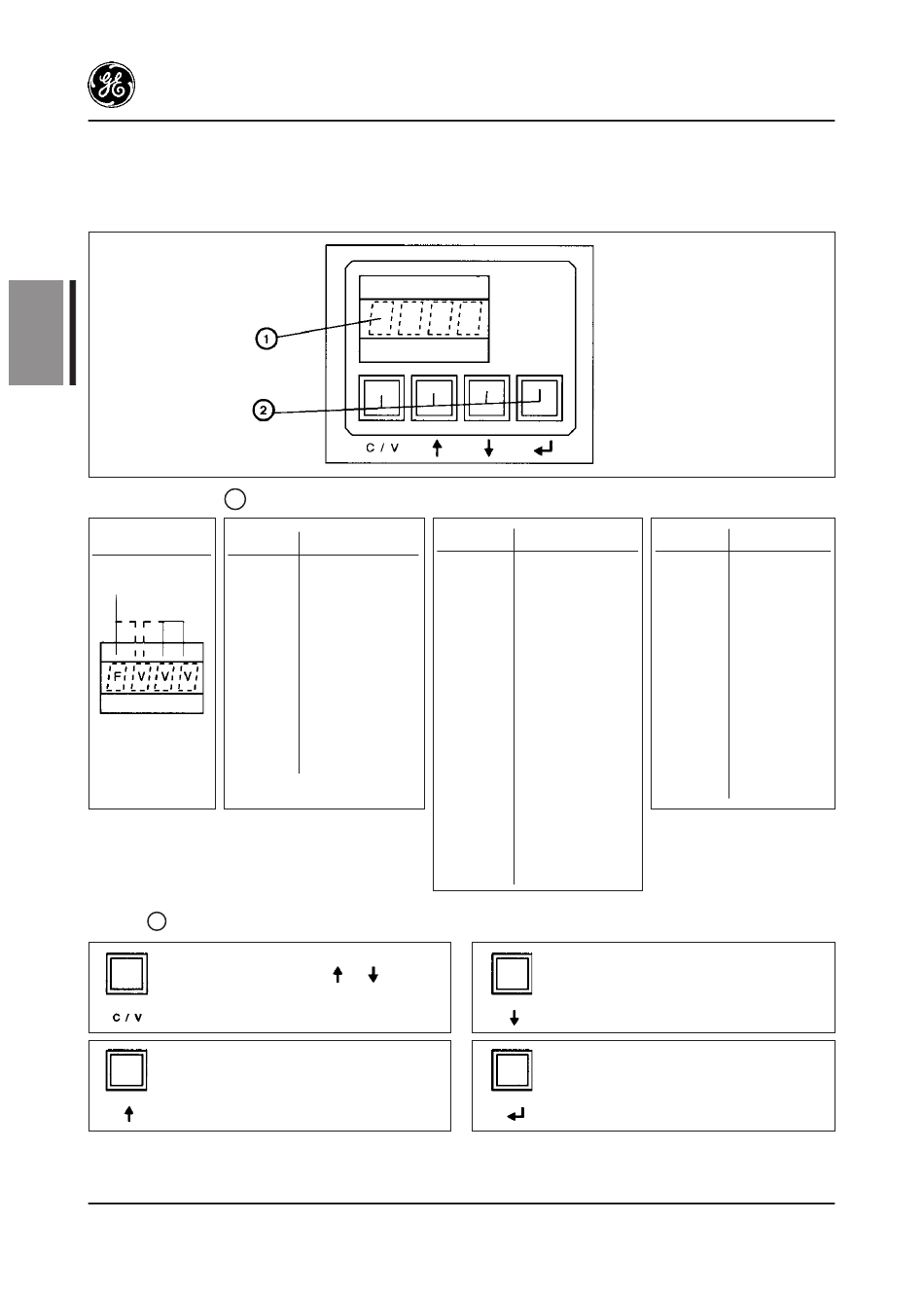

4.1. Description du panneau de contrôle
B
16
Affichage digital
Structure digitale
Code fonction
Données
Clavier
Utilisation pour accéder aux différents paramètres de programmation
2
SÉLECTION
A utiliser avec les touches
sélectionner les paramètres ou fonctions
à afficher ou modifier.
RÉGLAGE / AUGMENTATION
Augmente la valeur du paramètre
sélectionné.
1
contrôle digital, indication état, codes erreurs, valeurs de réglage
F V V V
Code de fonctionnement
O N
Equipement sous tension
S T O P
Ordre d'arrêt local
L O C K
Ordre d'arrêt à distance
P U L S
Impulsion de démarrage
R A M P
Rampe d'accélération
F U L L
Pleine conduction
S A V E
Economie d'énergie
S O F T
Arrêt contrôlé
P U M P
Contrôle de pompe
D C B K
Freinage par CC
F U L L
By-pass
I
N C H
Marche impulsion /
Vitesse lente
T A C H
Rampe linéaire avec D.T.
ou
pour
F V V V
Code d'erreur
E 0 1 0
Erreur de fréquence
E 0 1 1
Surcharge
E 0 1 3
Défaut synchronisme
E 0 1 4
Thyristor phase U
E 0 1 5
Thyristor phase V
E 0 1 6
Thyristor phase W
E 0 1 7
Thermostat dissipateur
E 0 1 8
Sonde thermique moteur
E 0 1 9
Perte de phase U
E 0 2 0
Perte de phase V
E 0 2 1
Perte de phase W
E 0 2 2
Blocage rotor
E 0 2 3
Défaut interne
E 0 2 5
Temps de démarrage
excessif
E 0 2 6
Temps de marche lente
excessif
E 0 2 7
Verrouillage
E 0 2 8
Sous-tension
E 0 2 9
Sur-tension
E 0 3 0
Sous-intensité
E 0 3 1
Sur-intensité
E 0 3 2
RÉGLAGE / DIMINUTION
Réduit la valeur du paramètre sélectionné.
ENTRÉE / SAUVEGARDE
- Introduit en mémoire la nouvelle valeur du
paramètre
- Actualise la valeur du paramètre avec la
valeur visualisée
ASTATplus
F F/V V V
Codes de fonction (*)
M x x x
Courant moteur
v x x x
Version logiciel
.
.
.
.
P F x x
Facteur de puissance
.
.
.
.
L x x x
Limitation de courant
T x x x
Couple de démarrage
a x x x
Temps rampe accélération
d x x x
Temps rampe décélération
S x x x
Arrêt contrôlé
.
.
.
.
L K x x
Verrouillage
.
.
.
.
(*) exemples, détails en 4.2 voir page
B17, 4.3 voir page B19, 4.4 voir page
B20, 4.5 voir page B21 et 4.6 voir
page B23
