6. Annexes

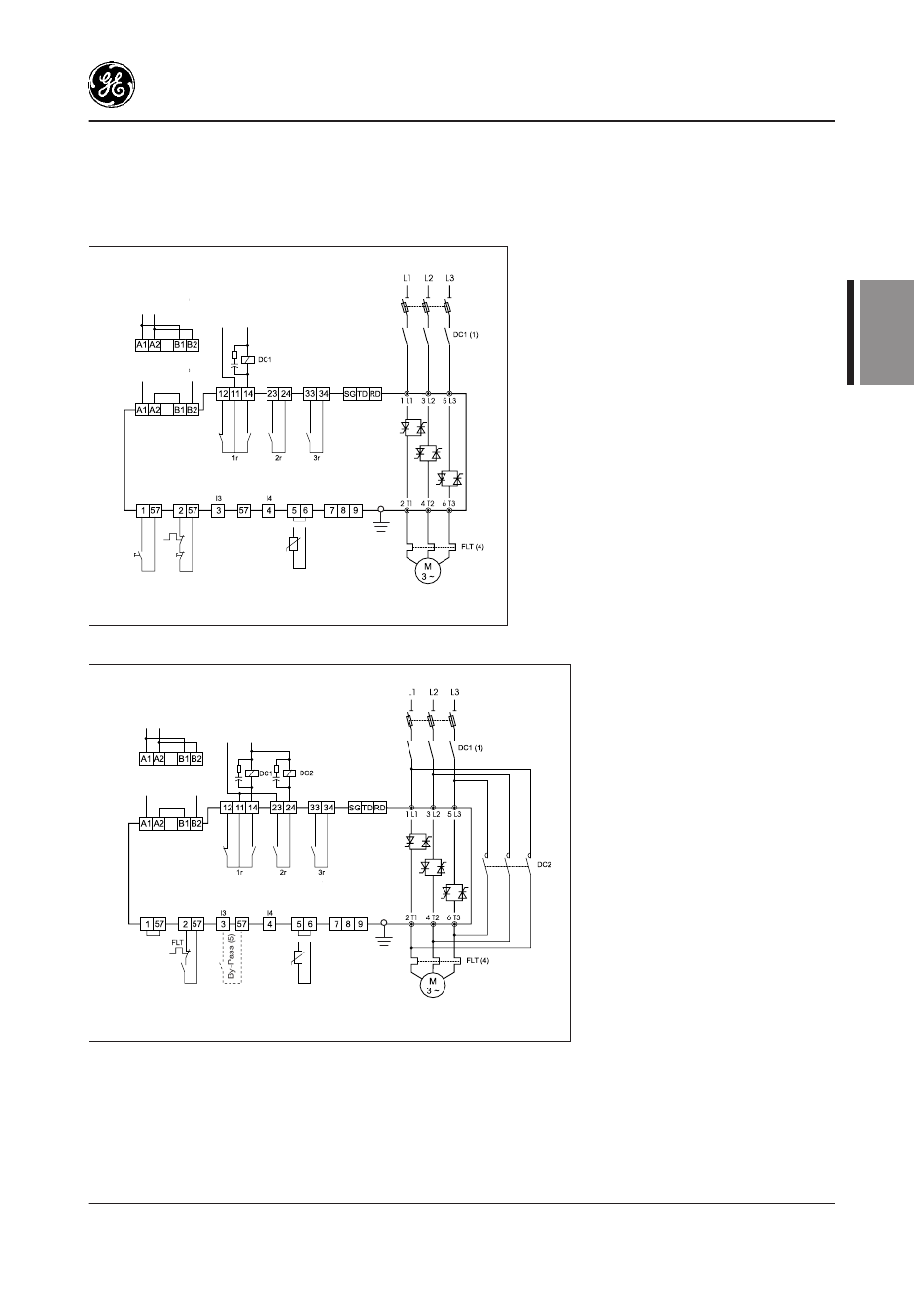

6.1. Schémas d'application
Diagramme de base
Alimentation
110 / 120V AC
Alimentation
220 / 240V AC
Sortie relais programmables
Entrées programmables (3)
Marche Arrêt
Bouton poussoir (2)
Diagramme de base avec by-pass
Alimentation
110 / 120V AC
Alimentation
220 / 240V AC
Sortie relais programmables
Entrées programmables (3)
Marche/Arrêt (2)
Bouton poussoir
Entrées
programmables
Programmation fonction by-pass
1. La fonction by-pass est activée par réglage de «zxxx» sur ON. Dans ces conditions la fonction by-pass est
automatiquement activé au démarrage.
Une autre possibilité, si «zxxx» est réglé sur une entrée programmable «I3» ou «I4» le by-pass doit être contrôlé à
distance (voir page B. 22).
2. Dés que cette fonction est réalisée, le relais 2r est automatiquement affecté à cette fonction ( voir page B.25 ) ce relais
doit être utilisé pour le contrôle du contacteur by-pass.
Moteur
thermistor
Moteur
thermistor
Remarques
(1) Le contacteur de séparation DC1 n'est pas
indispensable pour la commande moteur.
Cependant DC1 procure une isolation
galvanique de l'alimentation, augmentant ainsi
la sécurité.
(2) Sur cet exemple, la commande Start et Stop
est réalisée par boutons-poussoirs. La
commande permanente se réalise par
raccordements des bornes 1, 2 et 57 selon
schéma page B12.
(3) Les relais de sortie permettent une action
directe sur contacteurs selon informations à la
page B.11.
(4) L'ASTATplus est équipé d'un relais électronique
de protection contre les surcharges, adapté aux
principales applications.
Il est possible d'ajouter une protection externe
si les normes locales l'exigent ou pour protéger
le moteur contre les défauts d'équilibrage de
phases.
Remarques
(1) Le contacteur de séparation DC1
n'est pas indispensable pour la
commande moteur. Cependant DC1
procure une isolation galvanique de
l'alimentation, augmentant ainsi la
sécurité.
(2) Sur cet exemple, la commande Start
et Stop est réalisée par commande
permanente. La commande par
boutons poussoirs se réalise par
raccordement des bornes 1, 2 et 57
selon schéma page B.12.
(3) Les relais de sortie permettent une
action directe sur contacteurs selon
informations à la page B.11.
(4) Attention: en mode by-pass prévoir
un relais thermique de protection.
(5) «zxxx» pour la fonction by-pass et
contacteur DC2.
ASTATplus
B
31
