Montage
12

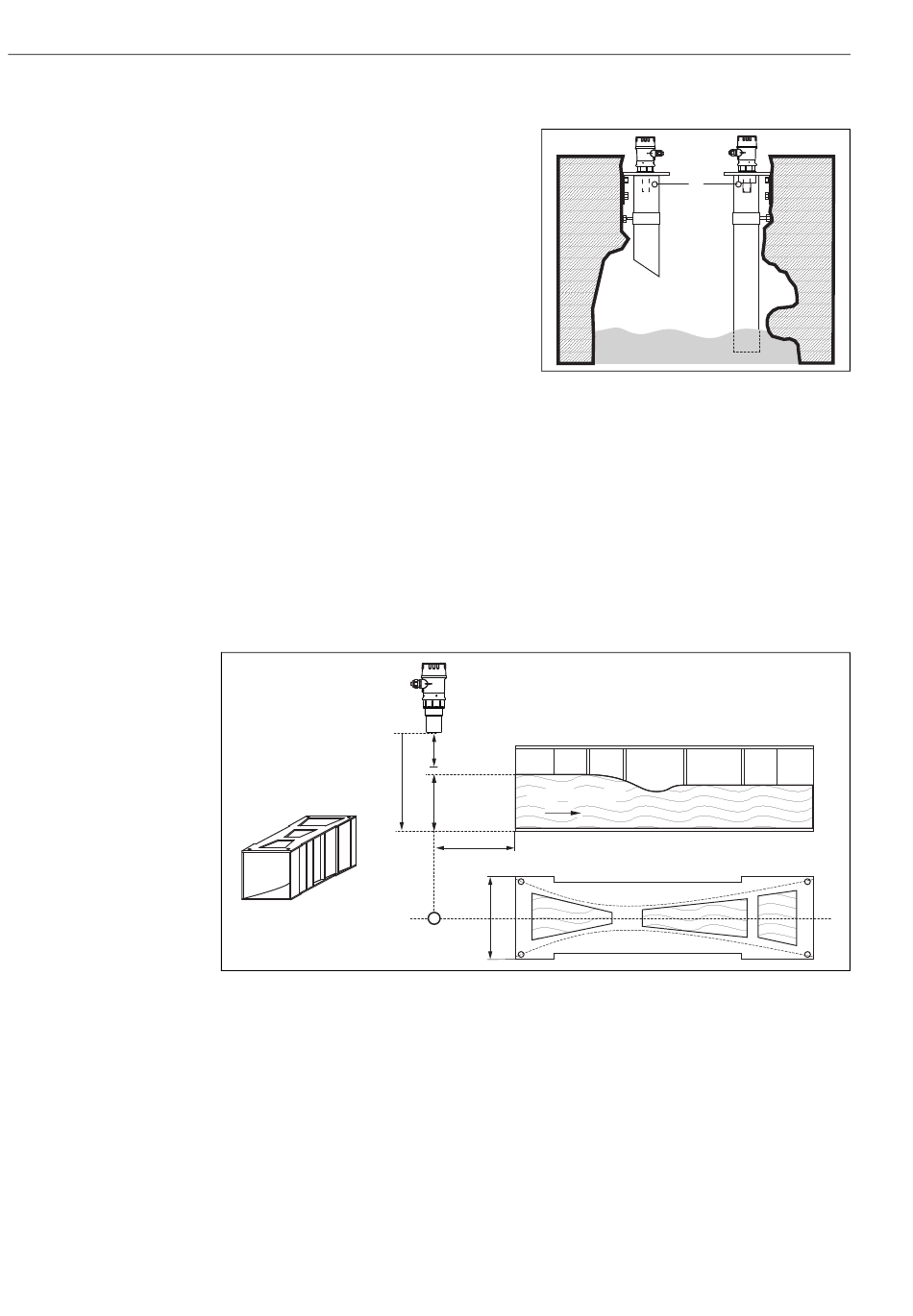

3.3.2 Montage dans un puits étroit avec parois non uniformes
Dans des puits étroits avec de forts échos parasites,
il est recommandé d'utiliser un tube guide d'ondes
(par ex. tube d'évacuation PE ou PVC) avec un
diamètre minimum de 100 mm (3.94 in).
Il faut veiller à ce que des impuretés ne
s'accumulent pas dans le tube. Il doit être
nettoyé régulièrement si nécessaire.
3.3.3 Conditions de montage pour la mesure de débit
• Montez l'appareil du côté de l'arrivée d'eau (B) le plus près possible au-dessus du niveau d'eau
maximum H (tenir compte de la distance de blocage BD).
max
• Positionnez l'appareil dans l'axe du canal et du déversoir.
• La membrane du capteur doit être parallèle à la surface de l'eau.
• Respecter la distance de montage du canal ou déversoir concerné.
Exemple : Canal Khafagi-Venturi
E
A
A Canal Khafagi-Venturi
B Arrivée de l'eau
C Ecoulement de l'eau
BD Distance de blocage
1 Event
B
BD
H =F
V
max
1 x b
0
b
0
E Etalonnage vide
F Etalonnage plein
V Sens d'écoulement
Prosonic T
1
L00-FMU30xxx-17-00-00-xx-010
C
L00-FMU30xxx-17-00-00-xx-003.eps
