Variantes de montage
A
1
C

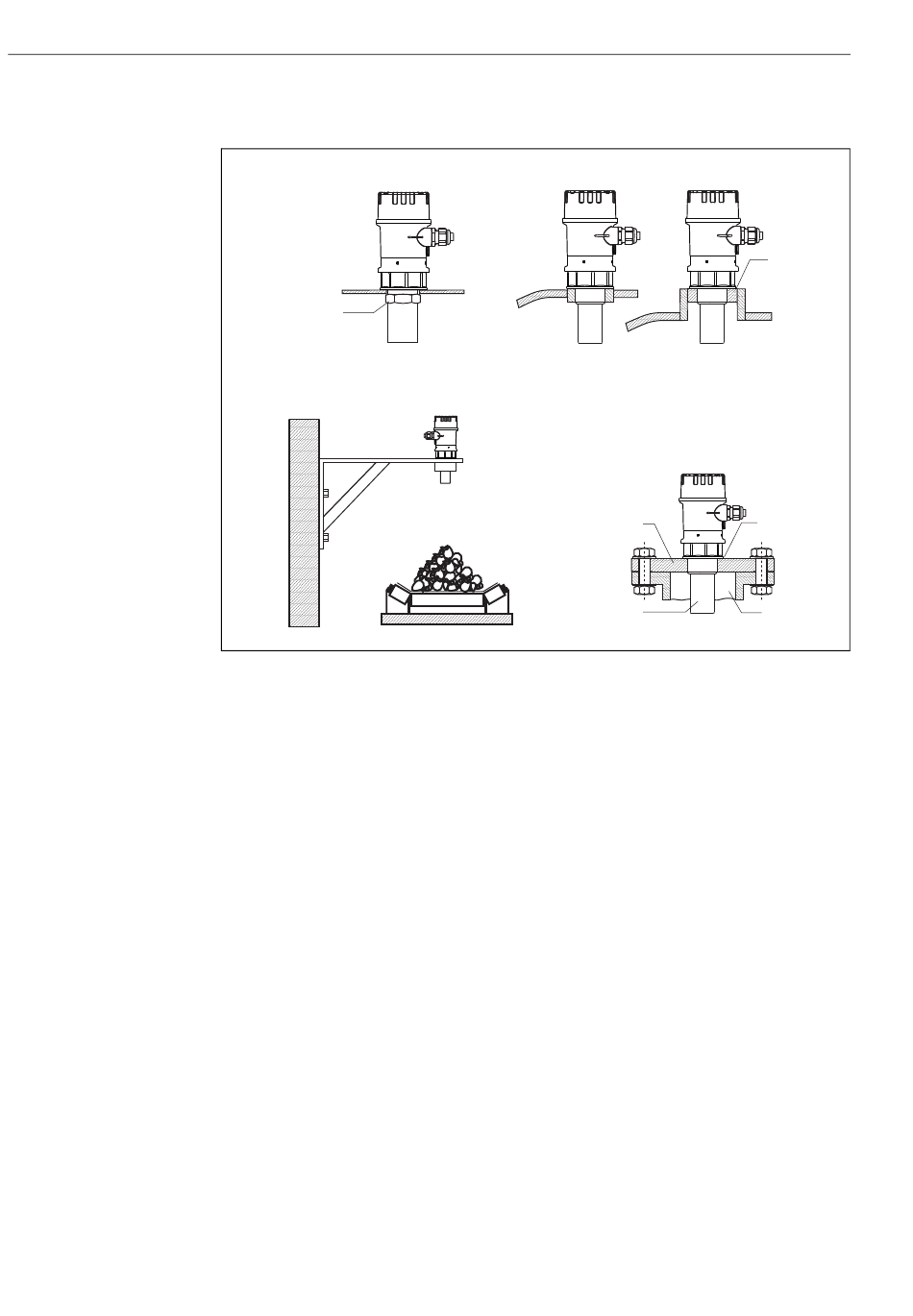

A : Montage avec contre-écrou ; 1 : Contre-écrous (PC) G1½ et G2 fournis avec l'appareil
B : Montage avec manchon à souder ; 1 : Joint d'étanchéité (EPDM) fourni avec l'appareil
C : Montage avec équerre de montage
D : Montage avec bride à visser
1 Joint d'étanchéité (EPDM) fourni avec l'appareil
2 Piquage
3 Capteur
4 Bride à visser
Pour équerre de montage ou bride à visser ä 43, "Accessoires".
B
D
4
3
Prosonic T
1
1
2
L00-FMU30xxx-17-00-00-xx-002.eps
