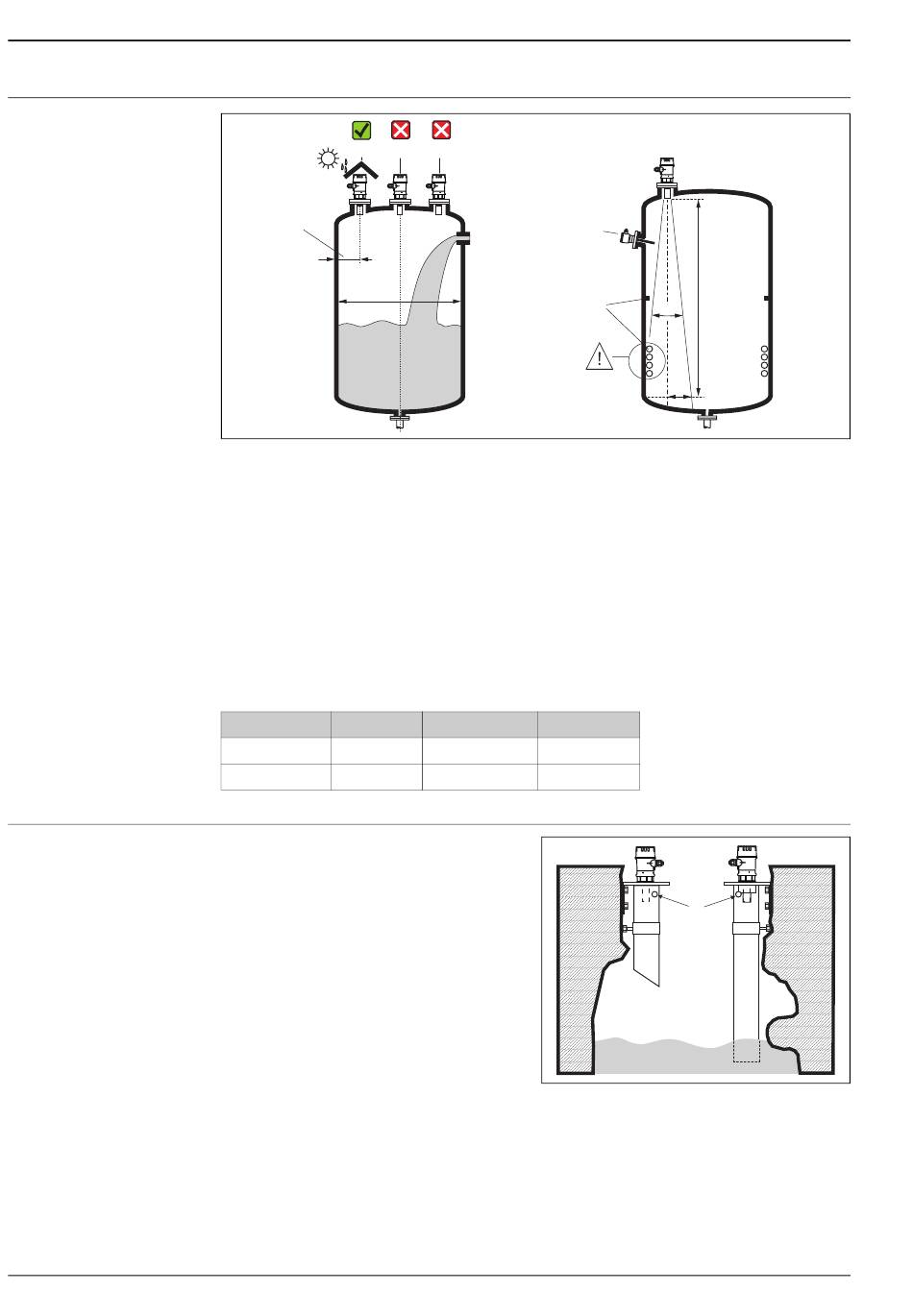

Conditions de montage
pour mesure de niveau
Montage dans un puits étroit
avec parois non uniformes
12
2
1
1/3D
D
• Ne pas monter le capteur au milieu de la cuve (3).
Distance recommandée par rapport à la paroi de la cuve : 1/3 du rayon de la cuve (1).
• Protégez l'appareil contre le rayonnement solaire ou la pluie (2).
• Ne pas monter l'appareil au-dessus des veines de remplissage (4).
• Pour les applications de solides dans lesquelles se forment des cônes de remplissage, orientez la membrane
du capteur perpendiculairement à la surface.
• Evitez que des éléments internes (5) (fins de course, sondes de température, etc.) ne se trouvent dans l'angle
d'émission α. Des éléments internes symétriques (6) (serpentins de chauffage, déflecteurs, etc.) peuvent
fausser la mesure.
• Ne jamais monter deux appareils de mesure par ultrasons dans une même cuve, les deux signaux pouvant
influer l'un sur l'autre.
• Pour évaluer la zone de détection, utilisez l'angle d'émission α 3 dB :
α
Capteur
1½" 11°
2" 11°
Dans des puits étroits avec de forts échos parasites,
il est recommandé d'utiliser un tube guide d'ondes
(par ex. tube d'évacuation PE ou PVC) avec un
diamètre minimum de 100 mm (3.94 in).
Il faut veiller à ce que des impuretés ne s'accumulent
pas dans le tube. Il doit être nettoyé régulièrement si
nécessaire.
3
4
L r
max max
5 m (16 ft) 0,48 m (1.6 ft)
8 m (26 ft) 0,77 m (2.5 ft)
A : Event
Prosonic T FMU30
5
L
6
a
r
L00-FMU30xxx-17-00-00-xx-005
A
L00-FMU30xxx-17-00-00-xx-010
