Deutsch
3

Lieferumfang

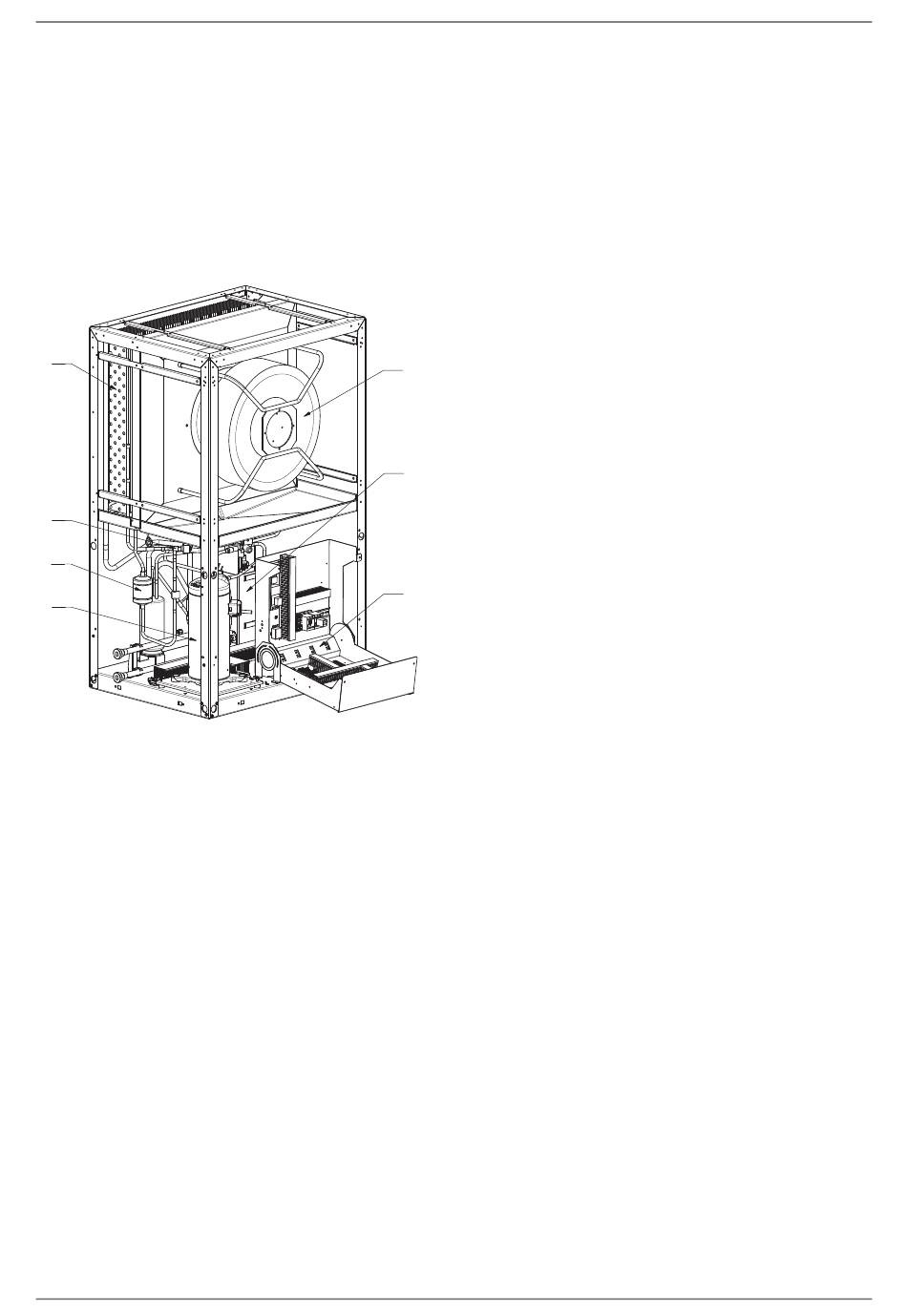

3.1 Grundgerät
Die Wärmepumpe enthlät unten aufgeführte Bauteile.
Der Kältekreis ist „hermetisch geschlossen" und enthält das
vom Kyoto-Protokoll erfasste fluorierte Kältemittel R410A. An-
gaben zum GWP-Wert und CO
finden sich im Kapitel Geräteinformation. Es ist FCKW-frei, baut
kein Ozon ab und ist nicht brennbar.
1
2
5
7
1) Verdampfer
2) Expansionsventil
3) Ventilator
4)

Schaltkasten

5) Filtertrockner
6) Verflüssiger
7) Verdichter
DE-4
-Äquivalent des Kältemittels
2
3
6
4
452160.66.74 · FD 9912
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und dem Lösen der sich
rechts oben befindenden Befestigungsschraube kann der
Schaltkasten herausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
Wärmepumpenmanager.
Der Wärmepumpenmanager ist ein komfortables elektroni-
sches Regel- und Steuergerät. Er steuert und überwacht die ge-
samte Heizungsanlage in Abhängigkeit von der Außentempera-
tur, die Warmwasserbereitung und die sicherheitstechnischen
Einrichtungen.
Der bauseits anzubringende Außentemperaturfühler inkl. Be-
festigungsmaterial liegt dem Wärmepumpenmanager bei.
Funktionsweise und Handhabung
penmanagers sind in der beiliegenden Gebrauchsanweisung
beschrieben.

3.3 Beipack

oben auf Wärmepumpe:
1x Dichtmatte Kanalanschluss
1x Ringdichtung klein Ansaug
1x Ringdichtung groß Ausblas
im Schaltkasten:
1x Außenfühler mit Befestigungsmaterial
unter Ventilator:
8 x Blindstopfen ø 30 - schwarz
außen an Verpackung:
1x Montage- und Gebrauchsanweisung
LI 9TU - LI 12TU
des Wärmepum-
